Kulventil AT 3533-CSF

Kulventiler med fullt genomlopp, av stål/PTFE med invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. För i huvudsak gas, ånga, varmt och kallt vatten.

Dimensionsområde (DN)	15 - 50
Tryckklass (PN)	63
Temperatur (°C)	-29 - 180
Huvudmaterial	Stål

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Manöver	KVS	Ansl. 1	Avs.datum	Bruttopris	Antal
AT 3533CSF15	Fullt genomlopp	15	63	-29 - 180	Låsbar spak	36	Invändig gänga ISO 228-1 (G, BSPP)	2025-07-14 I lager	1 270 SEK	Antal
AT 3533CSF20	Fullt genomlopp	20	63	-29 - 180	Låsbar spak	59	Invändig gänga ISO 228-1 (G, BSPP)	2025-07-14 I lager	1 440 SEK	Antal
AT 3533CSF25	Fullt genomlopp	25	63	-29 - 180	Låsbar spak	90	Invändig gänga ISO 228-1 (G, BSPP)	2025-07-14 I lager	2 050 SEK	Antal
AT 3533CSF32	Fullt genomlopp	32	63	-29 - 180	Låsbar spak	159	Invändig gänga ISO 228-1 (G, BSPP)	2025-07-14 I lager	2 670 SEK	Antal
AT 3533CSF40	Fullt genomlopp	40	63	-29 - 180	Låsbar spak	230	Invändig gänga ISO 228-1 (G, BSPP)	2025-07-14 I lager	3 840 SEK	Antal
AT 3533CSF50	Fullt genomlopp	50	63	-29 - 180	Låsbar spak	418	Invändig gänga ISO 228-1 (G, BSPP)	2025-07-14 I lager	5 600 SEK	Antal

Tillbehör

Spindelförlängning AT 3533/34-SE

Spindelförlängare till kulventiler AT3533/34S.

Välj

Produktinformation

Användningsområde

Används för avstängning av de flesta vätskor och gaser som förekommer i processindustrin, förutom där rostfritt material krävs.

AMA-text

PSB.1 Kulventiler

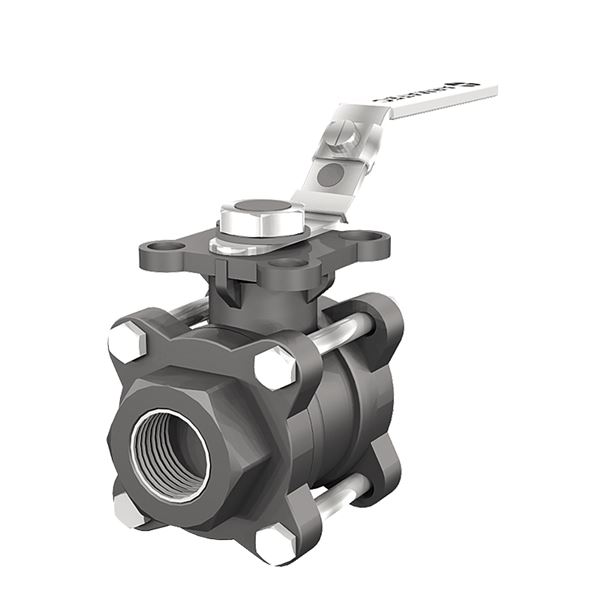

Kulventil i stål AT 3533CSF... , med fullt genomlopp, invändig gänga och spak i rostfritt stål.

Kvalitetssäkring

AFS 2023:5, AFS 2023:5, 8 paragraf, ATEX 94/9/EG, PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, materialkod,

Energi/miljödeklaration

3533-CSF Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål GP240GH N (1.0619)
2	Ändstycke	Stål GP240GH N (1.0619)
3	Sätespackning	Kolfylld PTFE
4	Kula	Syrafast stål AISI 316 (1.4408, CF8M)
5	Spindel	Syrafast stål AISI 316 (1.4408, CF8M)
6	Hus/Spindelpackning	Grafit

Mått och vikt

Dimensionsområde (DN): 15 - 50

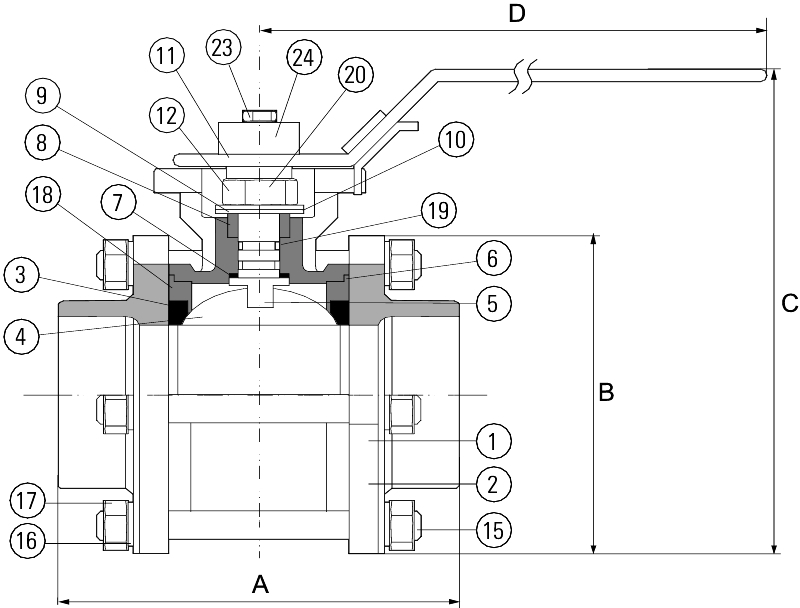

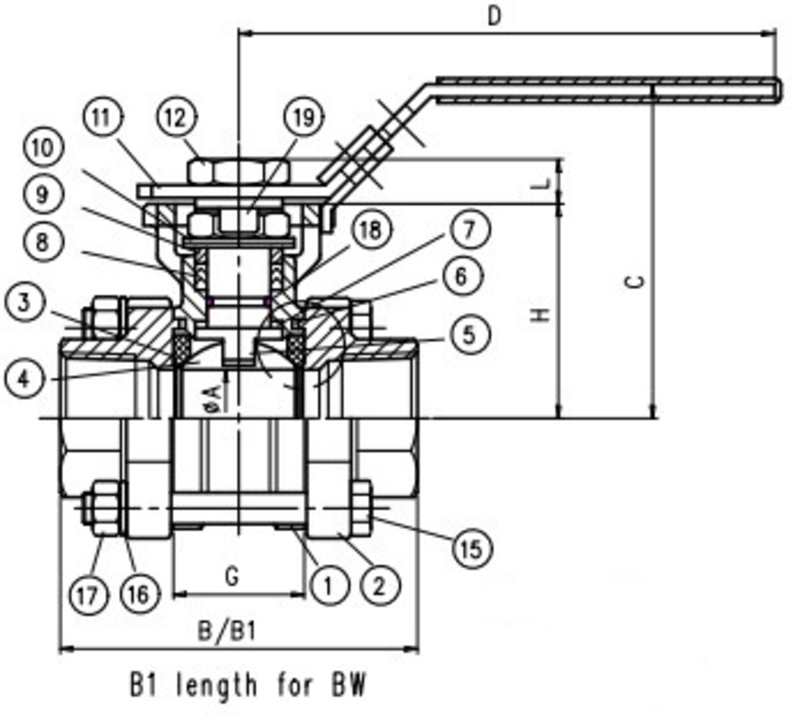

Mått

DN	A	C	D	Nettovikt (kg)
15	75	70.9	110	0.6
20	80	73.4	110	0.8
25	90	84.1	135	1.3
32	110	89.3	135	1.9
40	120	109.5	165	3
50	140	118.9	165	4.5

Funktion och konstruktion

Kvalitetsventil, gjutna i stål med fire-safe design och låsbart handtag. Tredelat utförande. Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag. Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.

Tekniska data

Huvudmaterial: Stål

Ingående material: Rostfritt stål, Stål, Övrigt

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316 (1.4401), Stål GP240GH N (1.0619), Kolfylld PTFE

Temperatur (°C): -29 - 180

Tryckklass (PN): 63

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ingen demontering eller packningsbyte i samband med insvetsning. Kulventilen bör motioneras regelbundet.
