5494782
Kulventiler av rostfritt stål/PTFE med fullt genomlopp, invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
1 440 SEK
Leverans från lager
| Produktserie | Kulventil AT 3533- |
|---|---|
| DN | 20 |
| PN | 63 |
| Temperatur (°C) | -29 - 180 |
| Anslutning | Invändig gänga ISO 228-1 (G, BSPP) |
Spindelförlängning DN15-20 Spindelförlängare till AT 3533/34S DN15-20, höjd: 61 mm
980 SEK
Leverans från lager
Komplett packningssats till AT3533S och 3534S DN20 Hus-, sätes- och spindeltätningar
304 SEK
Leverans från lager

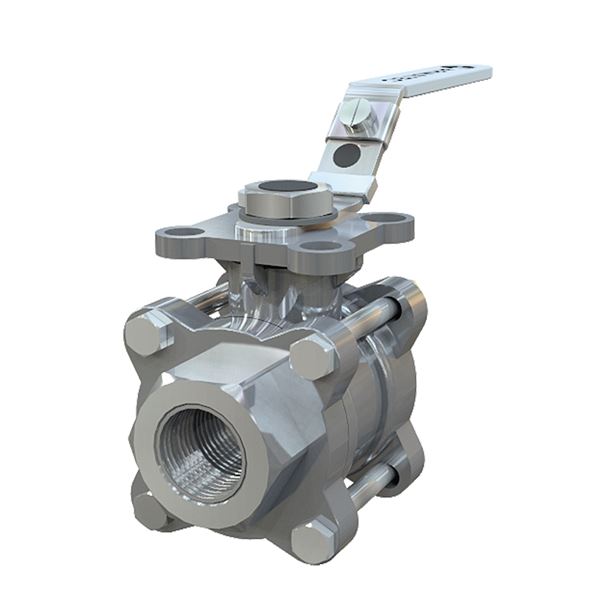

Kulventil med invändiga gängor DN20 PN63
Av syrafast rostfritt stål
Fullt genomlopp
3-delad konstruktion
Med låsbar spak för manövrering
Ursprungsland: TW Taiwan
Tullstatnr: 84818081
Reach datum: 2024-06-27
Reachnoteringar: Produkten omfattas EJ av REACH
Nettovikt (kg): 0.8
Bruttovikt (kg): 0.8
DN: 20
Mått A (mm): 80
Mått B (mm): 0
Mått C (mm): 73.4
Mått D (mm): 110
Antal anslutningar: 2
Ansl. 1: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 3/4
Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 3/4
PN: 63
Temperatur (°C): -29 - 180
Utförande typ: Ventiler
Utförande: Fullt genomlopp
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
KVS: 59
Anslutning enligt ISO 5211: F03/F04
Spindeltyp: Diagonal fyrkant
Mått på spindel: 9x9mm
Manöver: Låsbar spak
Erfordrat moment (Nm): 9
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3533S10 | 10 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 2025-05-16 | 890 SEK | ||
| AT 3533S15 | 15 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 36 | 2025-05-16 | 1 150 SEK | |
| AT 3533S20 | 20 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 59 | 2025-05-16 | 1 440 SEK | |
| AT 3533S25 | 25 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 90 | 2025-05-16 | 1 920 SEK | |
| AT 3533S32 | 32 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 159 | 2025-05-16 | 2 590 SEK | |
| AT 3533S40 | 40 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 230 | 2025-05-16 | 3 710 SEK | |
| AT 3533S50 | 50 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 418 | 2025-05-16 | 5 100 SEK |
Bruksanvisning, Kulventil AT 3533S & 3534S (PDF-fil, 458 kB)
3533/34/S/CSF CE-intyg (PDF-fil, 85 kB)
