Kulventiler med fullt genomlopp av rostfritt stÄl/CPTFE med invÀndiga gÀngor och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak syror och saltlösningar, gas, Änga, varmt och kallt vatten.
11 800 SEK
Leverans från lager
| Produktserie | Kulventil AT 3525- |
|---|---|
| DN | 40 |
| PN | 100 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | InvÀndig gÀnga ISO 228-1 (G, BSPP) |
Spindelförlängning DN40-50 Spindelförlängare till AT 3533/34S DN40-50, höjd: 86 mm
1 640 SEK
Leverans från lager
Reservdelssats till kulventil DN40 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) SpindeltätningarâŠ
700 SEK
Leverans från lager

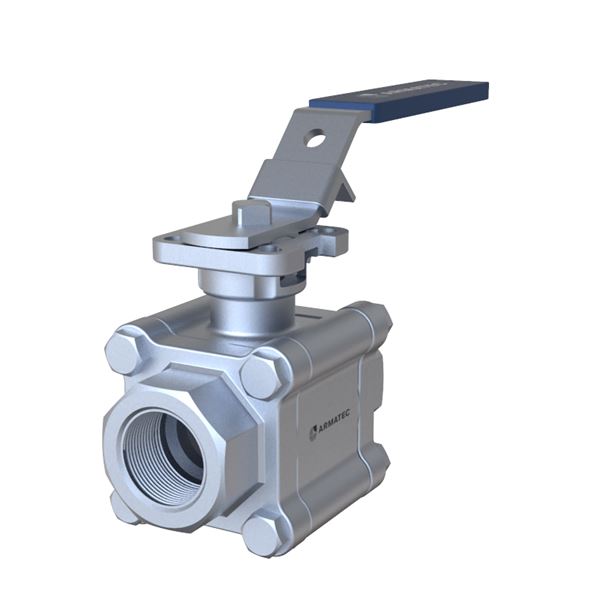

Kulventil med invÀndiga gÀnga DN40 PN100
Av syrafast rostfritt stÄl
Fullt genomlopp
3-delad konstruktion
InvÀndiga gÀngor BSP
Med lÄsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 4.4
Bruttovikt (kg): 4.4
DN: 40
MĂ„tt A (mm): 130
MĂ„tt B (mm): 128
MĂ„tt C (mm): 230
MĂ„tt D (mm): 79
MĂ„tt F (mm): 40
MĂ„tt G (mm): 56.3
Antal anslutningar: 2
Ansl. 1: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1 1/2
Ansl. 2: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1 1/2
PN: 100
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Fullt genomlopp
LĂ€ckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, BrÀckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
KVS: 107.5
Anslutning enligt ISO 5211: F05/F07
Spindeltyp: Diagonal fyrkant
MÄtt pÄ spindel: 14x14mm
Manöver: LÄsbar spak
Erfordrat moment (Nm): 37
Ytfinhet (Ra): 3,2
Kulventil AT 3525- Produktdatablad (PDF-fil, 695 kB)
Ball valve AT 3525-, PDS (PDF-fil, 498 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3525-8 | Fullt genomlopp | 8 | 125 | -30 - 220 | Låsbar spak | 6,9 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 3 340 SEK | |
| AT 3525-10 | Fullt genomlopp | 10 | 125 | -30 - 220 | Låsbar spak | 6,9 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 3 340 SEK | |
| AT 3525-15 | Fullt genomlopp | 15 | 125 | -30 - 220 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 3 510 SEK | |
| AT 3525-20 | Fullt genomlopp | 20 | 125 | -30 - 220 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 4 560 SEK | |
| AT 3525-25 | Fullt genomlopp | 25 | 125 | -30 - 220 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 6 400 SEK | |
| AT 3525-32 | Fullt genomlopp | 32 | 100 | -30 - 220 | Låsbar spak | 73,1 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 8 200 SEK | |
| AT 3525-40 | Fullt genomlopp | 40 | 100 | -30 - 220 | Låsbar spak | 107,5 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-16 | 11 800 SEK | |
| AT 3525-50 | Fullt genomlopp | 50 | 64 | -30 - 220 | Låsbar spak | 215 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-12 | 14 900 SEK |
