Kulventiler med reducerat genomlopp av rostfritt stål/CPTFE med invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
5 200 SEK
Leverans från lager
| Produktserie | Kulventil AT 3520- |
|---|---|
| DN | 32 |
| PN | 100 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | Invändig gänga ISO 228-1 (G, BSPP) |
Spindelförlängning DN25-32 Spindelförlängare till AT 3533/34S DN25-32, höjd: 67 mm
1 120 SEK
Leverans från lager
Reservdelssats till kulventil DN25 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) Spindeltätningar…
406 SEK
Leverans från lager

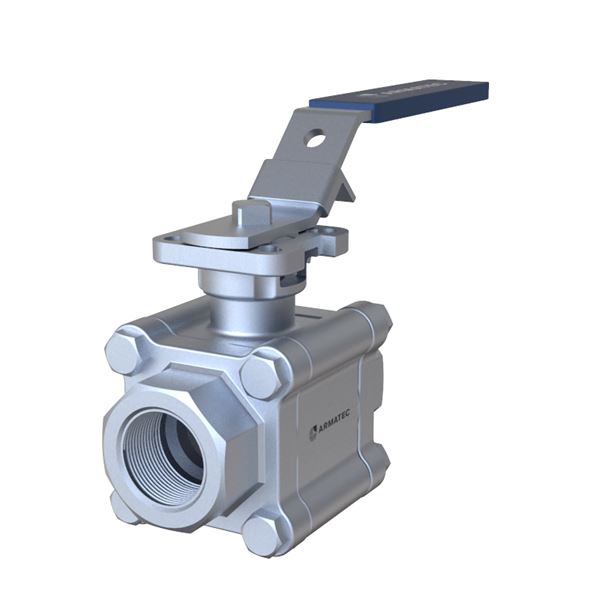

Kulventil med invändiga gängor DN32 PN100
Av syrafast rostfritt stål
Reducerat genomlopp
3-delad konstruktion
Invändiga gängor BSP
Med låsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 2.2
Bruttovikt (kg): 2.2
DN: 32
Mått A (mm): 106
Mått B (mm): 98.3
Mått C (mm): 170
Mått D (mm): 59.3
Antal anslutningar: 2
Ansl. 1: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1 1/4
Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1 1/4
PN: 100
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Reducerat genomlopp
Max designtryck bar(g): 125
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, Bräckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
KVS: 48.2
Anslutning enligt ISO 5211: F04/F05
Spindeltyp: Diagonal fyrkant
Mått på spindel: 11x11mm
Manöver: Låsbar spak
Erfordrat moment (Nm): 19
Ytfinhet (Ra): 3,2
Bruksanvisning 35xx-serien (PDF-fil, 371 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
Kulventil AT 3520- Produktdatablad (PDF-fil, 694 kB)
Produktdatablad (PDF-fil, 467 kB)
TA-luft certifikat (PDF-fil, 103 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3520-15 | 15 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 6,9 | 2025-05-28 | 2 670 SEK | |
| AT 3520-20 | 20 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 12,7 | 2025-05-28 | 2 990 SEK | |
| AT 3520-25 | 25 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 29,2 | 2025-05-28 | 3 820 SEK | |
| AT 3520-32 | 32 | 100 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 48,2 | 2025-05-28 | 5 200 SEK | |
| AT 3520-40 | 40 | 100 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 73,1 | 2025-05-28 | 7 000 SEK | |
| AT 3520-50 | 50 | 64 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 107,5 | 2025-05-28 | 9 800 SEK |
