Kulventiler med fullt genomlopp av rostfritt stål/CPTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
35 800 SEK
Leverans från lager
| Produktserie | Kulventil AT 3505- |
|---|---|
| DN | 80 |
| PN | 64 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | ISO 1127, svetsända |
Spindelförlängning DN65-100 Spindelförlängare till AT 3533/34S DN65-100, höjd: 105 mm
3 380 SEK
Leverans från lager
Reservdelssats till kulventil DN80 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) Spindeltätningar…
1 720 SEK
Leverans från lager
V-port kula DN80 fullt genomlopp, 30 grader
9 800 SEK
Leverans från lager

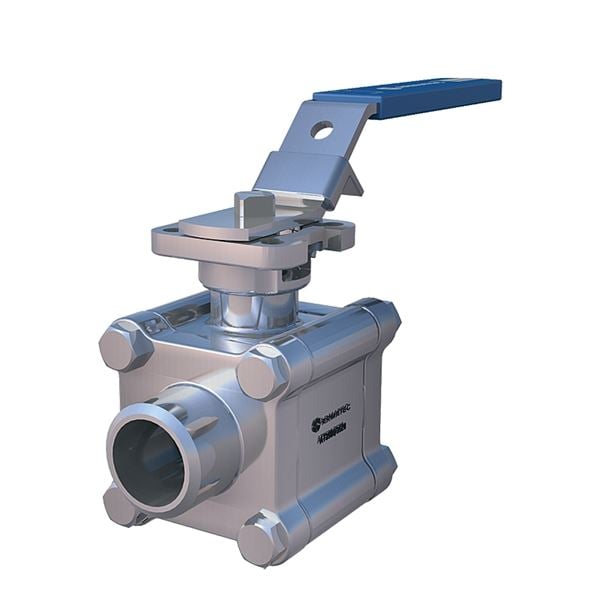

Kulventil med svetsändar DN80 PN64
Av rostfritt syrafast stål
Fullt genomlopp
3-delad konstruktion
Svetsändar enligt ISO1127-1
Med låsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 14.8
Bruttovikt (kg): 14.8
DN: 80
Mått A (mm): 205
Mått B (mm): 176.5
Mått C (mm): 520
Mått D (mm): 117.7
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsända
Ansl. 1 - spec.: DN80-Dy 88,9mm
Ansl. 2: ISO 1127, svetsända
Ansl. 2 - spec.: DN80-Dy 88,9mm
PN: 64
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Fullt genomlopp
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, Bräckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
KVS: 498.8
Anslutning enligt ISO 5211: F07/F10
Spindeltyp: Diagonal fyrkant
Mått på spindel: 17x17mm
Manöver: Spak
Erfordrat moment (Nm): 100
Ytfinhet (Ra): 3,2
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3505-8 | 8 | 125 | -30 - 220 | ISO 1127, svetsända | Spak | 6,9 | 2025-05-16 | 3 230 SEK | |
| AT 3505-10 | 10 | 125 | -30 - 220 | ISO 1127, svetsända | Spak | 6,9 | 2025-05-16 | 3 230 SEK | |
| AT 3505-15 | 15 | 125 | -30 - 220 | ISO 1127, svetsända | Spak | 12,7 | 2025-05-16 | 3 230 SEK | |
| AT 3505-20 | 20 | 125 | -30 - 220 | ISO 1127, svetsända | Spak | 29,2 | 2025-05-16 | 4 560 SEK | |
| AT 3505-25 | 25 | 125 | -30 - 220 | ISO 1127, svetsända | Spak | 48,2 | 2025-05-16 | 6 400 SEK | |
| AT 3505-32 | 32 | 100 | -30 - 220 | ISO 1127, svetsända | Spak | 73,1 | 2025-05-16 | 8 200 SEK | |
| AT 3505-40 | 40 | 100 | -30 - 220 | ISO 1127, svetsända | Spak | 107,5 | 2025-05-16 | 11 800 SEK | |
| AT 3505-50 | 50 | 64 | -30 - 220 | ISO 1127, svetsända | Spak | 215 | 2025-05-16 | 14 900 SEK | |
| AT 3505-65 | 65 | 64 | -30 - 220 | ISO 1127, svetsända | Spak | 275,2 | 2025-05-16 | 28 900 SEK | |
| AT 3505-80 | 80 | 64 | -30 - 220 | ISO 1127, svetsända | Spak | 498,8 | 2025-05-16 | 35 800 SEK | |
| AT 3505-100 | 100 | 64 | -30 - 220 | ISO 1127, svetsända | Spak | 877,2 | 2025-05-16 | 55 500 SEK |
Kulventil AT 3505- Produktdatablad (PDF-fil, 701 kB)
TA-luft certifikat (PDF-fil, 103 kB)
