Kulventiler med fullt genomlopp av rostfritt stÄl/CPTFE med svetsÀndar och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak syror och saltlösningar, gas, Änga, varmt och kallt vatten.
20 000 SEK
Leverans från lager
| Produktserie | Kulventil AT 3505- |
|---|---|
| DN | 65 |
| PN | 64 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | ISO 1127, svetsÀnda |
Spindelförlängning DN65-100 Spindelförlängare till AT 3533/34S DN65-100, höjd: 105 mm
3 380 SEK
Leverans från lager
Reservdelssats till kulventil DN65 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) SpindeltätningarâŠ
1 290 SEK
Leverans från lager
V-port kula DN65 fullt genomlopp, 30 grader
6 800 SEK
Leverans från lager

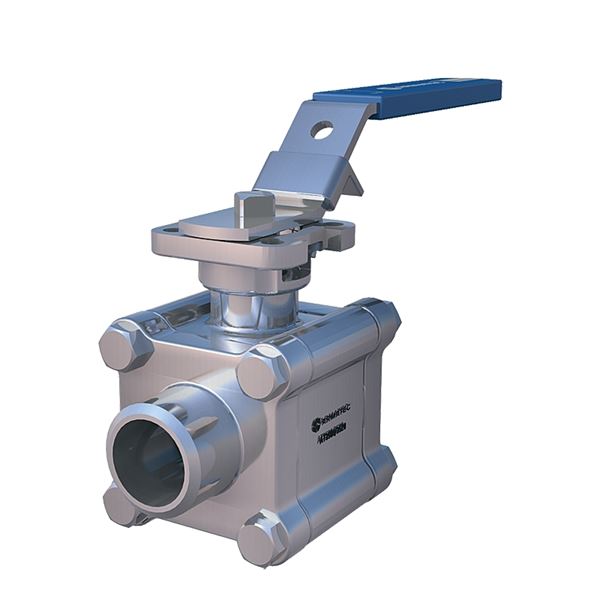

Kulventil med svetsÀndar DN65 PN64
Av rostfritt syrafast stÄl
Fullt genomlopp
3-delad konstruktion
SvetsÀndar enligt ISO1127-1
Med lÄsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 11.3
Bruttovikt (kg): 11.3
DN: 65
MĂ„tt A (mm): 185
MĂ„tt B (mm): 167.5
MĂ„tt C (mm): 380
MĂ„tt D (mm): 108.7
MĂ„tt F (mm): 65
MĂ„tt G (mm): 86.6
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsÀnda
Ansl. 1 - spec.: DN65-Dy 76,1mm
Ansl. 2: ISO 1127, svetsÀnda
Ansl. 2 - spec.: DN65-Dy 76,1mm
PN: 64
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Fullt genomlopp
LĂ€ckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, BrÀckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
KVS: 275.2
Anslutning enligt ISO 5211: F07/F10
Spindeltyp: Diagonal fyrkant
MÄtt pÄ spindel: 17x17mm
Manöver: Spak
Erfordrat moment (Nm): 68
Ytfinhet (Ra): 3,2
Kulventil AT 3505- Produktdatablad (PDF-fil, 681 kB)
Ball valve AT 3505-, PDS (PDF-fil, 489 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3505-8 | Fullt genomlopp | 8 | 125 | -30 - 220 | Spak | 6,9 | ISO 1127, svetsända | 2025-07-22 | 2 540 SEK | |
| AT 3505-10 | Fullt genomlopp | 10 | 125 | -30 - 220 | Spak | 6,9 | ISO 1127, svetsända | 2025-07-22 | 3 230 SEK | |
| AT 3505-15 | Fullt genomlopp | 15 | 125 | -30 - 220 | Spak | 12,7 | ISO 1127, svetsända | 2025-07-22 | 2 660 SEK | |
| AT 3505-20 | Fullt genomlopp | 20 | 125 | -30 - 220 | Spak | 29,2 | ISO 1127, svetsända | 2025-07-22 | 3 450 SEK | |
| AT 3505-25 | Fullt genomlopp | 25 | 125 | -30 - 220 | Spak | 48,2 | ISO 1127, svetsända | 2025-07-22 | 4 750 SEK | |
| AT 3505-32 | Fullt genomlopp | 32 | 100 | -30 - 220 | Spak | 73,1 | ISO 1127, svetsända | 2025-07-22 | 6 300 SEK | |
| AT 3505-40 | Fullt genomlopp | 40 | 100 | -30 - 220 | Spak | 107,5 | ISO 1127, svetsända | 2025-07-22 | 8 100 SEK | |
| AT 3505-50 | Fullt genomlopp | 50 | 64 | -30 - 220 | Spak | 215 | ISO 1127, svetsända | 2025-07-22 | 10 400 SEK | |
| AT 3505-65 | Fullt genomlopp | 65 | 64 | -30 - 220 | Spak | 275,2 | ISO 1127, svetsända | 2025-07-22 | 20 000 SEK | |
| AT 3505-80 | Fullt genomlopp | 80 | 64 | -30 - 220 | Spak | 498,8 | ISO 1127, svetsända | 2025-07-22 | 24 800 SEK | |
| AT 3505-100 | Fullt genomlopp | 100 | 64 | -30 - 220 | Spak | 877,2 | ISO 1127, svetsända | 2025-07-22 | 38 300 SEK | |
| AT 3505-125 | Fri axel, Fullt genomlopp | 125 | 25 | -30 - 220 | Fri axel | ISO 1127, svetsända | 2025-09-02 | 146 000 SEK | ||
| AT 3505-150 | Fri axel, Fullt genomlopp | 150 | 16 | -30 - 220 | Fri axel | ISO 1127, svetsända | 2025-09-02 | 192 700 SEK |
