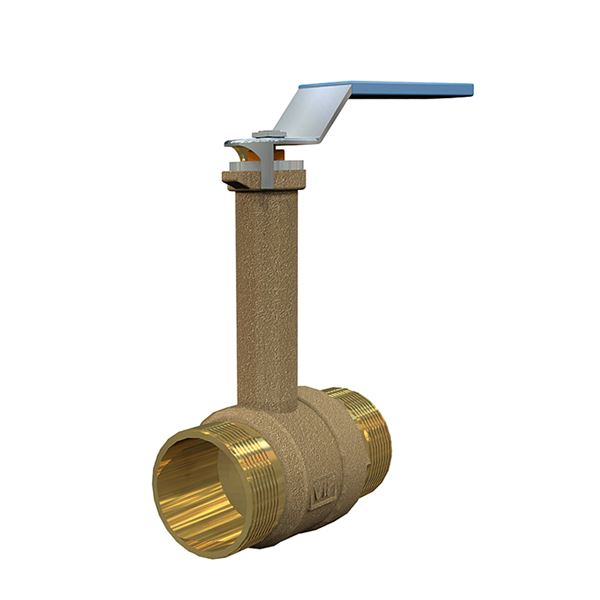

Hög hals, fullt genomlopp, utvändig gänga och stålhandtag. Viridi Kulventiler i Avzinkningshärdig blyfri mässing (under 0,1% bly). Avstängningsventil för varmt och kallt tappvatten. Kan även användas i kylsystem och på luft, icke brännbara gaser och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri. AT 3711UK är avsedd för att monteras ihop med löd- eller pressändar. Även som utbytesventil enligt SS 1129/SMS 3269.
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3711UK10 | 10 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Spak | 5,8 | 2025-07-01 | 355 SEK | |
| AT 3711UK15 | 15 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Spak | 15,7 | 2025-07-01 | 357 SEK | |
| AT 3711UK20 | 20 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Spak | 30,8 | 2025-07-01 | 409 SEK | |
| AT 3711UK25 | 25 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Spak | 49,3 | 2025-07-01 | 570 SEK | |
| AT 3711UK32 | 32 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Spak | 79 | 2025-07-01 | 760 SEK | |
| AT 3711UK40 | 40 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Långsamt stängande handtag | 125,3 | 2025-07-01 | 1 430 SEK | |
| AT 3711UK50 | 50 | 16 | 0 - 150 | Utvändig M-gänga (ISO 68-1) | Långsamt stängande handtag | 224,2 | 2025-07-01 | 1 940 SEK |
Mutter passande våra 3711UK ventiler tillverkad i mässing med lågt blyinnehåll.
Välj
Lödhylsa passande våra 3711UK ventiler tillverkad i mässing med lågt blyinnehåll.
Välj
Viridi avstängningsventil för varmt och kallt tappvatten. Kan även användas i värmesystem, kylsystem och på luft, icke brännbara gaser och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri. AT 3711UK är avsedd för att monteras ihop med löd- eller pressändar. Även som utbytesventil enligt SS 1129/SMS 3269.PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.
PSB.1 Kulventiler
Viridi kulventil AT 3711UK i avzinkningshärdig blyfri mässing (blyhalt under 0,1%). Med fullt genomlopp, gjuten hög spindelhals och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula. Viridi kulventil AT 3711UK är godkänd för installation där krav från Byggvarubedömningen och SundaHus ställts.
AFS 2023:5, 8 paragraf
Viridiventilerna får användas för vätskor och gaser grupp 2 enligt AFS 2016:1
Viridiventilerna omfattas av AFS 2016:1, 8§, direktivet för tryckbärande anordningar (PED 3,3) och får därför inte CE-märkas.
Viridi sortimentet är tillverkat i legeringar som omfattas av "4MS Common Composition List" som omfattar material och produkter godkända för användning i kontakt med dricksvatten.
Märkning på produkt: Fabrikat, PN och DN.
Byggvarubedömning: Accepteras
BVB ID: 50195
SundaHus: C-
Dimensionsområde (DN): 10 - 50

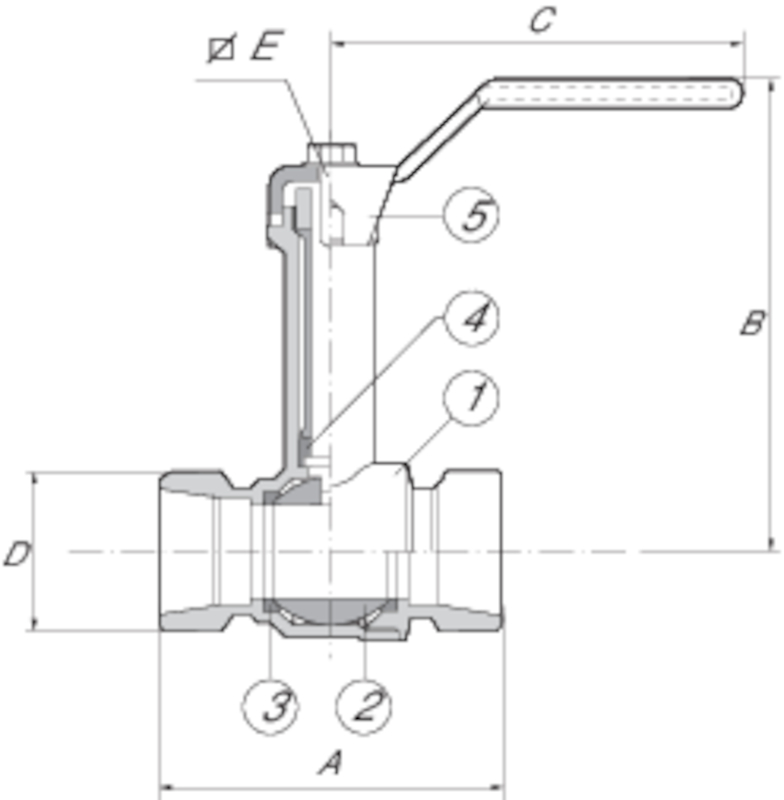

| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| A | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
| B | 96 | 98 | 102 | 112 | 117 | 132 | 140 |
| C | 91.5 | 91.5 | 91.5 | 126.5 | 126.5 | 160 | 160 |
| E x | 6 | 6 | 6 | 8 | 8 | 10 | 10 |
| E | 7 | 7 | 7 | 9 | 9 | 11 | 11 |
| Nettovikt (kg) | 0.234 | 0.295 | 0.398 | 0.641 | 0.925 | 1.602 | 2.381 |
AT 3711UK har s.k. "blow out-säker" spindel. AT 3711UK har hög spindelhals. Lämplig vid montage, där ventilen skall överisoleras. AT 3711UK DN 40 och DN 50 är försedd med vanligt handtag, om långsamt stängande handtag önskas, tag AT 3711UK40V eller AT 3711UK50V. Viridi ventilerna har fullt genomlopp.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%)>
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>
Temperatur (°C): 0 - 150
Temperatur noteringar: PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C) PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C) Lämplig för vatten 0°C tom 150°C. Lämplig för luft -10°C tom 150°C. Kan användas ner till -30°C i kylsystem med glykolblandat media.
Anslutning: Utvändig M-gänga (ISO 68-1)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Kommentar till färg: Naturlig färg, obehandlad.
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 3711UK10 | 5.8 | Utvändig M-gänga (ISO 68-1) | M22 | Utvändig M-gänga (ISO 68-1) | M22 |
| 3711UK15 | 15.7 | Utvändig M-gänga (ISO 68-1) | M26 | Utvändig M-gänga (ISO 68-1) | M26 |
| 3711UK20 | 30.8 | Utvändig M-gänga (ISO 68-1) | M34 | Utvändig M-gänga (ISO 68-1) | M34 |
| 3711UK25 | 49.3 | Utvändig M-gänga (ISO 68-1) | M40 | Utvändig M-gänga (ISO 68-1) | M40 |
| 3711UK32 | 79 | Utvändig M-gänga (ISO 68-1) | M50 | Utvändig M-gänga (ISO 68-1) | M50 |
| 3711UK40 | 125.3 | Utvändig M-gänga (ISO 68-1) | M55 | Utvändig M-gänga (ISO 68-1) | M55 |
| 3711UK50 | 224.2 | Utvändig M-gänga (ISO 68-1) | M70 | Utvändig M-gänga (ISO 68-1) | M70 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Gängorna och tätningsytorna på ventilen skall smörjas med pasta för att underlätta monteringen.Kläm aldrig med rörtång eller skruvstäd över ventilhuset.Då ventilen fixeras skall alltid befintligt mothåll användas.Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då trycket överstiger 6 bar.För bästa funktion skall ventilen manövreras minst 2 ggr / år.
Bruksanvisning (PDF-fil, 287 kB)
AT 3711UK CE Intyg (PDF-fil, 715 kB)
