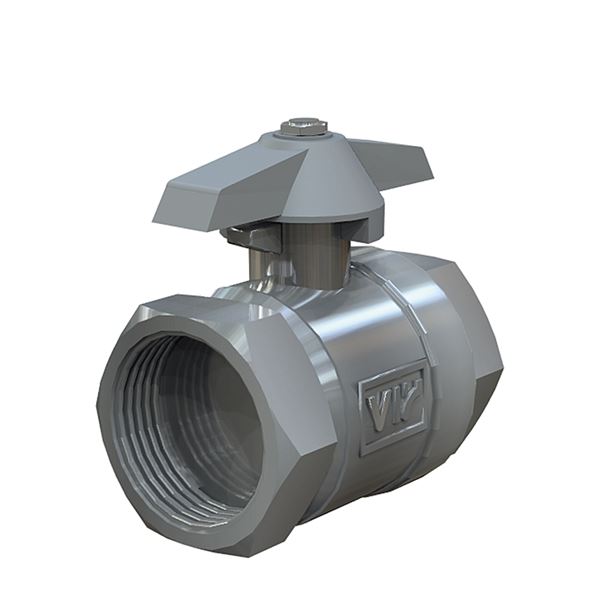

Kulventil AT 3602-

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".

Dimensionsområde (DN)	8 - 25
Tryckklass (PN)	40
Temperatur (°C)	-10 - 150
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Hela eller delar av detta sortiment har EPD.
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	Avs.datum	Bruttopris	Antal
AT 3602-8 RSK 4503066	8	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Vred	2025-07-09 I lager	92 SEK	Antal
AT 3602-10 RSK 4503074	10	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Vred	2025-07-09 I lager	103 SEK	Antal
AT 3602-15 RSK 4503082	15	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Vred	2025-07-09 I lager	124 SEK	Antal
AT 3602-20 RSK 4503090	20	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Vred	2025-07-09 I lager	159 SEK	Antal
AT 3602-25 RSK 4503108	25	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Vred	2025-07-09 I lager	240 SEK	Antal

Tillbehör

Ventilvred AT 3604-BK

Ventilvred till 36xx serien.

Välj

Produktinformation

Användningsområde

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri (ventilen är fri från silikonbaserat tätnings- eller smörjmedel. Garanti kan inte lämnas att artikeln är fri från silikon som kan komma från omgivningen, som t.ex. manuell hantering, transport, lagring etc).PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.

AMA-text

PSB.1 Kulventiler

Kulventil i mässing AT 3600, G ... Med fullt genomlopp, inv. gga och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3601, G ... Med fullt genomlopp, inv. gga, gjuten hög spindelhals och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3602. Med fullt genomlopp, inv. gga och vred. Packbox av grafit.

Kvalitetssäkring

AFS 2023:5, 8 paragraf

Märkning på produkt: Fabrikat och DN.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 43123

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kula	Mässing (CuZn40Pb2) (CW617N) (2.0402)
3	Sätesringar	PTFE (polytetrafluoreten)
4	Packbox	Grafit
5	Vred	Aluminium

Mått och vikt

Dimensionsområde (DN): 8 - 25

Funktion och konstruktion

AT 3600 och 3602 har s.k. "blow out-säker" spindel.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Övrigt

Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Tryckklass (PN): 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

MagiCAD länk: https://redir.magicad.cloud/product/0c794cfe-93e7-498a-8feb-f5f8d167a316

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
