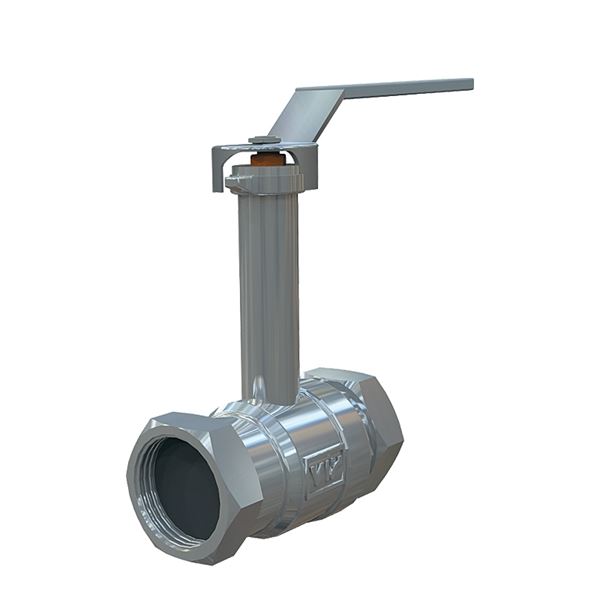

Kulventil AT 3601-80

4513489

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".

3 950 SEK

Monteringsartikel Leverans från lager 2025-05-16

Tekniska specifikationer

Produktserie	Kulventil AT 3601-
DN	80
PN	25
Temperatur (°C)	-10 - 150
Anslutning	Invändig gänga ISO 228-1 (G, BSPP)

Varan har bedömning C- i SundaHus Miljödata
Hela eller delar av detta sortiment har EPD.
Varan har bedömning Undviks i Byggvarubedömning

Artikelinformation
Nedladdningsbart
Ritningar
Varianter

Artikelinformation

Kulventil spindelförl.60mm
G3 PN25

Ursprungsland: IT Italien

Tullstatnr: 84818081

Energi/miljödeklaration

SCIP nummer: b9c440fa-966d-4c25-a44c-2d1b1239ca91

EPD

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnoteringar: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Mått och vikt

Nettovikt (kg): 5.666

Bruttovikt (kg): 5.666

DN: 80

Mått A (mm): 163

Mått B (mm): 202

Mått C (mm): 141.5

Tekniska data

Antal anslutningar: 2

Ansl. 1: Invändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 3

Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)

Ansl. 2 - spec.: 3

PN: 25

Temperatur (°C): -10 - 150

Utförande typ: Ventiler

Utförande: Fullt genomlopp

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Luft, Kylvatten, Etylalkohol, Etylenglykol, Värmevatten, Propylenglykol

Manöver: Spak

Nedladdningsbart

Ritningar

3601-80_DXF_1.dxf (DXF-fil, 215 kB)

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3601-10 RSK 4513420	10	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	5,8	2025-05-13 I lager	215 SEK	Antal
AT 3601-15 RSK 4513438	15	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	15,7	2025-05-13 I lager	243 SEK	Antal
AT 3601-20 RSK 4513446	20	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	30,8	2025-05-13 I lager	302 SEK	Antal
AT 3601-25 RSK 4513453	25	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	49,3	2025-05-13 I lager	378 SEK	Antal
AT 3601-32 RSK 4513461	32	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	79	2025-05-13 I lager	560 SEK	Antal
AT 3601-40 RSK 4513479	40	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	125,3	2025-05-13 I lager	870 SEK	Antal
AT 3601-50 RSK 4513487	50	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	224,2	2025-05-13 I lager	1 160 SEK	Antal
AT 3601-65 RSK 4513488	65	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-05-13 I lager	3 060 SEK	Antal
AT 3601-80 RSK 4513489	80	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-05-16 Monteringsartikel	3 950 SEK	Antal
AT 3601-100 RSK 4513490	100	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-05-13 Färre än 10 i lager	6 700 SEK	Antal
