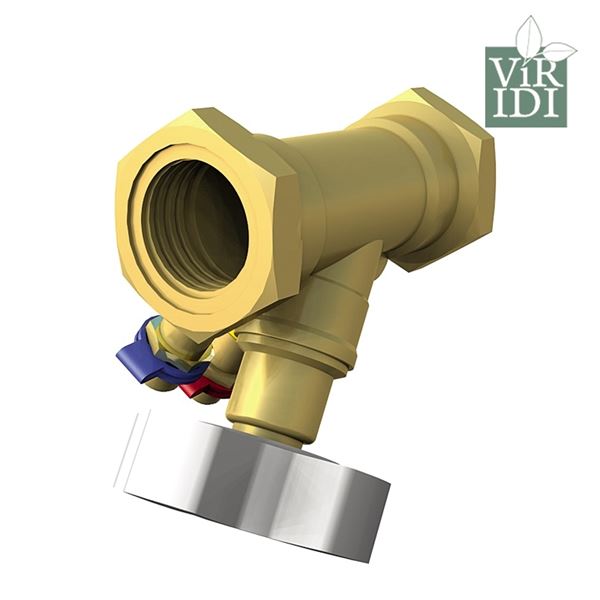

Viridi gĂ€ngad balanseringsventil i AvzinkshĂ€rdig blyfri mĂ€ssing med avtappning i lĂ„gblyad mĂ€ssing för balansering av flöden i vĂ€rme- och kylsystem. Ăven lĂ€mplig pĂ„ tappvatten för instrypning av VVC-slinga. Packningar EPDM
| DimensionsomrÄde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 20 |
| Temperatur (°C) | -20 - 120 |
| Huvudmaterial | MĂ€ssing |
| Artikelnummer | DN | PN | Differenstryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1380-10 | 10 | 20 | 2025-09-01 | 2 200 SEK | ||
| AT 1380-15 | 15 | 20 | 2025-09-01 | 2 300 SEK | ||
| AT 1380-20 | 20 | 20 | 2025-09-01 | 2 520 SEK | ||
| AT 1380-25 | 25 | 20 | 2025-09-01 | 2 790 SEK | ||
| AT 1380-32 | 32 | 20 | 2025-09-01 | 3 410 SEK | ||
| AT 1380-40 | 40 | 20 | 2025-09-01 | 4 320 SEK | ||
| AT 1380-50 | 50 | 20 | 2025-09-01 | 5 500 SEK |
För balansering av flöden i vĂ€rme- och kylsystem. Ăven lĂ€mplig pĂ„ tappvatten för instrypning av VVC-slinga.
PSA.34 Injusteringsventil med avstÀngnings -,
avtappnings - och mÀtningsfunktion
Balanseringsventil i lÄgblyad mÀssing med sjÀlvtÀtande mÀtuttag och vit plomberbar ratt försedd med varvfönster för 9,9 varv. MÀtuttagen skall placerade med 45 gr vinkel frÄn bröstet för enkel Ätkomst. Ventilen skall levereras 50% öppen för snabb idriftagning. Separat avstÀngningsbar avtappning för mÀtning av relativt statiskt tryck. Ventilen skall vara markerad med flödesriktning. Ventilen ska kunna placeras utan rakstrÀcka.
MÀrkning pÄ produkt: Fabrikat och DN.
Byggvarubedömning: Accepteras
BVB ID: 116178
DimensionsomrÄde (DN): 10 - 50
Ratten Àr försedd med digital avlÀsning som visar antal hela varv och tiondelar. RattinstÀllningen motsvarar Kv. KapacitetsvÀrdet (Kv) kan utlÀsas via diagram eller applikation pÄ hemsidan. Efter fÀrdig instÀllning lÄses ventilens instÀllda vÀrde. Detta genom att innerspindelen skruvas ned i sitt ÀndlÀge med en 3 mm insexnyckel. Efter lÄsning kan ventilen stÀngas men dock ej öppnas till högre Kv-vÀrde Àn det instÀllda. Ratten kan plomberas.
Huvudmaterial: MĂ€ssing
IngÄende material: MÀssing, Plaster, Gummi
IngÄende materialkod: PA (polyamid), EPDM (etenpropengummi)
Temperatur (°C): -20 - 120
Tryckklass (PN): 20
Anslutning: InvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC011463 - Injusteringsventil
BK04 kod: 20705 Injusteringsventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
AT 1380 har flödesriktning mĂ€rkt pĂ„ ventilhuset.Ventilen kan monteras direkt efter böj eller T-stycke och hĂ„lla sig inom godkĂ€nda mĂ€ttoleranser, enligt AMA VVS 09, YTC 156, âStörsta tillĂ„tna avvikelse frĂ„n föreskrivet vĂ€rde Ă€r 15%â om ventilens instĂ€llning Ă€r 2-8 varv. Under 2 varv och över 8 varv gĂ€ller 5xD innan och 2xD efter. Vattenkvaliten skall uppfylla VDI 2035 för att kunna erhĂ„lla rĂ€tt mĂ€tnoggrannhet i vĂ€rme och kylsystem. Vattenkvaliteten i tappvattensystem skall vara enl. SLVFS 2001:30.Avtappning
AT1380 har fabriksmonterad avtappning. Avtappningen öppnas med skruvmejsel.MÀtning
Locken demonteras pÄ ventilens mÀtuttag. DÄ kan differenstrycket mÀtas via ventilens mÀtuttag. Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
1380-_PDS_1.pdf (PDF-fil, 609 kB)
