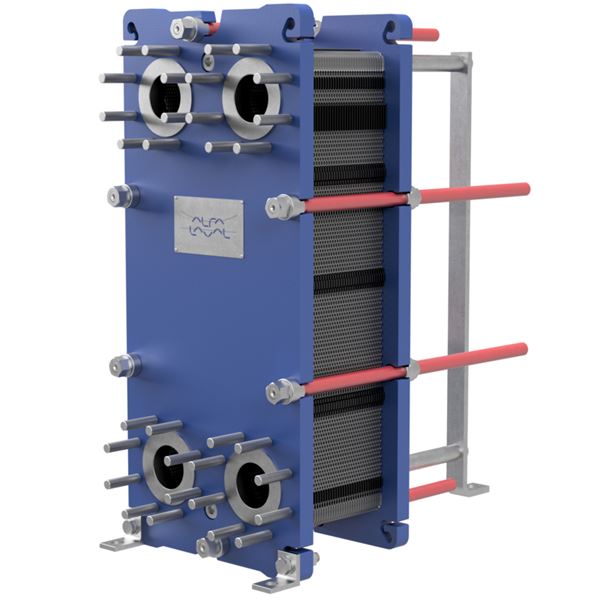

Packningsförsedd värmeväxlare AT 8461T8

Användningsområde

Denna modell är lämplig för uppvärmning och kylning i ett brett spektrum av applikationer och finns tillgänglig med ett brett urval av platt- och packningstyper. Exempel på tillämpningar är bioteknik och läkemedel, kemikalier, energi och försörjning, livsmedel och drycker, hem- och kroppsvård, HVAC och kylning, maskiner och tillverkning, marin och transport, gruvor, mineraler och pigment, massa och papper, datacenter, halvledare och elektronik, stål, vatten och avfallshantering.

AMA-text

PJB *Värmeväxlare

Packningsförsedd värmeväxlare med syrafast stål EN 1.4401 i överföringsyta enligt SS-EN 10088-2.
Värmeväxlare fabrikat Alfa Laval typ 8461XX-XXX-XX, i standardutförande.

Kvalitetssäkring

AFS 2023:5, 8 paragraf, PED 2014/68/EU art 4.3

Märkning på produkt: På namnskylten står modell, tillverkningsnummer och tillverkningsår Där anges även tryckkärlsdetaljer enligt den tillämpliga tryckkärlskoden.
Namnskylten sitter vanligtvis på stativplattan eller på tryckplattan och kan vara en metallplåt eller en klisteretikett.

Funktion och konstruktion

Varje detalj är noggrant utformad för att säkerställa optimal prestanda, hög tillgänglighet och enkelhet i underhåll. Ett urval
av tillgängliga egenskaper, beroende på konfiguration kanske vissa funktioner inte är tillämpliga:

• Hörnstyrt inriktningssystem
• Clip-on-packning
• Förskjutet packningsspår
• Läckutrymme
• Fast bultskalle
• Nyckelhålsformad bultöppning
• Lyftögla
• Foder
• Låsbricka
• Dragbultsskydd

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Rostfritt stål AISI 304 (1.4301), Rostfritt stål AISI 304L (1.4306), Syrafast stål AISI 316 (1.4401), Syrafast stål AISI 316L (1.4404, CF3M)

Ingående material: Stål, Rostfritt stål, Gummi

Ingående materialkod: EPDM (etenpropengummi), NBR (nitrilgummi)

Temperatur (°C): -20 - 180

Tryckklass (PN): 6 - 13

Anslutning: Flänsad EN1092

BK04 kod: 20004 Fastighetspannor och växlare

BIM länk: https://www.bimobject.com/sv/alfa-laval/product/t8

Installation och underhåll

Flödesriktning: Motströms

Installationen måste förses med utrustning som skyddat värmeväxlaren mot tryck och temperaturer utanför de godkända min- och maxvärdena på märkskylten.
För bästa möjliga värmeöverföringskapacitet ska värmeväxlaren anslutas så att medierna flyter genom värmeväxlaren i motsatta riktningar (i motflöde).

För mer information se separat bruksanvisning
