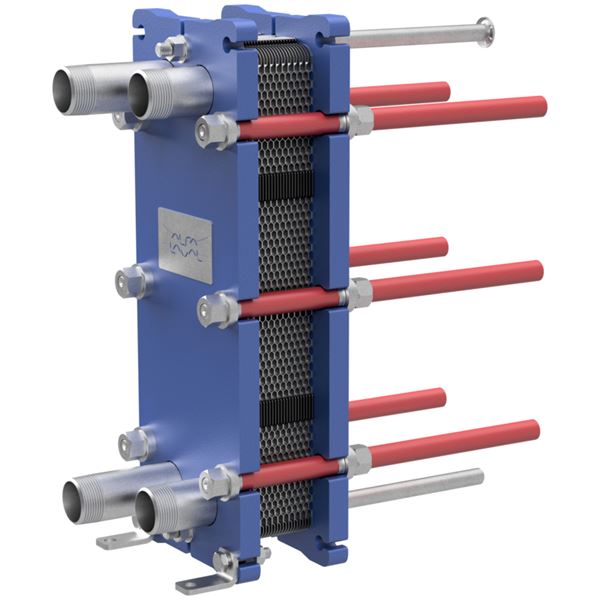

Alfa Laval M3 passar för många användningsområden och det finns en stor mängd plattor och packningar att tillgå. Utöver vanlig konfiguration med en platta går denna modell även att få med dubbla plattor. Dubbla plattor används som en extra försiktighetsåtgärd för att förebygga att fluider blandas.
| Temperatur (°C) | 0 - 180 |
|---|---|
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Namn | Utförande | Antal anslutningar | Antal plattor | Leverantörens referens | SundaHus | Typ | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 8461M3-OFFERT | Packningsförsedd värmeväxlare AT | M3 | Förfrågan | Förfrågan | Offert |
Denna modell är lämplig för uppvärmning och kylning i ett brett spektrum av applikationer och finns tillgänglig med ett brett urval av platt- och packningstyper. Exempel på tillämpningar är bioteknik och läkemedel, kemikalier, energi och försörjning, livsmedel och drycker, hem- och kroppsvård, HVAC och kylning, maskiner och tillverkning, marin och transport, gruvor, mineraler och pigment, massa och papper, datacenter, halvledare och elektronik, stål, vatten och avfallshantering.
PJB *Värmeväxlare
Packningsförsedd värmeväxlare med syrafast stål EN 1.4401 i överföringsyta enligt SS-EN 10088-2.
Värmeväxlare fabrikat Alfa Laval typ 8461XX-XXX-XX, i standardutförande.
AFS 2023:5, 8 paragraf, PED 2014/68/EU art 4.3
Märkning på produkt: På namnskylten står modell, tillverkningsnummer och tillverkningsår Där anges även tryckkärlsdetaljer enligt den tillämpliga tryckkärlskoden.
Namnskylten sitter vanligtvis på stativplattan eller på tryckplattan och kan vara en metallplåt eller en klisteretikett.
Varje detalj är noggrant utformad för att säkerställa optimal prestanda, hög tillgänglighet och enkelhet i underhåll. Ett urval
av tillgängliga egenskaper, beroende på konfiguration kanske vissa funktioner inte är tillämpliga:
• Limmad packning
• Clip-on-packning
• Läckutrymme
• Fast bultskalle
• Nyckelhålsformad bultöppning
• Lyftögla
• Foder
• Låsbricka
• Dragbultsskydd
Huvudmaterial: Rostfritt stål
Ingående material: Rostfritt stål, Gummi
Temperatur (°C): 0 - 180
Tryckklass (PN): 6 - 16
Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 7-1 (BSPT, Kr)
BK04 kod: 20004 Fastighetspannor och växlare
BIM länk: https://www.bimobject.com/en/alfa-laval/product/aq1
Flödesriktning: Motströms
Installationen måste förses med utrustning som skyddat värmeväxlaren mot tryck och temperaturer utanför de godkända min- och maxvärderna på märkskylten.
För bästa möjliga värmeöverföringskapacitet ska värmeväxlaren anslutas så att medierna flyter genom värmeväxlaren i motsatta riktningar (i motflöde).
För mer information se separat bruksanvisning
