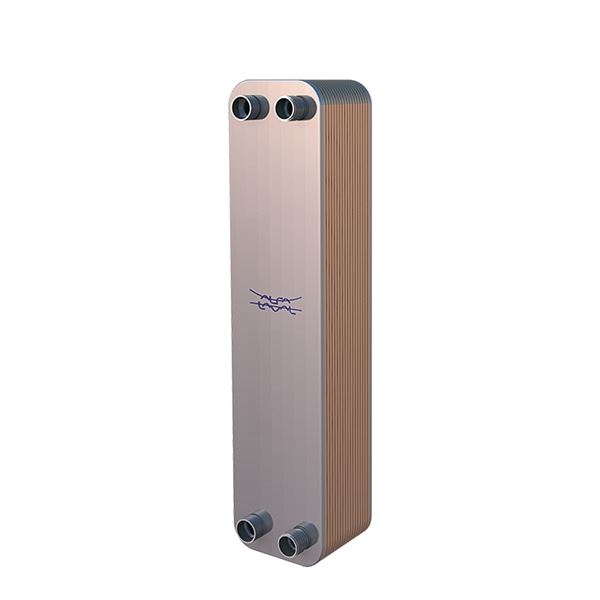

Alfa Laval hellödd värmeväxlare CB60 med rostfria plattor. Val av lämplig värmeväxlare sker efter objektanpassad dimensionering. För dimensioneringshjälp kontakta Armatec eller dimensionera själv med hjälp av ALFA LAVAL PRODUCT GUIDE
23 100 SEK
Leverans från lager
| Produktserie | Lödd värmeväxlare AT 8460CB60 |
|---|---|
| Temperatur (°C) | -160 - 225 |
| Huvudmaterial | Rostfritt stål |
Isolering typ A AN52/CB60 Max 38/40pl Alfa Nova 52 max 38 plattor , polyurethaneskum tjocklek 30…
2 890 SEK
Leverans från lager
Isolering typ B AN52/CB60 max 60pl Alfa Nova 52 max 56 plattor Svart polypropylen (EPP), tjocklek…
1 150 SEK
Leverans från lager
Lödkoppling mässing ISO G1 / DN25 rördel anslutning Cu22, packning ingår, förpackning med 2 st. Passar…
710 SEK
Leverans från lager
Lödkoppling mässing ISO G1 / DN25 rördel anslutning Cu28/35, packning ingår, förpackning med 2 st. Passar…
1 510 SEK
Leverans från lager
Svetskoppling kolstål ISO G1 / DN25 (B21, V22) rördel anslutning DN20, packning ingår, förpackning…
494 SEK
Leverans från lager
Svetskoppling rostfri ISO G1 / DN25 rördel anslutning DN20, packning ingår, förpackning med 2 st. Passar…
920 SEK
Leverans från lager
Svetskoppling rostfri ISO G1 / DN25 rördel anslutning DN20, packning ingår, förpackning med 2 st. Passar…
4 800 SEK
Leverans från lager
Svetskoppling kolstål ISO G1 / DN25 rördel anslutning DN25, packning ingår, förpackning med 2 st. Passar…
530 SEK
Leverans från lager
Justerbar fot för CB30/60 AN27 10-60 plattor passar ansl 1 1/4 och mindre, inställbart i höjd min…
3 770 SEK
Leverans från lager
Golvstöd för CB30/60 AN27 24-50 pl 1 fot, Höjd 124 mm
750 SEK
Leverans från lager
VVX lödd CB60 40 plattor H kanal
4 st anslutningar
exkl kopplingar och isolering
Ursprungsland: SE Sverige
Tullstatnr: 84195080
Nettovikt (kg): 10.2
Bruttovikt (kg): 10.2
Mått A (mm): 105.8
Mått B (mm): 527
Mått C (mm): 113
Antal anslutningar: 4
Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1
Ansl. 2: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1
Ansl. 3: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl 3 - spec.: 1
Ansl. 4: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 4 - spec.: 1
Temperatur (°C): -160 - 225
Utförande typ: Värmeväxlare
Utförande: Lödd, Pre-post
Antal plattor: 40
Bruksanvisning (PDF-fil, 6,4 MB)
Lödd värmeväxlare AT 8460CB60 Produktdatablad (PDF-fil, 306 kB)
8460CB60 - Produktblad Alfa Laval (PDF-fil, 343 kB)
8460CB_CE_1.pdf (PDF-fil, 84 kB)
Kopplingsschema 2-steg alt. 1 (PDF-fil, 101 kB)
8460CB60-PDS_ENG_2.pdf (PDF-fil, 343 kB)
8460CB_CE_2.pdf (PDF-fil, 94 kB)
Kopplingsschema 2-steg alt. 2 (PDF-fil, 68 kB)
| Artikelnummer | Namn | Utförande | Antal anslutningar | Antal plattor | Leverantörens referens | SundaHus | Typ | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 8460CB60-10H | Lödd värmeväxlare AT | Lödd | 4 | 10 | 3287079641 | D | 2025-05-22 | 9 100 SEK | ||
| AT 8460CB60-20H | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287079642 | D | 2025-05-22 | 12 500 SEK | ||
| AT 8460CB60-20H25 | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287079650 | D | 2025-05-22 | 12 500 SEK | ||
| AT 8460CB60-20L | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287101486 | D | 2025-05-22 | 12 500 SEK | ||
| AT 8460CB60-20M | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287101477 | D | 2025-05-22 | 12 500 SEK | ||
| AT 8460CB60-30H | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287079643 | D | 2025-05-22 | 15 900 SEK | ||
| AT 8460CB60-30H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 4 | 30 | 3287079665 | D | 2025-05-22 | 19 400 SEK | ||
| AT 8460CB60-30H25 | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287079651 | D | 2025-05-22 | 15 900 SEK | ||
| AT 8460CB60-30L | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287101487 | D | 2025-06-12 | 15 900 SEK | ||
| AT 8460CB60-30M | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287101478 | D | 2025-05-22 | 15 900 SEK | ||
| AT 8460CB60-40H | Lödd värmeväxlare AT | Lödd | 4 | 40 | 3287079644 | D | 2025-05-22 | 19 400 SEK | ||
| AT 8460CB60-40H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 4 | 40 | 3287079666 | D | 2025-05-22 | 23 100 SEK | ||
| AT 8460CB60-40H25 | Lödd värmeväxlare AT | Lödd | 4 | 40 | 3287079652 | D | 2025-05-22 | 19 300 SEK | ||
| AT 8460CB60-40L | Lödd värmeväxlare AT | Lödd | 4 | 40 | 3287101488 | D | 2025-05-22 | 19 400 SEK | ||
| AT 8460CB60-40L-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 40 | 3287109036 | D | 2025-05-22 | 25 400 SEK | ||
| AT 8460CB60-40M | Lödd värmeväxlare AT | Lödd | 4 | 40 | 3287101479 | D | 2025-05-22 | 19 400 SEK | ||
| AT 8460CB60-50H | Lödd värmeväxlare AT | Lödd | 4 | 50 | 3287079645 | D | 2025-05-22 | 22 700 SEK | ||
| AT 8460CB60-50L | Lödd värmeväxlare AT | Lödd | 4 | 50 | 3287101489 | D | 2025-05-22 | 22 700 SEK | ||
| AT 8460CB60-50M | Lödd värmeväxlare AT | Lödd | 4 | 50 | 3287101480 | D | 2025-05-22 | 22 700 SEK | ||
| AT 8460CB60-52L-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 52 | 3287109037 | D | 2025-05-22 | 29 900 SEK | ||
| AT 8460CB60-60H | Lödd värmeväxlare AT | Lödd | 4 | 60 | 3287079646 | D | 2025-05-22 | 26 000 SEK | ||
| AT 8460CB60-60H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 4 | 60 | 3287079667 | D | 2025-05-22 | 30 600 SEK | ||
| AT 8460CB60-60L | Lödd värmeväxlare AT | Lödd | 4 | 60 | 3287101490 | D | 2025-05-22 | 26 000 SEK | ||
| AT 8460CB60-60M | Lödd värmeväxlare AT | Lödd | 4 | 60 | 3287101481 | D | 2025-05-22 | 26 000 SEK | ||
| AT 8460CB60-64L-2 | Lödd värmeväxlare AT | Lödd | 6 | 64 | 3287109038 | D | 2025-05-22 | 34 700 SEK | ||
| AT 8460CB60-80H | Lödd värmeväxlare AT | Lödd | 4 | 80 | 3287079647 | D | 2025-05-22 | 33 000 SEK | ||
| AT 8460CB60-80L | Lödd värmeväxlare AT | Lödd | 4 | 80 | 3287101491 | D | 2025-05-22 | 33 000 SEK | ||
| AT 8460CB60-80L-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 80 | 3287108491 | D | 2025-05-22 | 40 700 SEK | ||
| AT 8460CB60-80M | Lödd värmeväxlare AT | Lödd | 4 | 80 | 3287101482 | D | 2025-05-22 | 33 000 SEK | ||
| AT 8460CB60-100H | Lödd värmeväxlare AT | Lödd | 4 | 100 | 3287079648 | D | 2025-05-22 | 39 900 SEK | ||
| AT 8460CB60-100L | Lödd värmeväxlare AT | Lödd | 4 | 100 | 3287101492 | D | 2025-05-22 | 39 900 SEK | ||
| AT 8460CB60-100M | Lödd värmeväxlare AT | Lödd | 4 | 100 | 3287101483 | D | 2025-05-22 | 39 900 SEK | ||
| AT 8460CB60-100L-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 100 | 3287108922 | D | 2025-05-22 | 48 500 SEK |
