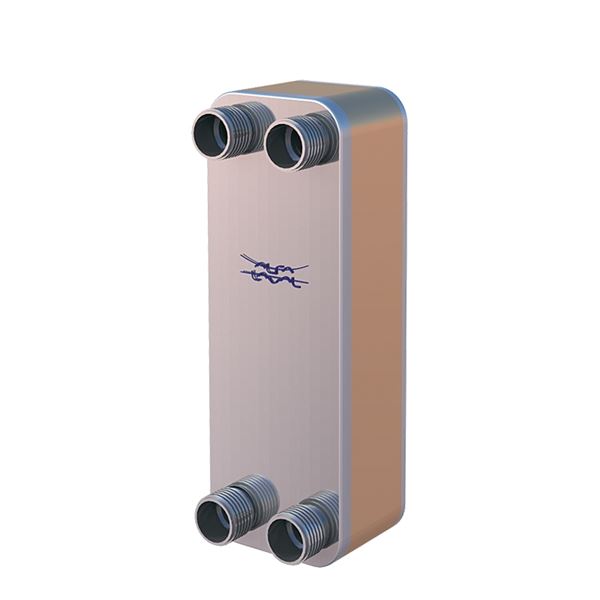

Alfa Laval hellödd värmeväxlare CB110 med rostfria plattor. Val av lämplig värmeväxlare sker efter objektanpassad dimensionering. För dimensioneringshjälp kontakta Armatec eller dimensionera själv med hjälp av ALFA LAVAL PRODUCT GUIDE
79 500 SEK
Leverans från lager
| Produktserie | Lödd värmeväxlare AT 8460CB110 |
|---|---|
| Temperatur (°C) | -160 - 225 |
| Huvudmaterial | Rostfritt stål |
Isolering typ A CB110 max 90pl CB112 max 120pl Alfa Nova 76 max 90pl, polyurethaneskum tjocklek 30…
3 670 SEK
Leverans från lager
Packning för koppling DN50 G2 (B23) material REINZ AFM-34, D=56,5 mm, d=46 mm, 1,5 mm tjock, förpackning…
97 SEK
Leverans från lager
Svetskoppling kolstål ISO G2 / DN50 rör DN40, packning ingår, förpackning om 2 st. Passar vvx ansl…
1 460 SEK
Leverans från lager
Svetskoppling rostfri ISO G2 / DN50 rör DN40, packning ingår, förpackning om 2 st. Passar vvx ansl…
3 210 SEK
Leverans från lager
Svetskoppling kolstål ISO G2 / DN50 G2 / DN50 , packning ingår, förpackning om 2 st. Passar vvx ansl…
1 300 SEK
Leverans från lager
Svetskoppling rostfri ISO G2 / DN50 packning ingår, förpackning om 2 st. Passar vvx ansl G50/ 2"…
3 210 SEK
Leverans från lager
Fastfot passar CB110/112 AN76 med studbults Galv stål.
3 870 SEK
Leverans från lager
VVX lödd typ CB110 76 plattor M kanal
Ansl 2" med pinnbultar
exkl kopplingar och isolering
NRF-nummer: 8412387
Ursprungsland: SE Sverige
Tullstatnr: 84195080
Nettovikt (kg): 43.47
Bruttovikt (kg): 43.47
Mått A (mm): 209.6
Mått B (mm): 616
Mått C (mm): 191
Antal anslutningar: 4
Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 2
Ansl. 2: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 2
Ansl. 3: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl 3 - spec.: 2
Ansl. 4: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 4 - spec.: 2
Temperatur (°C): -160 - 225
Utförande typ: Värmeväxlare
Utförande: Lödd
Antal plattor: 76
Bruksanvisning (PDF-fil, 6,4 MB)
8460CB110-Produktblad-Alfa Laval.pdf (PDF-fil, 374 kB)
8460CB_CE_1.pdf (PDF-fil, 84 kB)
8460CB110_PDS_2.pdf (PDF-fil, 669 kB)
Kopplingsschema 2-steg alt. 1 (PDF-fil, 101 kB)
8460CB_CE_2.pdf (PDF-fil, 94 kB)
Kopplingsschema 2-steg alt. 2 (PDF-fil, 68 kB)
8460CB110_PDS_ENG_1.pdf (PDF-fil, 707 kB)
Lödd värmeväxlare AT 8460CB110 Produktdatablad (PDF-fil, 270 kB)
| Artikelnummer | Namn | Utförande | Antal anslutningar | Antal plattor | Leverantörens referens | SundaHus | Typ | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 8460CB110-16H | Lödd värmeväxlare AT | Lödd | 4 | 16 | 3287101553 | A | 2025-05-23 | 28 100 SEK | ||
| AT 8460CB110-16M | Lödd värmeväxlare AT | Lödd | 4 | 16 | 3287101587 | A | 2025-05-23 | 28 100 SEK | ||
| AT 8460CB110-20H | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287101554 | A | 2025-05-23 | 32 200 SEK | ||
| AT 8460CB110-20L | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287101599 | A | 2025-05-23 | 32 200 SEK | ||
| AT 8460CB110-20M | Lödd värmeväxlare AT | Lödd | 4 | 20 | 3287101588 | A | 2025-05-23 | 32 200 SEK | ||
| AT 8460CB110-24H | Lödd värmeväxlare AT | Lödd | 4 | 24 | 3287101555 | A | 2025-05-23 | 35 800 SEK | ||
| AT 8460CB110-24L | Lödd värmeväxlare AT | Lödd | 4 | 24 | 3287101600 | A | 2025-05-23 | 35 800 SEK | ||
| AT 8460CB110-24M | Lödd värmeväxlare AT | Lödd | 4 | 24 | 3287101589 | A | 2025-05-23 | 35 800 SEK | ||
| AT 8460CB110-30H | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287101556 | A | 2025-05-23 | 42 400 SEK | ||
| AT 8460CB110-30L | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287101601 | A | 2025-05-23 | 42 400 SEK | ||
| AT 8460CB110-30M | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287101590 | A | 2025-05-23 | 42 400 SEK | ||
| AT 8460CB110-38H | Lödd värmeväxlare AT | Lödd | 4 | 38 | 3287101557 | A | 2025-05-23 | 49 400 SEK | ||
| AT 8460CB110-38L | Lödd värmeväxlare AT | Lödd | 4 | 38 | 3287101602 | A | 2025-05-23 | 49 400 SEK | ||
| AT 8460CB110-38L76 | Lödd värmeväxlare AT | Lödd | 4 | 38 | 3287101755 | A | 2025-05-23 | 51 100 SEK | ||
| AT 8460CB110-38M | Lödd värmeväxlare AT | Lödd | 4 | 38 | 3287101591 | A | 2025-05-23 | 49 400 SEK | ||
| AT 8460CB110-38M65 | Lödd värmeväxlare AT | Lödd | 4 | 38 | 3287101748 | A | 2025-05-23 | 50 800 SEK | ||
| AT 8460CB110-42H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 42 | 3287129048 | A | 2025-05-23 | 57 400 SEK | ||
| AT 8460CB110-46H | Lödd värmeväxlare AT | Lödd | 4 | 46 | 3287101558 | A | 2025-05-23 | 59 400 SEK | ||
| AT 8460CB110-46L | Lödd värmeväxlare AT | Lödd | 4 | 46 | 3287101603 | A | 2025-05-23 | 59 400 SEK | ||
| AT 8460CB110-46L76 | Lödd värmeväxlare AT | Lödd | 4 | 46 | 3287101756 | A | 2025-05-23 | 60 300 SEK | ||
| AT 8460CB110-46M | Lödd värmeväxlare AT | Lödd | 4 | 46 | 3287101592 | A | 2025-05-23 | 59 400 SEK | ||
| AT 8460CB110-46M-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 3287133142 | A | 2025-05-23 | 60 600 SEK | ||||
| AT 8460CB110-54H | Lödd värmeväxlare AT | Lödd | 4 | 54 | 3287101559 | A | 2025-05-23 | 64 900 SEK | ||
| AT 8460CB110-54L | Lödd värmeväxlare AT | Lödd | 4 | 54 | 3287101604 | A | 2025-05-23 | 64 900 SEK | ||
| AT 8460CB110-54L76 | Lödd värmeväxlare AT | Lödd | 4 | 54 | 3287101757 | A | 2025-05-23 | 65 200 SEK | ||
| AT 8460CB110-54M | Lödd värmeväxlare AT | Lödd | 4 | 54 | 3287101593 | A | 2025-05-23 | 64 900 SEK | ||
| AT 8460CB110-54M65 | Lödd värmeväxlare AT | Lödd | 4 | 54 | 3287101749 | A | 2025-05-23 | 65 200 SEK | ||
| AT 8460CB110-56H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 56 | 3287146299 | A | 2025-05-23 | 69 700 SEK | ||
| AT 8460CB110-64H | Lödd värmeväxlare AT | Lödd | 4 | 64 | 3287101560 | A | 2025-05-23 | 71 200 SEK | ||
| AT 8460CB110-64L | Lödd värmeväxlare AT | Lödd | 4 | 64 | 3287101605 | A | 2025-05-23 | 71 200 SEK | ||
| AT 8460CB110-64M | Lödd värmeväxlare AT | Lödd | 4 | 64 | 3287101594 | A | 2025-05-23 | 71 200 SEK | ||
| AT 8460CB110-70H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 70 | 3287146301 | A | 2025-05-23 | 82 100 SEK | ||
| AT 8460CB110-70M65 | Lödd värmeväxlare AT | Lödd | 4 | 70 | 3287101750 | A | 2025-05-23 | 79 600 SEK | ||
| AT 8460CB110-76H | Lödd värmeväxlare AT | Lödd | 4 | 76 | 3287101561 | A | 2025-05-23 | 79 500 SEK | ||
| AT 8460CB110-76L76 | Lödd värmeväxlare AT | Lödd | 4 | 76 | 3287101759 | A | 2025-05-23 | 80 500 SEK | ||
| AT 8460CB110-76M | Lödd värmeväxlare AT | Lödd | 4 | 76 | 3287101595 | A | 2025-05-23 | 79 500 SEK | ||
| AT 8460CB110-82H65 | Lödd värmeväxlare AT | Lödd | 4 | 82 | 3287101743 | A | 2025-05-23 | 86 800 SEK | ||
| AT 8460CB110-86H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 86 | 3287146302 | A | 2025-05-23 | 96 500 SEK | ||
| AT 8460CB110-90H | Lödd värmeväxlare AT | Lödd | 4 | 90 | 3287101562 | A | 2025-05-23 | 92 800 SEK | ||
| AT 8460CB110-90M | Lödd värmeväxlare AT | Lödd | 4 | 90 | 3287101596 | A | 2025-05-23 | 92 800 SEK | ||
| AT 8460CB110-110H-2 | Lödd värmeväxlare AT | Lödd, Pre-post | 6 | 110 | 3287132906 | A | 2025-05-23 | 118 000 SEK | ||
| AT 8460CB110-120H | Lödd värmeväxlare AT | Lödd | 4 | 120 | 3287101563 | A | 2025-05-23 | 122 100 SEK | ||
| AT 8460CB110-16L | Lödd värmeväxlare AT | Lödd | 4 | 16 | 3287101598 | A | 2025-05-23 | 28 100 SEK |
