Integrerad säkerhetsutrustning för panna över 100 kW, komplett med nivåvakt (katastrofskydd), tryckvakt max 10 bar. För hjälp med dimensionering använd gärna: VARMBER
| Tryckklass (PN) | 16 |
|---|---|
| Temperatur (°C) | 0 - 110 |
| Huvudmaterial | Aluminium, Mässing, Rostfritt stål, Stål, Övrigt |
| Artikelnummer | Artikel beskrivning | PN | Antal | ||
|---|---|---|---|---|---|
| AT 8315NT | Säkerhetsutrustning med nivåvakt och tryckvakt. Nivåvakt levereras med 5 m kabel. Tryckvakten är inställbar mellan 1-10 bar och levereras utan kabel. Innehåller elektronisk styrprodukt. | 16 | 2025-05-12 | 24 400 SEK |
Reservdelar och tillbehör till vår säkerhetsutrustning. Vilka artiklar som är gångbara visas på respektive…
VäljIntegrerad säkerhetsutrustning som automatiskt avbryter energitillförseln till en varmvattenpanna vid för låg vattennivå eller för högt drifttryck. Lämplig för anläggning med nollflödespanna. Genom sin sammanbyggda konstruktion förenklas både inkoppling och övervakning högst väsentligt. Ersätter separat nivåvakt (katastrofskydd) och högtryckvakt.
PSG.2 Säkerhetsdon

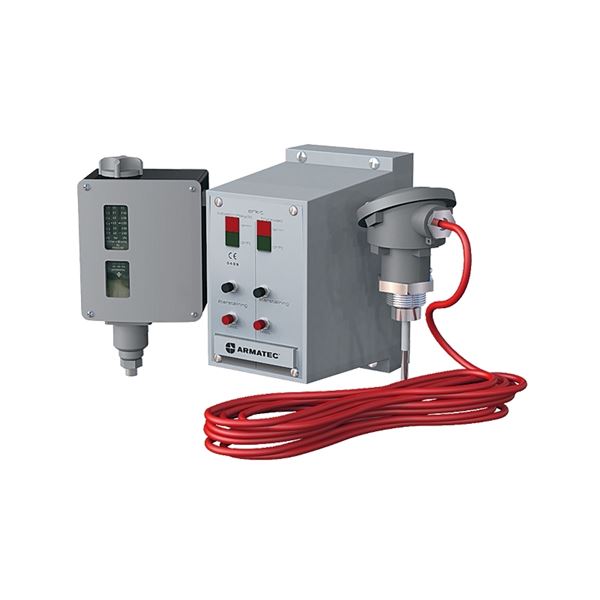

Säkerhetsutrustning AT 8315NT. Integrerad enhet med nivåvakt och högtryckvakt för övervakning av varmvattenpanna.
AFS 2023:5, 8 paragraf
Produkten är CE-märkt
Enligt AFS 2016:1 i tillämpliga delar för varmvattenpannor max 110 ºC, ska panna i ett slutet värmesystem som är avsedd för periodisk övervakning vara utrustad med:
Nivåvakt (katastrofskydd) och högtryckvakt.
Märkning på produkt: Är märkt med erforderliga inkopplingsdata, inställt bryttryck för ingående tryckvakt samt artikelnummer och leverantör.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Elektronikenhet | |
| 2 | Nivåvakt, givare | Stål |
| 3 | Nivåvakt, givare | Aluminium |
| 4 | Nivåvakt, givare | PTFE (polytetrafluoreten) |
| 5 | Högtrycksvakt, givare | Rostfritt stål |
| 6 | Högtrycksvakt, givare | Stål |
| 7 | Kabel |
Säkerhetsutrustningen är en komplett övervakningsutrustning för pannanläggningar med så kallad nollflödespanna. I den gemensamma kapslade elektronikenheten finns båda två nödvändiga vakter sammankopplade och förreglade. Gör att både installationen och övervakningen blir mycket enklare och säkrare. Även den återkommande besiktningen blir både enklare och snabbare. Enheten är delbar genom en plug-in del och en bottendel.
- Återstart sker med hjälp av omkopplare.
- Funktionsfördröjning på max 10 sek. förhindrar tjuvutlösningar (vid låg vattennivå).V
-Vid spänningsbortfall längre än 10 sek, löser katastrofskyddet ut. Manuell återstart krävs.
Funktion, respektive ingående vakt:
Nivåvakt:
Genom att utnyttja pannvattnets konduktivitet skickas en elström från elektroniken via den skärmade kabeln till dess givare. Om nivån sjunker under givaren, upphör ledningsförmågan och vakten löser ut. Dess röda larmindikering tänds varvid till exempel pannans oljebrännare blockeras. Funktionsfördröjning på max. 10 sek. förhindrar "tjuvutlösningar".
Myndighetskrav gör att nivåvakten löser ut vid strömbortfall längre än 10 sek. Nivåvakten är dubbelkontrollerad - krav från myndigheterna, vilket innebär två system som fungerar oberoende av varandra. Är även konstruerad enligt "fail to safe"-principen och löser också ut vid kabelfel. Nivåvaktens funktioner kan provas med testknappen.
Högtryckvakt:
Ska automatiskt avbryta energitillförseln till pannan vid ett tryck som ligger mellan systemets drifttryck och högsta tillåtna tryck.
Inställes i vår verkstad på ett bryttryck som normalt är 10 procent lägre än ingående säkerhetsventilers öppningstryck. Om anläggningstrycket av någon anledning stiger onormalt ska tryckvakten lösa ut anläggningen. Dess röda larmindikering tänds då upp. När trycket sedan sjunker får ej anläggningen automatiskt återstarta. Detta måste ske manuellt och görs med den elektriska återställningsknappen på panelen.
Effektområde: Över 100 kW
Applikation: Värmevatten
Effektområde (kW): 100 - 10000
Huvudmaterial: Aluminium, Mässing, Rostfritt stål, Stål, Övrigt
Ingående material: Aluminium, Mässing, Rostfritt stål, Stål, Övrigt
Materialnotering: Nivåvakt av syrafast stål med isolering av PTFE. Med kapslat kopplingshus av aluminium.
Högtrycksvakt av stål
Temperatur (°C): 0 - 110
Tryckklass (PN): 16
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
Respektive givare monteras normalt i förberedda anslutningar på AT 8312 ångsamlingsrör. Om inte gäller för resp. givare:
Nivågivare:
Kan monteras i rör med dimensionen DN 100. Monteras i muff G 1.
Tryckgivare:
Monteras på invändigt gängad anslutning G 1/2. För att skydda givaren mot övertemperatur inmonteras mellan givaren och anslutningsstället en förhöjningsdel
AT 8317FD.
Samtliga givare levereras med 5-meters kabel. Kabeln från tryck- respektive flödesgivaren kan förlängas och skarvas i dosa utan problem. Nivågivarens kabel får dock ej skarvas. Vid behov av längre kabel, kontakta Armatec.
För säker drift och funktion bör funktionsprov göras minst en gång per år.
