Flödesvakt AT 8316P

Användningsområde

Flödesvakt med termisk givare. Enligt gällande krav/normer skall en flödesvakt installeras i vissa anläggningar. Den skall tillse att effekttillförseln till värmepannan stoppas om flödet blir för lågt.

AMA-text

PSG.2 Säkerhetsdon

Flödesvakt AT 8316-15 komplett med givare och 5 m värmebeständig PTFE-kabel.

Kvalitetssäkring

2006/95 EEC (LVD)

Produkten är CE-märkt

Enligt AFS 2002:1 och VVA 1993 skall en panna (gäller ej nollflödespanna) i en
värmeanläggning, som är avsedd för periodisk övervakning, vara utrustad med
flödesvakt.

Funktion och konstruktion

Enligt varmvattennormerna skall skall en flödesvakt installeras i vissa anläggningar. Den skall tillse att effekttillförseln till värmepannarna stoppas om vattenflödet blir för lågt.

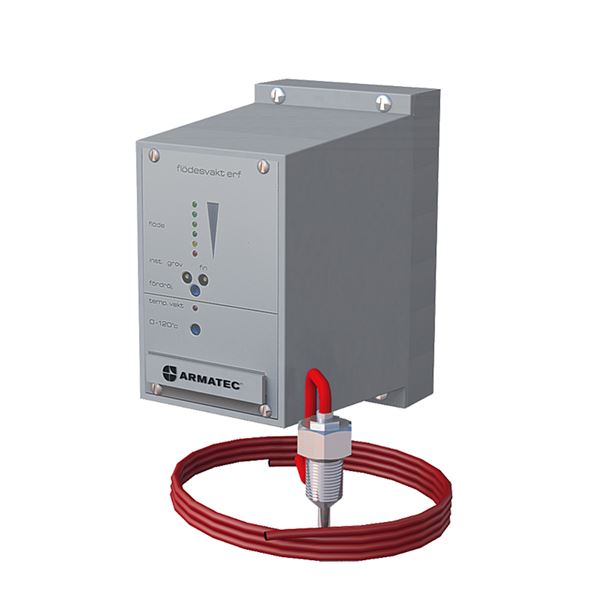

Flödesvakten består av två delar. Dels en flödesgivare, av termisk typ d.v.s. en givare utan rörliga delar, och dels ett apparatskåp med indikeringar och med injusteringsrattar. Apparatskåpet finns för väggmontage eller för panelmontage. Givaren placeras i den rörledning vars vattenflöde skall övervakas.

Max temp 120 °C, max tryck 16 bar.

I givaren avges värme till ett inbyggt temperaturkänsligt motstånd. Stillastående vatten kyler
motståndet dåligt. Avkylningen ökar med vattnets strömningshastighet. Det är denna avkylning
som detekteras. Övervakningsområdet är 1 - 150 cm/sek. Den uppfyller befintliga krav på en väl
fungerande flödesvakt.

AT8316P är en flödesvakt med möjlighet till temperaturövervakning av det strömmande
vattnet.

Tekniska data

Huvudmaterial: Aluminium, Plaster

Ingående material: Aluminium, Plaster

Temperatur (°C): 0 - 60

Installation och underhåll

Se produktblad
