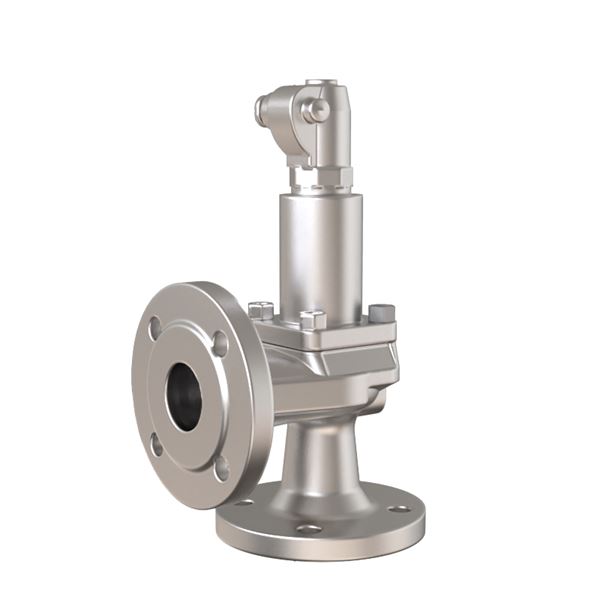

Säkerhetsventil AT 4576D4-100

Säkerhetsventil med "normal" karaktäristik. Flänsade anslutningar. Av rostfritt syrafast stål, mjuktätande kägla.

Offert

Tekniska specifikationer

ProduktserieSäkerhetsventil AT 4576-
DN100
PN40
Öppningstryck bar(g)0.2 - 22
HuvudmaterialRostfritt stål

Tillbehör

Leser

LESER materialintyg 3.1 AT 1000-10-22710

LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus

Offert
Leser

LESER Inspection Certificate 3.1 AT 1000-11-22710

LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…

Offert

Artikelinformation

Säkerhetsventil med flänsar DN100/100, PN40/40
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa med lättverk
Mjuktätande kägla (EPDM)

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Mått och vikt

Nettovikt (kg): 33

Bruttovikt (kg): 33

DN: 100

Mått A (mm): 430

Mått B (mm): 175

Mått C (mm): 350

Sätesdiameter (mm): 60

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN100, PN40

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN100, PN40

PN: 40

Temperatur (°C): -45 - 150

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Mjuktätning EPDM

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.2 - 22

Kapacitetskoeffecient ånga/gas: 0.38

Kapacitetskoeffecient vätska: 0.25

Fluidgrupp: category IV, Fluids group 1

Nedladdningsbart

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4576A-D4-15 Gastätt lättverk, Mjuktätning EPDM 15 40 0,2 - 40 -45 - 150 12 Förfrågan Förfrågan Offert
AT 4576D4-20 Gastätt lättverk, Mjuktätning EPDM 20 40 0,2 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4576D4-25 Gastätt lättverk, Mjuktätning EPDM 25 40 0,2 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4576D4-32 Gastätt lättverk, Mjuktätning EPDM 32 40 0,2 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4576D4-40 Gastätt lättverk, Mjuktätning EPDM 40 40 0,2 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4576D4-50 Gastätt lättverk, Mjuktätning EPDM 50 40 0,2 - 40 -45 - 150 29 Förfrågan Förfrågan Offert
AT 4576D4-80 Gastätt lättverk, Mjuktätning EPDM 80 40 0,2 - 25 -45 - 150 46 Förfrågan Förfrågan Offert
AT 4576A-D2-15 Utan lättverk, Mjuktätning EPDM 15 40 0,2 - 40 -45 - 150 12 Förfrågan Förfrågan Offert
AT 4576D2-20 Utan lättverk, Mjuktätning EPDM 20 40 0,2 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4576D2-25 Utan lättverk, Mjuktätning EPDM 25 40 0,2 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4576D2-40 Utan lättverk, Mjuktätning EPDM 40 40 0,2 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4576D4-65 Gastätt lättverk, Mjuktätning EPDM 65 40 0,2 - 26 -45 - 150 37 Förfrågan Förfrågan Offert
AT 4576D4-100 Gastätt lättverk, Mjuktätning EPDM 100 40 0,2 - 22 -45 - 150 60 Förfrågan Förfrågan Offert
AT 4576A-L2-15 Utan lättverk, Mjuktätning Viton 15 40 0,2 - 40 -45 - 150 12 Förfrågan Förfrågan Offert
AT 4576A-L4-15 Gastätt lättverk, Mjuktätning Viton 15 40 0,2 - 40 -45 - 150 12 Förfrågan Förfrågan Offert
AT 4576C4-20 Gastätt lättverk, Mjuktätning Kalrez 20 40 0,2 - 40 -45 - 180 18 Förfrågan Förfrågan Offert
AT 4576L2-20 Utan lättverk, Mjuktätning Viton 20 40 0,2 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4576L2-25 Utan lättverk, Mjuktätning Viton 25 40 0,2 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4576L2-32 Utan lättverk, Mjuktätning Viton 32 40 0,2 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4576L2-65 Utan lättverk, Mjuktätning Viton 65 40 0,2 - 26 -20 - 180 37 Förfrågan Förfrågan Offert
AT 4576L4-100 Öppet lättverk, Mjuktätning Viton 100 40 0,2 - 22 -20 - 180 60 Förfrågan Förfrågan Offert
AT 4576L4-20 Gastätt lättverk, Mjuktätning Viton 20 40 0,2 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4576L4-25 Gastätt lättverk, Mjuktätning Viton 25 40 0,2 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4576L4-32 Gastätt lättverk, Mjuktätning Viton 32 40 0,2 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4576L4-40 Gastätt lättverk, Mjuktätning Viton 40 40 0,2 - 40 -20 - 180 23 Förfrågan Förfrågan Offert
AT 4576L4-50 Gastätt lättverk, Mjuktätning Viton 50 40 0,2 - 40 -20 - 180 29 Förfrågan Förfrågan Offert
AT 4576L4-65 Gastätt lättverk, Mjuktätning Viton 65 40 0,2 - 26 -20 - 180 37 Förfrågan Förfrågan Offert
AT 4576L4-80 Gastätt lättverk, Mjuktätning Viton 80 40 0,2 - 25 -20 - 180 46 Förfrågan Förfrågan Offert
