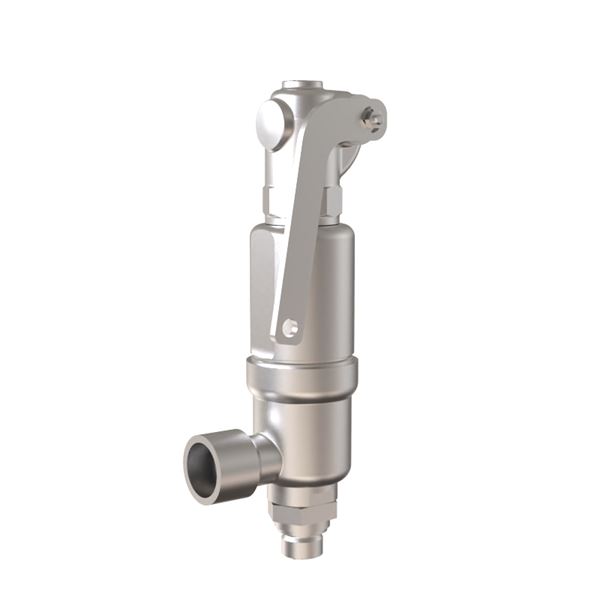

4587-4588-4589_IMG_1.jpg Leser

Säkerhetsventil AT 4588A

Säkerhetsventil med höglyftande karaktäristik. Gängade anslutningar. Av rostfritt syrafast stål. Metalliskt tätande kägla. G3/4-G1.

Dimensionsområde (DN)20 - 25
Tryckklass (PN)100 - 250
HuvudmaterialRostfritt stål

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4588A-2-20/9 Utan lättverk, Metalltätning 20 250 1,5 - 250 -273 - 300 9 Förfrågan Förfrågan Offert
AT 4588A-4-20/9 Gastätt lättverk, Metalltätning 20 250 1,5 - 250 -273 - 300 9 Förfrågan Förfrågan Offert
AT 4588A-2-20 Utan lättverk, Metalltätning 20 200 0,2 - 200 -273 - 300 13 Förfrågan Förfrågan Offert
AT 4588A-4-20 Gastätt lättverk, Metalltätning 20 200 0,2 - 200 -273 - 300 13 Förfrågan Förfrågan Offert
AT 4588A-V4-20 Rostfri veckbälg, Gastätt lättverk, Metalltätning 20 200 0,2 - 200 -273 - 400 13 Förfrågan Förfrågan Offert
AT 4588A-2-25 Utan lättverk, Metalltätning 25 100 0,2 - 100 -273 - 300 17.5 Förfrågan Förfrågan Offert
AT 4588A-4-25 Gastätt lättverk, Metalltätning 25 100 0,2 - 100 -273 - 300 17.5 Förfrågan Förfrågan Offert
AT 4588A-4-32 Gastätt lättverk, Metalltätning 32 100 0,2 - 100 -273 - 300 17.5 Förfrågan Förfrågan Offert

Tillbehör

Leser

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor, luft/gaser och ånga. Ej lämplig som överströmningsventil. För medelstora kapaciteter. Stort tryck- och temperaturområde.

AMA-text

Säkerhetsventil AT 4585A, G ..., höglyftande av rostfritt syrafast stål. Öppningstryck ... barg.

Kvalitetssäkring

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer (4594), serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

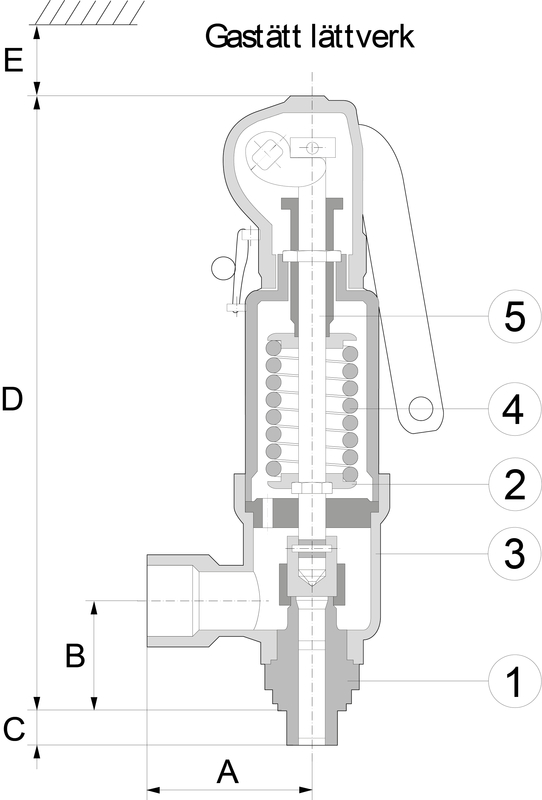

Detaljförteckning

PosKomponentMaterial
1Inloppsstuds med säteSyrafast stål AISI 316L (1.4404, CF3M)
2FjädertallrikarSyrafast stål AISI 316L (1.4404, CF3M)
3UtloppshusSyrafast stål AISI 316 (1.4408, CF8M)
4FjäderRostfritt stål AISI 302 (1.4310)
5SpindelSyrafast stål AISI 316L (1.4404, CF3M)
6KäglaSyrafast stål AISI 316L (1.4404, CF3M)
7StyrskivaSyrafast stål AISI 316L (1.4404, CF3M)
8FjäderkåpaSyrafast stål AISI 316 (1.4408, CF8M)
9Kåpa/lättverkSyrafast stål AISI 316L (1.4404, CF3M)
10StällskruvSyrafast stål AISI 316L (1.4404, CF3M)
11Bussning ställskruvPTFE (polytetrafluoreten)
12Mottryckskompenserande veckbälg (vid beteckning -V)Syrafast stål AISI 316Ti (1.4571)

Mått och vikt

Dimensionsområde (DN): 20 - 25

DN15202532
InloppG1/2 utv.G3/4 utv.G1 utv.G11/4 utv.
UtloppG1 inv.G1 inv.G11/2 inv.G11/2 inv.
Sätesdiameter99/1313/17,517.5
A75757575
B52525656
C14161820
D (max)282282283283
D (max) med bälg314314315315
E150150150150
Vikt3.13.13.93.9
Vikt med bälg3.93.94.74.7
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftande för vätskor). Med eller utan lättverk för manuell provning. Metalltätande kägla. Om möjligt bör mjuktätande kägla (se AT4587A) användas då den har en högre täthet och är lättare att renovera. För öppningstryck högre än 250 barg se AT4589A.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316L (1.4404, CF3M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -270 - 400

Tryckklass (PN): 100 - 250

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Nedblåsning och tryckstegring

MediaNedblåsningTryckstegring
Ånga/gasMax 10 % vid öppningstryck ≥ 3 bar(g)Max 5 % vid öppningstryck ≥ 1 bar(g)
Max 0,3 bar vid öppningstryck < 3 bar(g)Max 0,1 bar vid öppningstryck < 1 bar(g)
VätskaMax 20 % vid öppningstryck ≥ 3 bar(g)Max 10 % vid öppningstryck ≥ 1 bar(g)
Max 0,6 bar vid öppningstryck < 3 bar(g)Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

SätesdiameterÅnga/gas (KDG)Vätska (KF)
Do 9 mm0.830.61
Do 13 mm0.810.53
Do 17,5 mm0.790.52

Kapacitet vatten

ÖppningstryckSätesdiameter 9 mmSätesdiameter 13 mmSätesdiameter 17,5 mm
0.221773871
0.530795475
141697413
23252589610484
33983722212840
44600833914826
55143932316576
656341021318158
760851103119613
865051179320968
1072731318523443
1279671444425680
1486061560127738
1692001667829653
1897581769031452
20102861864733153
25115002084837066
30125982283840604
40145472637146886
50162642948352420
60178163229757423
70192443488562024
80205723729466306
100230014169674133
1502817051067
2003252858967
25036368
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet luft

ÖppningstryckSätesdiameter 9 mmSätesdiameter 13 mmSätesdiameter 17,5 mm
0.270111
0.5114182
1167275
2131267463
3176360636
4222452799
5267544961
63126351123
73577271286
84028191448
1049210031773
1258311872098
1467313702423
1676315542747
1885317383072
2094419223397
25116923814209
30139528415021
40184637596645
50229746788269
60274955979893
703200651611516
803651743513140
1004554927216388
150681013866
200906618460
25011322
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.

Se separat bruksanvisning.
