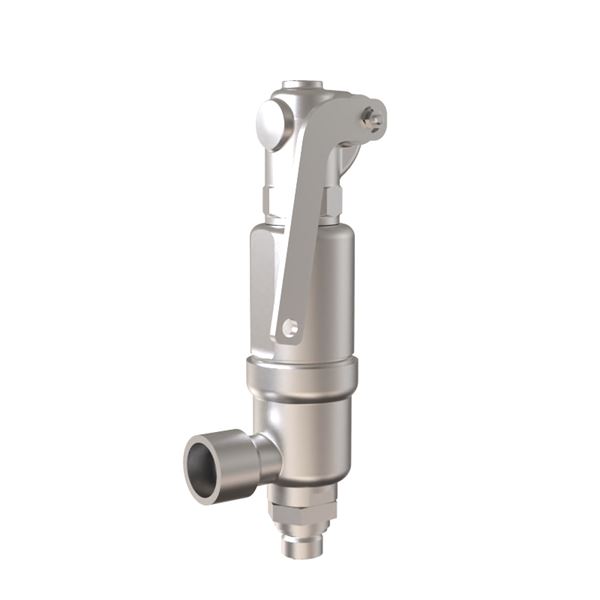

Säkerhetsventil AT 4588A-2-25

Säkerhetsventil
Av rostfritt stål 1.4404 (inloppshus) resp.
1.4408/CF8M (utloppshus)
Säte 17,5mm
Metalliskt tätande kägla
Utan lättverk
Inlopp utv gänga G1
Utlopp inv gänga G1 1/2

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Mått och vikt

Nettovikt (kg): 3.9

Bruttovikt (kg): 3.9

DN: 25

Mått A (mm): 75

Mått B (mm): 56

Mått C (mm): 18

Mått D (mm): 283

Mått E (mm): 150

Sätesdiameter (mm): 17.5

Tekniska data

Antal anslutningar: 2

Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 1

Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)

Ansl. 2 - spec.: 1 1/2

PN: 100

Temperatur (°C): -273 - 300

Utförande typ: Ventiler

Utförande: Utan lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.2 - 100

Kapacitetskoeffecient ånga/gas: 0.79

Kapacitetskoeffecient vätska: 0.52

Media: Vätgas

Fluidgrupp: category IV, Fluids group 1
