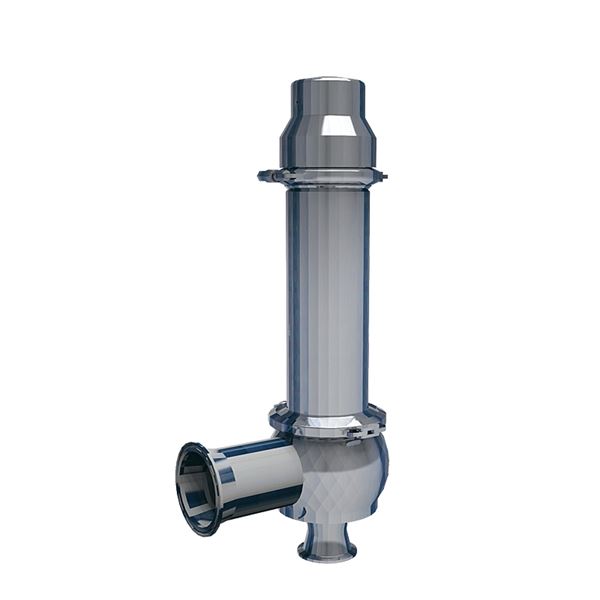

Säkerhetsventil AT 4988A-D4-65

Säkerhetsventil Clean-Service
Inlopp fläns DN65, PN16 enligt EN1092
Utlopp fläns DN100, PN16 enligt EN1092
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa med lättverk
Mjuktätande kägla (EPDM-FDA)
Ytfinhet Ra 0,750, mekaniskt polerat
Tätande gummibälg (EPDM-FDA)

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Mått och vikt

Nettovikt (kg): 26.5

Bruttovikt (kg): 26.5

DN: 65

Mått A (mm): 150

Mått B (mm): 112

Mått C (mm): 434

Mått I (mm): 546

Sätesdiameter (mm): 60

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN65, PN16

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN100, PN16

PN: 16

Temperatur (°C): 0 - 150

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Mjuktätning EPDM

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.1 - 10.34

Kapacitetskoeffecient ånga/gas: 0.7

Kapacitetskoeffecient vätska: 0.45

Fluidgrupp: category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur och öppningstryck.

Ytfinhet (Ra): 0,75, mekaniskt polerat
