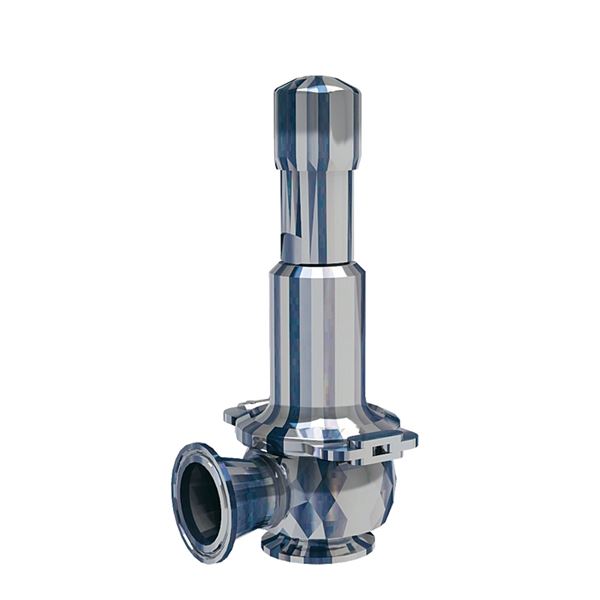

Säkerhetsventil AT 4983C4TC1

Säkerhetsventil Clean-Service
Inlopp CO-clamp 1'' ISO 2852
Utlopp CO-clamp 1'' ISO 2852
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa med lättverk
Mjuktätande kägla (Kalrez-FDA)
Ytfinhet Ra 0,750, mekaniskt polerat
Tätande gummibälg (EPDM-FDA)

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Mått och vikt

Nettovikt (kg): 1.6

Bruttovikt (kg): 1.6

DN: 25

Mått A (mm): 52

Mått B (mm): 29

Mått C (mm): 177

Sätesdiameter (mm): 13

Tekniska data

Antal anslutningar: 2

Ansl. 1: Clamp ISO 2852 (För rör enligt ISO 2037)

Ansl. 1 - spec.: 1

Ansl. 2: Clamp ISO 2852 (För rör enligt ISO 2037)

Ansl. 2 - spec.: 1 1/2

PN: 16

Temperatur (°C): 0 - 150

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Mjuktätning Kalrez

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.3 - 16

Kapacitetskoeffecient ånga/gas: 0.6

Kapacitetskoeffecient vätska: 0.4

Fluidgrupp: category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur och öppningstryck.

Ytfinhet (Ra): 0,75, mekaniskt polerat
