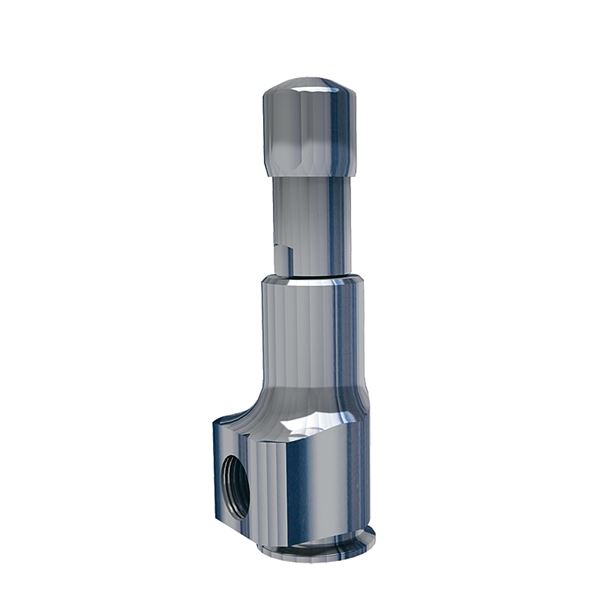

Clean Service-säkerhetsventil för hygieniska installationer, små kapaciteter. Av rostfritt syrafast stål.. Mjuktätande kägla.
| Produktserie | Säkerhetsventil AT 4981- |
|---|---|
| DN | 25 |
| PN | 16 |
| Öppningstryck bar(g) | 0.1 - 16 |
| Huvudmaterial | Rostfritt stål |
Säkerhetsventil Clean-Service (0,1-16 bar)
Inlopp CO-clamp 1” ISO 2852
Utlopp invändig G1/2
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa med lättverk
Mjuktätande kägla (EPDM-FDA)
Ytfinhet Ra 0,750, mekaniskt polerat
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Nettovikt (kg): 1.4
Bruttovikt (kg): 1.4
DN: 25
Mått A (mm): 30
Mått B (mm): 30
Mått C (mm): 173
Sätesdiameter (mm): 10
Antal anslutningar: 2
Ansl. 1: Clamp ISO 2852 (För rör enligt ISO 2037)
Ansl. 1 - spec.: 1
Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1/2
PN: 16
Temperatur (°C): -45 - 150
Utförande typ: Ventiler
Utförande: Gastätt lättverk, Mjuktätning EPDM
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 0.1 - 16
Kapacitetskoeffecient ånga/gas: 0.45
Kapacitetskoeffecient vätska: 0.37
Fluidgrupp: category IV, Fluids group 1
Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur och öppningstryck.
Ytfinhet (Ra): 0,75, mekaniskt polerat
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4981D2TC1 | Utan lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D2TC1RA08 | Utan lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4TC1 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4TC1RA08 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4TC1RA08-2 | Gastätt lättverk, Mjuktätning EPDM | 25 | 68 | 16 - 68 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4TC1/TC1 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4TC1/TC1RA05 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4TC1/G3/4RA05 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981L2TC1 | Utan lättverk, Mjuktätning Viton | 25 | 16 | 0,1 - 16 | -20 - 180 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981L4TC1 | Gastätt lättverk, Mjuktätning Viton | 25 | 16 | 0,1 - 16 | -20 - 180 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981C2TC1 | Utan lättverk, Mjuktätning Kalrez | 25 | 16 | 0,1 - 16 | 0 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981C2TC1RAO5 | Utan lättverk, Mjuktätning Kalrez | 25 | 16 | 0,1 - 16 | 0 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981C4TC1 | Gastätt lättverk, Mjuktätning Kalrez | 25 | 16 | 0,1 - 16 | 0 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981C4TC1RA05 | Gastätt lättverk, Mjuktätning Kalrez | 25 | 16 | 0,1 - 16 | 0 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981K4TC1 | Gastätt lättverk, Mjuktätning Neopren | 25 | 16 | 0,1 - 16 | -40 - 100 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO1RA05 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO3/4/G3/4 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO3/4/G3/4RA05 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO3/4/NPT3/4 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO3/4/BO1 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO1/BO1 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4BO1/BO1RA05-2 | Gastätt lättverk, Mjuktätning EPDM | 25 | 68 | 16 - 68 | -45 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981C4BO1/BO1 | Gastätt lättverk, Mjuktätning Kalrez | 25 | 16 | 0,1 - 16 | 0 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981C4BO1/BO1RA05-2 | Gastätt lättverk, Mjuktätning Kalrez | 25 | 68 | 16 - 68 | 0 - 250 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4DO25 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
| AT 4981D4DO25/G3/4 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | -45 - 150 | 10 | Förfrågan | Förfrågan | Offert |
