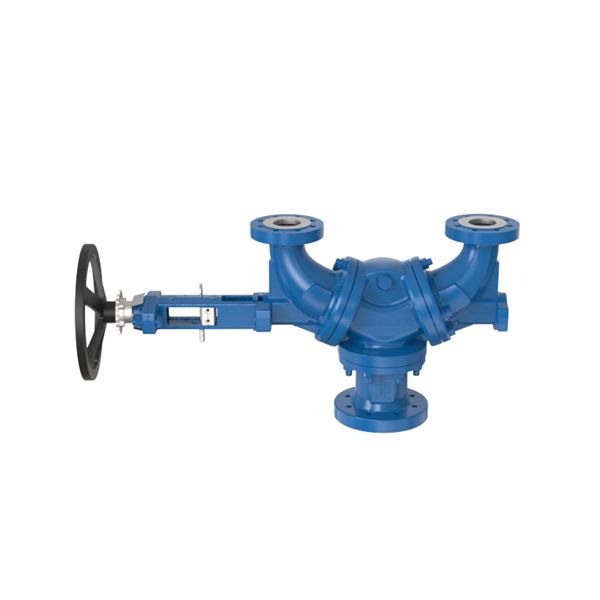

Compact-variant för mindre flöden, för större flöden se AT4531 (Flow-varianten). En vÀxelventil möjliggör vÀxling mellan tvÄ sÀkerhetsventiler sÄ att systemet alltid förblir trycksÀkrat. Detta gör det möjligt att utföra service och underhÄll pÄ en ventil utan att behöva stÀnga ner hela produktionen. Konstruktionen sÀkerstÀller att flödet aldrig blockeras under sjÀlva vÀxlingen, vilket garanterar ett konstant skydd mot övertryck.
| DimensionsomrÄde (DN) | 25 - 400 |
|---|---|
| Tryckklass (PN) | 10 - 40 |
| Huvudmaterial | StÄl, Rostfritt stÄl |
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4530-OFFERT | Förfrågan | Förfrågan | Offert |
LESER:s Change-over Valve Àr en innovativ lösning som sÀkerstÀller kontinuerlig och sÀker drift av industriprocesser, Àven under underhÄll av sÀkerhetsventiler. Detta minskar risken för kostsamma driftstopp. Produkten möjliggör vÀxling mellan tvÄ installerade sÀkerhetsventiler, sÄ att en ventil kan servas medan den andra skyddar processen. Detta garanterar tillgÀnglighet och sÀkerhet 24/7.
Vanliga anvÀndningsomrÄden Àr
- Petrokemisk industri
- Kylprocesser
- CO2-kylning
- Tanklagring
- Olja- och gas
- Tekniska gaser
- Kemiindustri
- Ăvrig industri
Modellerna 320 Flow och 330 Compact Àr vidareutvecklingar av LESERs tidigare modell 310. Vid utvecklingen av den nya vÀxelventilen har hÀnsyn tagits till de varierande krav som olika applikationer stÀller. För att sÀkerstÀlla en optimal lösning för varje installation har tvÄ olika ventiltyper utvecklats. Typ 330 Compact (AT4530) Àr utformad för att uppfylla tryckfallskraven i standardapplikationer, medan typ 320 Flow (AT4531) Àr utvecklad för mer krÀvande förhÄllanden. Typ 320 Flow (AT4531) Àr det sjÀlvklara valet vid installationer med extra rördragning eller i kombination med höglyftande sÀkerhetsventiler, dÀr det Àr extra viktigt med mycket lÄga tryckförluster i vÀxelventilen.
PSC.1 VĂ€xelventiler
VĂ€xelventil AT 4530, DN ..., PN... .
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
Omfattas av anmÀlningsplikt enligt REACH: Nej

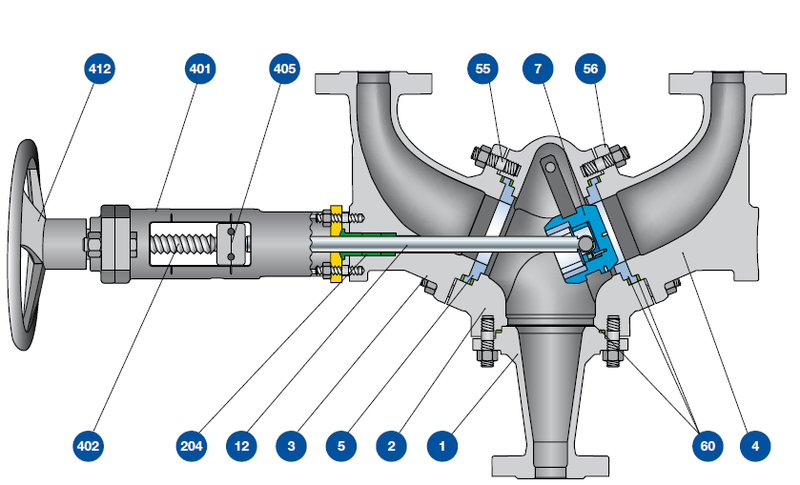

| Pos | Komponent | StÄl | LÄgtemperatursstÄl | Rostfritt stÄl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Inloppshus | StÄl GP240GH N (1.0619) | LÄgtemperatursstÄl SA 352 LCB | Syrafast stÄl AISI 316 (1.4408, CF8M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Hus | StÄl GP240GH N (1.0619) | LÄgtemperatursstÄl SA 352 LCB | Syrafast stÄl AISI 316 (1.4408, CF8M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3-4 | Rörböjar | StÄl GP240GH N (1.0619) | LÄgtemperatursstÄl SA 352 LCB | Syrafast stÄl AISI 316 (1.4408, CF8M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | SÀte 1) | Syrafast stÄl AISI 316L (1.4404) | Syrafast stÄl AISI 316L (1.4404) | Syrafast stÄl AISI 316L (1.4404) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | KÀgla 1) | Syrafast stÄl AISI 316L (1.4404) | Syrafast stÄl AISI 316L (1.4404) | Syrafast stÄl AISI 316L (1.4404) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Spindel DN25-50 †150 °C | Martensitiskt rostfritt stÄl (1.4021) | Syrafast stÄl AISI 316L (1.4404) | Syrafast stÄl AISI 316L (1.4404) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Spindel DN25-50 > 150 °C | Martensitiskt rostfritt stÄl (1.4021) hÀrdat | Austenitiskt rostfritt stÄl (1.4980) hÀrdat | Austenitiskt rostfritt stÄl (1.4980) hÀrdat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Spindel ℠DN65 †50 °C | Martensitiskt rostfritt stÄl (1.4021) | Syrafast stÄl AISI 316L (1.4404) | Syrafast stÄl AISI 316L (1.4404) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Spindel ℠DN65 > 50 °C | Martensitiskt rostfritt stÄl (1.4021) hÀrdat | Austenitiskt rostfritt stÄl (1.4980) hÀrdat | Austenitiskt rostfritt stÄl (1.4980) hÀrdat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | Glandpackning | Grafit | Grafit | Grafit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 401 | Bygelblock | StÄl GP240GH N (1.0619) | StÄl GP240GH N (1.0619) | Syrafast stÄl AISI 316 (1.4408, CF8M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 402 | GÀngad spindel | StÄl C35 (1.0501) | StÄl C35 (1.0501) | StÄl C35 (1.0501) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 405 | Positionsindikator | Syrafast stÄl AISI 316 (1.4408, CF8M) | Syrafast stÄl AISI 316 (1.4408, CF8M) | Syrafast stÄl AISI 316 (1.4408, CF8M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 412 | Ratt | StÄl DD13 (1.0335) | StÄl DD13 (1.0335) | StÄl DD13 (1.0335) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Bult | StÄl (1.7225) | Rostfritt stÄl A4-70 | Rostfritt stÄl A4-70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Mutter | StÄl (1.7225) | Rostfritt stÄl A4-70 | Rostfritt stÄl A4-70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Packning | Grafit | Grafit | Grafit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1) Stelliterad vid P > 63 bar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

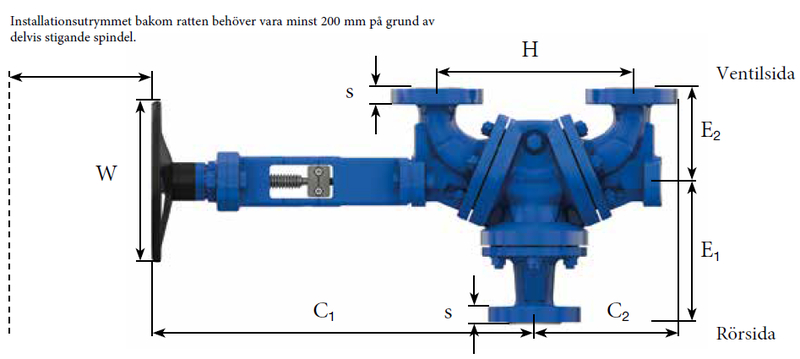

DimensionsomrÄde (DN): 25 - 400
| DN ventilsida | 25 | 40 | 50 | 65 | 80 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E1 | 252 | 242 | 252 | 275 | 275 | 330 | |||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | 160 | 160 | 160 | 245 | 245 | 270 | |||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 650 | 650 | 650 | 760 | 760 | 816 | |||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 216 | 244 | 247 | 334 | 344 | 366 | |||||||||||||||||||||||||||||||||||||||||||||||||
| s 1) 2) | 26 | 30 | 33 | 35 | 38 | 42 | |||||||||||||||||||||||||||||||||||||||||||||||||
| W | 250 | 250 | 250 | 250 | 250 | 400 | |||||||||||||||||||||||||||||||||||||||||||||||||
| H | 270 | 330 | 330 | 475 | 475 | 475 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Vikt | 73 | 78 | 79 | 117 | 125 | 185 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 1) FlÀnstjockleken och ytterdiametern av anslutningsflÀnsen kan vara större Àn vad normen specifierar. 2) Dimensionerna har en gjuttolerans pÄ +/- 5 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN ventilsida | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E1 | 329 | 381 | 499 | 594 | 619 | 652 | 672 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | 270 | 285 | 394 | 378 | 450 | 450 | 460 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 816 | 853 | 1178 | 1178 | 1408 | 1463 | 1615 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 421 | 442 | 611 | 645 | 664 | 689 | 799 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| s 1) 2) | 42 | 45 | 51 | 57 | 60 | 43 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W | 400 | 400 | 850 | 850 | 1200 | 1200 | 1200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 560 | 560 | 840 | 840 | 840 | 840 | 1000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vikt | 209 | 270 | 565 | 782 | 1003 | 1038 | 1375 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1) FlÀnstjockleken och ytterdiametern av anslutningsflÀnsen kan vara större Àn vad normen specifierar. 2) Dimensionerna har en gjuttolerans pÄ +/- 5 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN ventilsida | 25 | 40 | 50 | 65 | 80 | 100 | 200 |
|---|---|---|---|---|---|---|---|
| E2 utv. ventilsida | 180 | 180 | 180 | - | 265 | 270 | 334 |
| C1 utv. ventilsida | 650 | 714 | 714 | - | 760 | 815 | 1139 |
| C2 utv. ventilsida | 230 | 316 | 320 | - | 386 | 409 | 474 |
| H utv. ventilsida | 330 | 475 | 475 | - | 560 | 560 | 560 |
| Vikt utv. ventilsida | 74 | 85 | 87 | - | 125 | 190 | 532 |
| DN ventilsida/rörsida | 25/40 | 25/50 | 40/50 | 65/80 | 100/125 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E1 utv. rörsida | 242 | 252 | 252 | 245 | 330 | ||||||||||||||||||
| s rörsida 1) 2) | 30 | 33 | 33 | 38 | 42 | ||||||||||||||||||
| Vikt standard ventilsida och utv. rörsida | 74 | 75 | 78 | 121 | 189 | ||||||||||||||||||
| Vikt utv. ventilsida och rörsida | 75 | 76 | 86 | - | 194 | ||||||||||||||||||
| 1) FlÀnstjockleken och ytterdiametern av anslutningsflÀnsen kan vara större Àn vad normen specifierar. 2) Dimensionerna har en gjuttolerans pÄ +/- 5 mm |
|||||||||||||||||||||||
Den patenterade designen ger ett robust och flödesoptimerat utförande, vilket minimerar tryckfall och förenklar handhavandet. Bytet mellan ventiler sker sĂ€kert och enkelt med en ratt, och det Ă€r omöjligt att stĂ€nga bĂ„da sidor samtidigt â vilket sĂ€kerstĂ€ller att alltid en sĂ€kerhetsventil Ă€r aktiv.
För att garantera att sÀkerhetsventilen kan uppfylla sin funktion Àr det viktigt att hÄlla tryckfallet i inloppsledningen inom tillÄtna grÀnser. VÀxelventilen Àr en del av inloppsledningen och behöver dÀrför tas med i berÀkningen - tryckfallskoefficienter och kvs-vÀrden hittas under kapitel Tekniska data.
Huvudmaterial: StÄl, Rostfritt stÄl
Huvudmaterialkod: StÄl GP240GH N (1.0619), Syrafast stÄl AISI 316 (1.4408, CF8M)
Temperatur (°C): -200 - 411
Tryckklass (PN): 10 - 40
| DN ventilsida | DN rörsida | Tryckfallskoefficient ζ | KVS m3/h | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 0.58 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 40* | 0.25 | 56 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 50* | 0.21 | 59 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 40 | 0.7 | 76 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 50* | 0.51 | 90 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 50 | 0.88 | 107 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 65 | 0.7 | 202 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 80* | 0.56 | 226 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 80 | 0.89 | 271 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 100 | 0.52 | 555 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 125* | 0.4 | 632 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 125 | 0.8 | 699 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 150 | 0.91 | 943 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 200 | 0.67 | 1954 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 250 | 0.74 | 2905 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 300 | 1.07 | 3479 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 350 | 1.11 | 4649 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 400 | 0.79 | 7198 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Version med expansion pÄ rörsidan | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ventilen Àr underhÄllsfri och har testats för lÄng livslÀngd (över 1 000 vÀxlingar) och olika driftsförhÄllanden.
