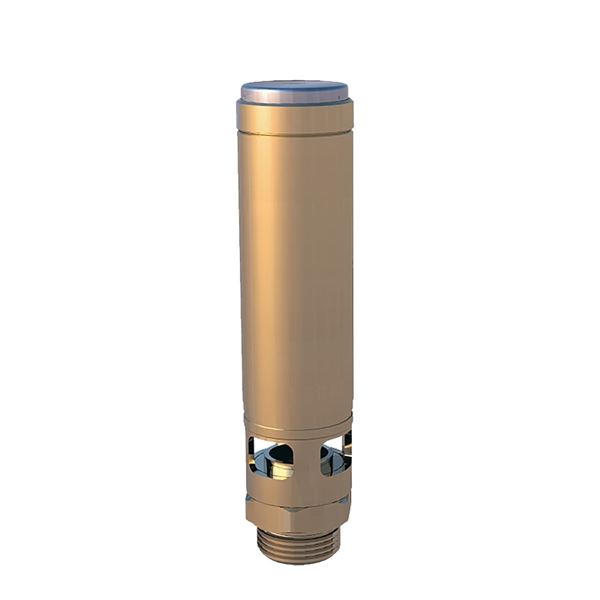

Säkerhetsventil AT 4698B

Friblåsande säkerhetsventil (utan utloppsanslutning) av mässing. Mjuktätad (Viton) kägla. Inlopp utvändig gänga G1/2-G2.

Dimensionsområde (DN)	15 - 50
Tryckklass (PN)	30 - 50
Temperatur (°C)	-60 - 225
Huvudmaterial	Mässing

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 4698B15	15	50	0,2 - 50	-60 - 225	2025-11-27 Beställningsvara	3 510 SEK	Antal
AT 4698B20	20	50	0,2 - 50	-60 - 225	2025-11-27 Beställningsvara	3 980 SEK	Antal
AT 4698B25	25	50	0,2 - 50	-60 - 225	2025-11-27 Beställningsvara	4 670 SEK	Antal
AT 4698B32	32	50	0,2 - 50	-20 - 200	2025-11-27 Beställningsvara	6 900 SEK	Antal
AT 4698B40	40	50	0,2 - 50	-20 - 200	2025-11-27 Beställningsvara	8 200 SEK	Antal
AT 4698B50	50	30	0,2 - 30	-20 - 200	2025-11-27 Beställningsvara	15 400 SEK	Antal
AT 4698B-10-15	15	50	10	-20 - 200	2025-11-03 I lager	3 510 SEK	Antal
AT 4698B-8,5-25	25	50	8,5	-20 - 200	2025-11-03 I lager	4 670 SEK	Antal
AT 4698B-10-25	25	50	10	-20 - 200	2025-11-03 I lager	4 670 SEK	Antal

Produktinformation

Användningsområde

Friblåsande säkerhetsventil för tryckkärl och rörledningssystem för luft och andra neutrala gaser.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil AT4698B, G ..., friblåsande, öppningstryck: ... barg.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) samt 2014/68/EU (Pressure Equipment Directive), enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Armatec nr AT4698B, fabrikat, CE-märke, DN, PN, material samt D/G-koefficienten (för luft/gas). Dessutom finns på ventilhuset TÜV's godkännandenummer med tillverkarens artikelnummer 812sGK.

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

DN	SCIP nummer
15	58e3e964-966c-401a-ad91-f6b9117e4bfd
20	58e3e964-966c-401a-ad91-f6b9117e4bfd
25	58e3e964-966c-401a-ad91-f6b9117e4bfd
32	58e3e964-966c-401a-ad91-f6b9117e4bfd
40	58e3e964-966c-401a-ad91-f6b9117e4bfd
50	58e3e964-966c-401a-ad91-f6b9117e4bfd

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus/inloppsstuds	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kägeltätning	FPM/FKM (fluorgummi)
3	Kägla	Rostfritt stål AISI 304 (1.4301)
4	Fjäder	Rostfritt stål AISI 302 (1.4310)
5	Fjäderkåpa	Mässing (CuZn40Pb2) (CW617N) (2.0402)

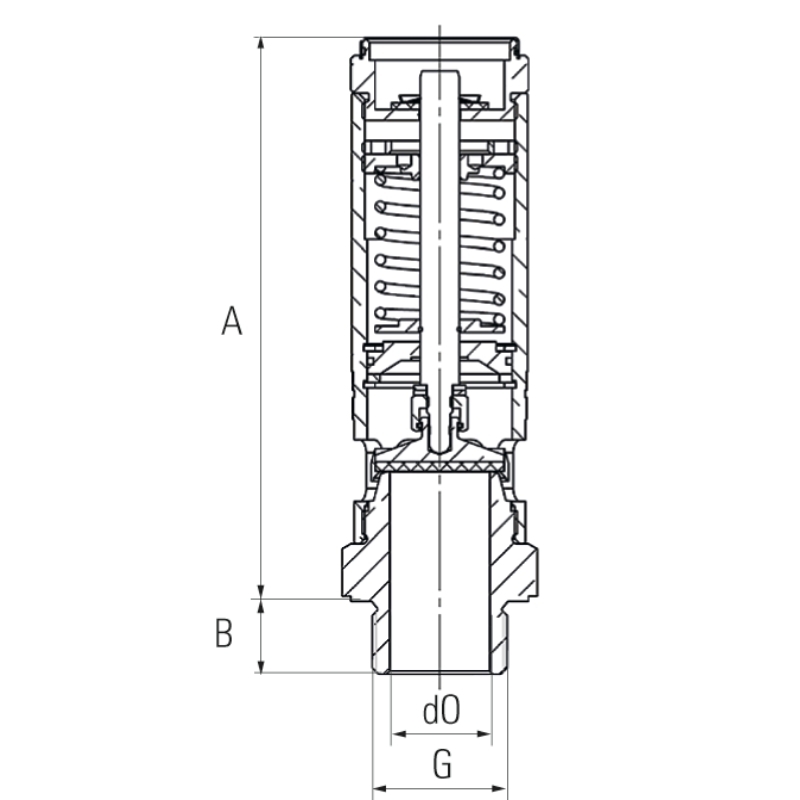

Mått och vikt

Dimensionsområde (DN): 15 - 50

DN	15	20	25	32	40	50
Inlopp	G1/2 utv.	G3/4 utv.	G1 utv.	G1 1/4 utv.	G1 1/2 utv.	G2 utv.
Sätesdiameter	14	20	24	32	32	48
A	144	177	177	215	215	282
B	12	15	15	22.5	22.5	26
Vikt	0.6	1.3	1.3	2.6	2.6	5.4

Funktion och konstruktion

Direktverkande, fjäderbelastad säkerhetsventil.
Friblåsande, med lättverk för manuell provning.
Käglan är försedd med mjuktätning av fluorgummi ("Viton").

Ventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Nedblåsning max 10 % av öppningstrycket.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing

Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Temperatur (°C): -60 - 225

Tryckklass (PN): 30 - 50

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 7-1 (BSPT, Kr), Utvändig gänga NPT (ANSI/ASME B)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Kommentar till färg: Mässing

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Ventilen har utvändig rörgänga.
Monteras lodrätt med fjäderkåpan rakt uppåt.
Friblåsande ventil, dvs ingen utloppsledning kan installeras.
För övrig information se bruksanvisning.
