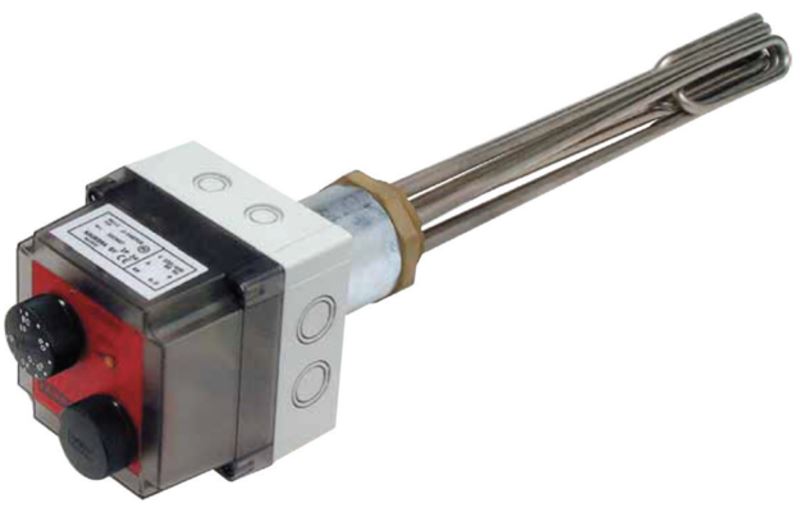

Elpatron AT 8526ELA

Användningsområde

Elpatron för reservuppvärmning av värmevatten/tappvarmvatten till ackumulatortankar.

AMA-text

PLD.21 Tryckkärl för värmebärare eller köldbärare

Elpatron AT 8526ELA.... med effekt... KW för reservuppvärmning av tappvarmvatten/värmevatten i ackumulatortank. Inklusive termostat och överhettningsskydd.

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2026-03-03

Mått och vikt

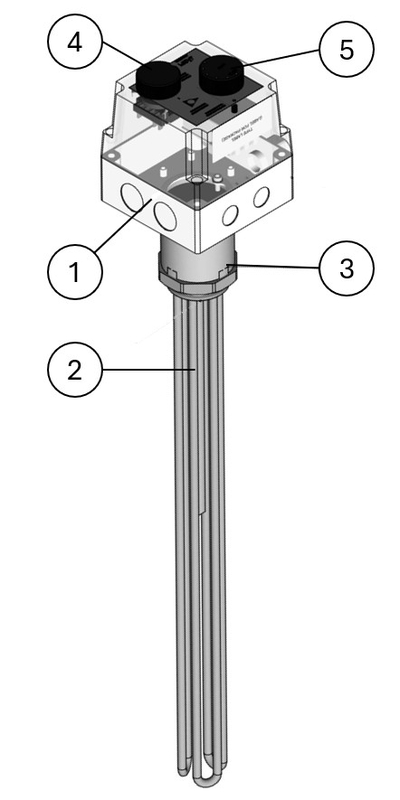

Funktion och konstruktion

Elpatronen består av en 3-polig termostat och ett 3-poligt överhettningsskydd. Kopplingsbox inklusive temperaturreglerande termostat och överhettningsskydd. Anslutningsplint och intern kabeldragning 100 mm som standard. Max 3-7,5 kW, 3-fas 230/400 V. Som riktlinje är förväntad livslängd för själva motståndstråden för vattenpatroner i ett slutet värmesystem minst 30'000-40'000h (8h/dag i 10-14år).

Monteringsverktyg säljs separat.

För kopplingsschema, se bruksanvisning.

Dimensionering, kontakta Armatec.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4401)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316 (1.4401)

Temperatur (°C): 30 - 95

Temperatur noteringar: Termostaten fungerar mellan 30-95°C och är ställbar mellan de temperaturerna. Temperaturbegränsaren slår av vid 110°C.

BK04 kod: 20008 Elpatroner och reservdelar pannor

IP klass: IP34

Installation och underhåll

Elpatronen monteras tillsammans med kopplingsbox, och är anpassad för montage med 100mm isolering. Kontrollera storlek på gänga samt instickningslängden, använd gängtätning vid behov. Elpatronen kan orienteras i alla riktningar i tank men skall vara helt täckt av fluid innan ström kopplas på. För detaljerade monterings- och installationsanvisningar se bruksanvisning. Produkten är underhållsfri.
