Elpatron för reservuppvärmning av värmevatten/tappvarmvatten till ackumulatortankar.
| Temperatur (°C) | -10 - 125 |
|---|
| Artikelnummer | Artikel beskrivning | Antal | |||
|---|---|---|---|---|---|
| AT 8526EL3KW | Elpatron 3,0 kW Material: Incoloy 825 | 2025-05-21 | 5 400 SEK | ||
| AT 8526EL4KW | Elpatron 4,5 kW Material: Incoloy 825 | 2025-05-21 | 5 400 SEK | ||
| AT 8526EL6KW | Elpatron 6 kW Material: Incoloy 825 | 2025-05-21 | 6 100 SEK | ||
| AT 8526EL7KW | Elpatron 7,5 kW Material: Incoloy 825 | ||||
| AT 8526EL9KW | Elpatron 9 kW Material: Incoloy 825 Installationsläng 470mm | 2025-05-21 | 6 300 SEK | ||
| AT 8526EL10KW | Elpatron 10 kW Material: Incoloy 825 | 2025-06-19 | 6 300 SEK |
Elpatron för reservuppvärmning av värmevatten/tappvarmvatten till ackumulatortankar.
PLD.21 Tryckkärl för värmebärare eller köldbärare

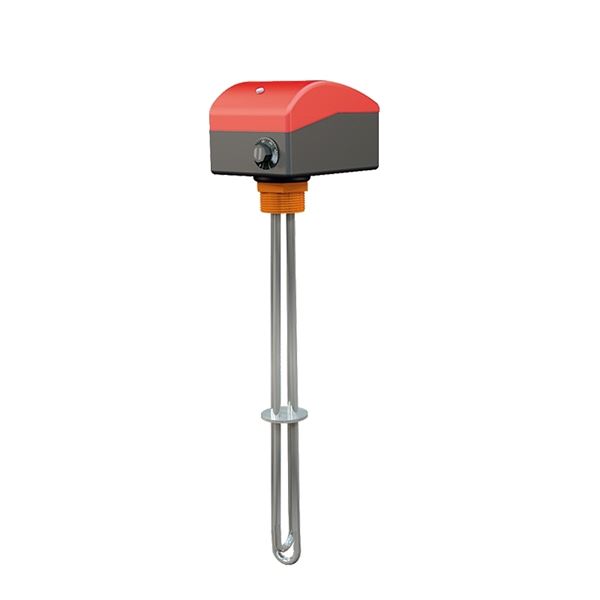

Elpatron AT 8526EL.... med effekt... KW för reservuppvärmning av tappvarmvatten/värmevatten i ackumulatortank. Inklusive termostat och överhettningsskydd. Elpatronen är tillverkad i Incoloy 825 med mässingmutter.
2006/95 EEC (LVD), 2004/108 EEC (EC)
Elpatronerna är i överenstämmelse med EC-direktiven 2006/95/EC Elektrisk utrustning designad för användning inom begränsat spänningsområde samt EMC-direktiven 2004/108/EC Elektromagnetiskt kompatibilitet enligt EN6335-1.
Reach datum: 2025-04-29

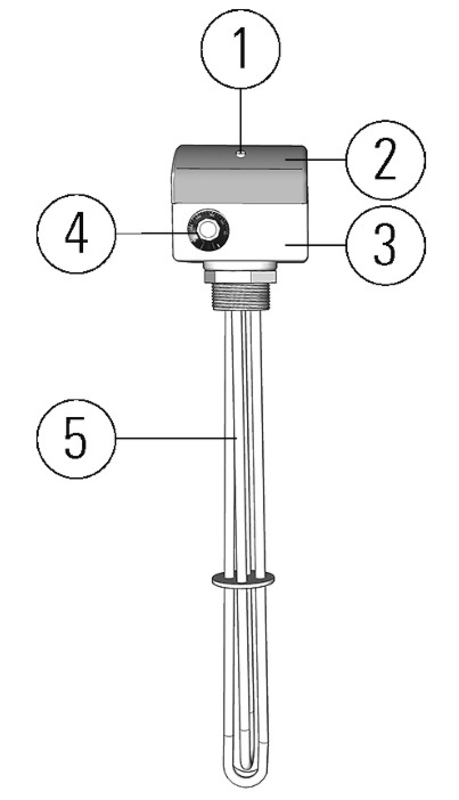

| Pos | Komponent | Material |
|---|---|---|
| 1 | Återställningsknapp | |
| 2 | Lock | |
| 3 | Kopplingsbox | |
| 4 | Kontrollreglage | |
| 5 | Elpatron |
| Artikelnummer | 8526EL3KW | 8526EL4KW | 8526EL6KW | 8526EL7KW | 8526EL9KW | 8526EL10KW |
|---|---|---|---|---|---|---|
| Längd (mm) | 260 | 390 | 420 | 640 | 470 | 680 |
Elpatronen består av en 2-polig termostat och ett 3-poligt överhettningsskydd. Max 10 000 W, 3-fas 400 V. Kopplingsbox S7 inklusive termostat och överhettningsskydd. Anslutningsplint och intern kabeldragning (100 mm, 150 mm eller 200 mm) 100 mm som standard. För kopplingsschema, se bruksanvisning.
Dimensionering
Kontakta Armatec.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Incoloy 825
Ingående material: Rostfritt stål
Ingående materialkod: Incoloy 825
Temperatur (°C): -10 - 125
BK04 kod: 20008 Elpatroner och reservdelar pannor
IP klass: IP3X
Elpatronen monteras tillsammans med kopplingsbox, och är anpassad för montage med 100mm isolering. Kontrollera storlek på gänga samt instickningslängden, använd gängtätning vid behov. Elpatronen kan orienteras i alla riktningar i tank men skall vara helt täckt av fluid innan ström kopplas på. För detaljerade monterings- och installationsanvisningar se bruksanvisning. Produkten är underhållsfri.
Bruksanvisning (PDF-fil, 227 kB)
