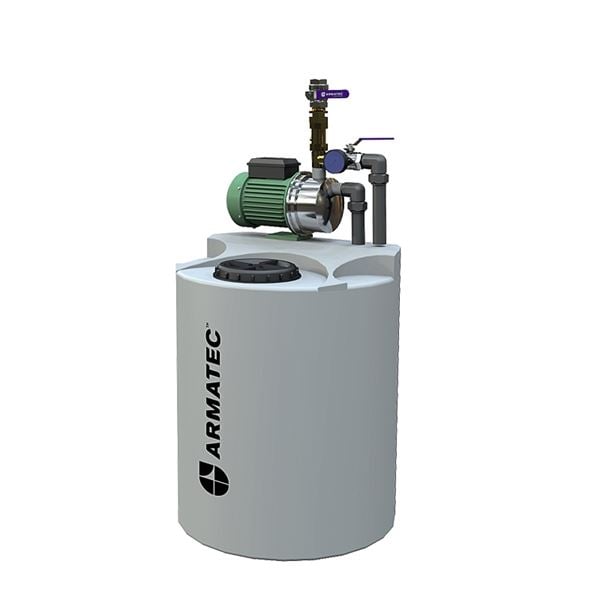

Komplett blandningskärl med påfyllningspump och nödvändig armatur för blandning och påfyllning av fluider. Pumpen har max pumphöjd 35 meter vid 0,8m³/h.
| Dimensionsområde (liter) | 60 - 1500 |
|---|---|
| Tryckklass (PN) | 0 |
| Temperatur (°C) | 0 - 80 |
| Huvudmaterial | Plaster |
| Artikelnummer | PN | Volym (l) | SundaHus | Antal | ||
|---|---|---|---|---|---|---|
| AT 8395A60 | 0 | 60 | D | 2025-05-13 | 14 900 SEK | |
| AT 8395A100 | 0 | 100 | D | 2025-05-13 | 15 700 SEK | |
| AT 8395A200 | 0 | 200 | D | 2025-06-03 | 18 600 SEK | |
| AT 8395A300 | 0 | 300 | D | 2025-05-13 | 21 800 SEK | |
| AT 8395A500 | 0 | 500 | D | 2025-06-19 | 25 100 SEK | |
| AT 8395A1000 | 0 | 1000 | D | 2025-06-19 | 35 700 SEK |
För blandning och påfyllning av fluider för kylsystem, till exempel blandningar av vatten och etylenglykol. Drifttryck max 4,3 bar.
PLB.2 Öppna cisterner för lagring av flytande medium
Blandningskärl AT 8395A... med volym ...liter, med självsugande påfyllningspump och tillhörande armatur.
2004/108 EEC (EC), 2006/42/EC (MD)
Produkten är CE-märkt
Öppet kärl, därför fritt från typgranskning och besiktning. Utrustningen är i överensstämmelse med MD 2006/42/EG och EMC 2004/108/EG samt är CE-märkta.
Märkning på produkt: Uppgifter om storlek, artikelnummer, tillverkningsår samt tillverkarens namn anges på kärlets märkskylt.
Byggvarubedömning: Undviks
BVB ID: 48942
SundaHus: D

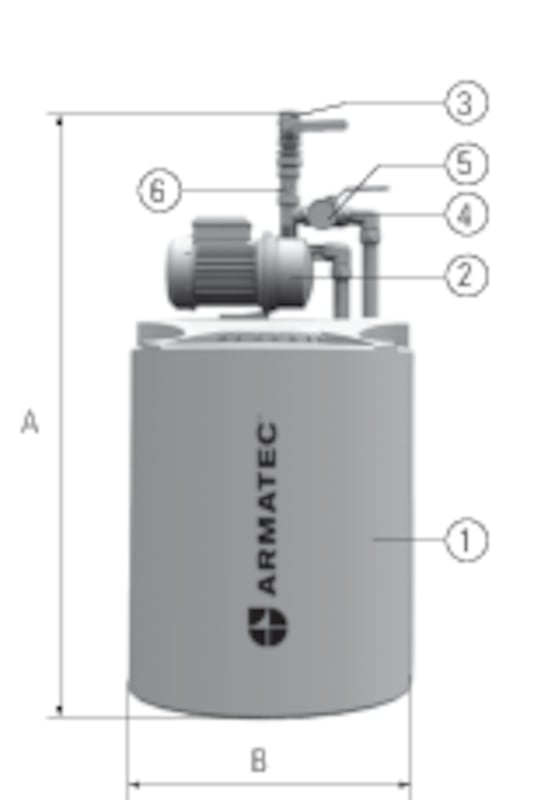

| Pos | Komponent | Material |
|---|---|---|
| 1 | Kärl (8395BUXXx) | PE (polyeten) |
| 2 | Påfyllningspump (Wilo-Jet WJ203, AT8395JP5A) | |
| 3 | Påfyllningsventil (AT3640-25) | Mässing |
| 4 | Blandningsventil (AT3634-25) | Mässing |
| 5 | Tryckmätare (AT4258-8-6, gradering 0-6 bar) | |
| 6 | Kontrollerbar backventil (AT 1159-25) | Mässing |
Dimensionsområde (liter): 60 - 1500
| Artikelnummer | A | B | Nettovikt (kg) |
|---|---|---|---|
| 8395A60 | 1040 | 450 | 15 |
| 8395A100 | 1190 | 520 | 18 |
| 8395A200 | 1730 | 520 | 22 |
| 8395A300 | 1675 | 650 | 29 |
| 8395A500 | 1925 | 750 | 34 |
| 8395A1000 | 1920 | 1050 | 50 |
Komplett blandningskärl med påfyllningspump och nödvändig armatur för blandning och påfyllning av fluider bestående av till exempel. 70 % vatten och 30 % etylenglykol. Blandning sker med hjälp av pumpen när påfyllningsventilen är stängd och blandningsventilen är öppen. När blandningen är klar öppnas påfyllningsventilen samtidigt som blandningsventilen stängs och fluiden pumpas in i systemet.
Kärlet är av livsmedelsgodkänd naturell MD-Polyeten som är återvinningsbar och korrosions- och kemikalie-beständig. På utsidan finns en tydlig volymmarkering som underlättar blandningen. Med självsugande jetpump, med pumphus och pumphjul av rostfritt stål och som har inbyggt termiskt motorskydd. Start och stopp sker med strömbrytaren som sitter direkt på pumpen.
Vid 35m uppfordningshöjd är maxflöde ca 0,8m³/h
Vid 10m uppfordningshöjd är maxflöde ca 5,5m³/hh

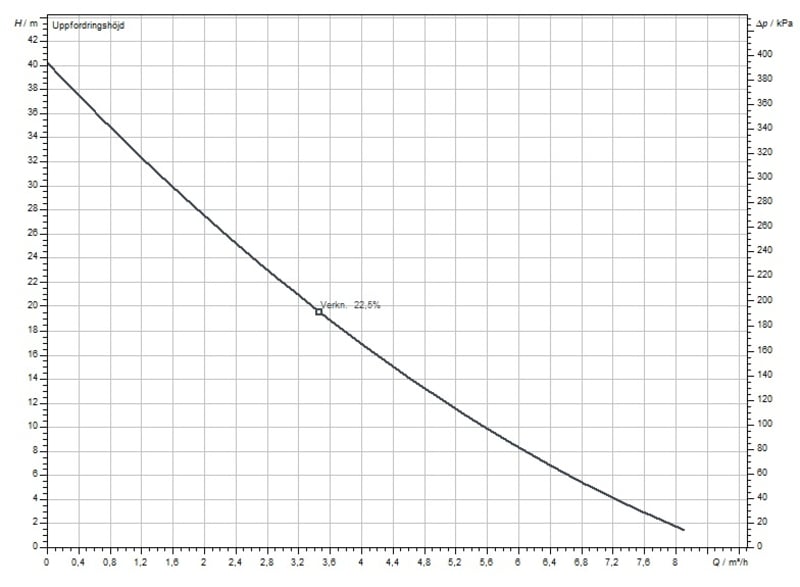

Se pumpkurva.
Jetpump till blandningskärl Max drifttryck 4,3 bar, 1-fas 230V 50Hz effekt 1,2kW, märkström 3,6A. Pump Wilo, Jet WJ 203 X (1~230 V)
För behov av större pump eller annan typ av kärl, konsultera Armatec.
Huvudmaterial: Plaster
Huvudmaterialkod: PE (polyeten)
Ingående material: Mässing, Plaster
Ingående materialkod: PE (polyeten)
Temperatur (°C): 0 - 80
Tryckklass (PN): 0
ETIM klassning: EC004540 - Blandningskärl
MagiCAD länk: https://redir.magicad.cloud/product/02488c4a-7d60-49c1-9faa-93fc6fa30b74
Möjlig montageposition: Vertikal
För enkel anslutning mot systemet ingår en rörkoppling med frilöpande kopplingsmutter DN25. Levereras med 2 meter kabel och jordad stickpropp. Kärlet har mjuktätande rörgenomföringar för max skydd mot syresättning av fluiden, vilken är färskvara och som annars snabbt bryts ned, med andra egenskaper som följd. Om utloppsledningen från säkerhetsventilen ska mynna i kärlet måste detta hållas trycklöst, annars påverkas säkerhetsventilens kapacitet och egenskaper.
Vid fyllningen av systemet, då pumpen suger från kärlet, måste locket vara uppskruvat så att luft får tillträde. Avtappning av kärlet görs genom att stänga påfyllningsventilen, lossa rörkopplingen med frilöpande mutter och lösgöra kärlet från röret. Skruva av locket, luta kärlet försiktigt och tappa av önskad mängd.
