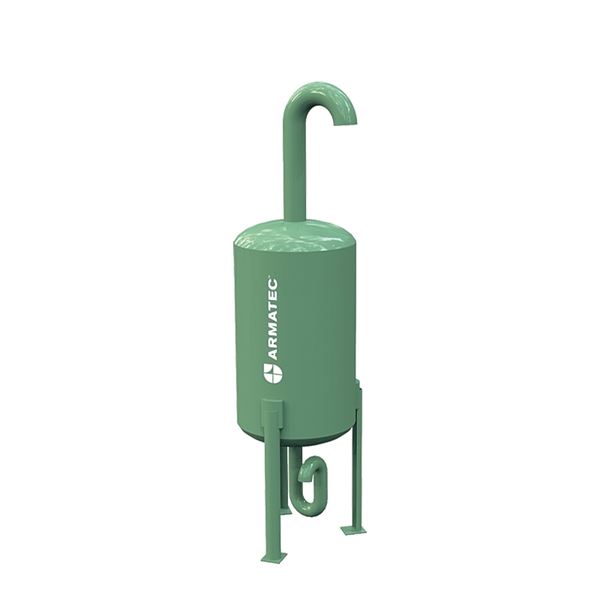

Avspänningskärl för avspänning av energiinnehållet och avskiljning av ånga från kondensat. Levereras med vattenlås för anslutning till golvbrunn.
| Dimensionsområde (liter) | 65 - 3000 |
|---|---|
| Temperatur (°C) | -10 - 180 |
| Huvudmaterial | Stål |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 8313-OFFERT | Avspänningskärl volym XXXL Inkl. vattenlås | Förfrågan | Förfrågan | Offert |
Utloppsledningen från respektive säkerhetsventil i en pannanläggning med effekten >100 kW och temperaturen >110 °C ska ledas till ett avspänningskärl. Här avspänns energiinnehållet och ångan avskiljs från kondensatet. Kan också gälla pannanläggning med temperatur ≤ 110 °C om utloppsledningarna ej kan mynna utvändigt utan att risk för personskada föreligger eller om dessa ska ledas vertikalt, till exempel över tak.
PLC.3 Öppna avspänningskärl
Avspänningskärl AT 8313-... med volym ...liter. Med ...st anslutning DN... för utloppsledningar från säkerhetsventiler, med anslutning DN... för imrör och anslutning DN... för vattenutloppsrör.
Öppet kärl, därför fritt från typgranskning och besiktning.
Märkning på produkt: Uppgifter om volym, material, tillverkningsår, tillverkarens namn samt tillverkningsnummer anges på kärlets märkskylt.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Mantel | Stål P235GH (1.0345) |
| 2 | Gavlar | Stål P235GH (1.0345) |
| 3 | Vattenlås | Stål P235GH (1.0345) |
| 4 | Svetsändar | Stål P265GH (1.0425) |
| 5 | Benställning | Stål (Rst 37.2) (1.0038) |
Dimensionsområde (liter): 65 - 3000
Utloppsledningen från respektive säkerhetsventil ansluts till avspänningskärlet från sidan på mantelns övre del. Vid avblåsning strömmar en blandning av hetvatten och ånga in i kärlet. Genom kärlets konstruktion avskiljs den avspända ångan från det varma vattnet och leds via utloppet till imröret som mynnar i det fria. Det varma vattnet avdräneras i kärlets botten och leds via ett vattenlås med luftgap till en golvbrunn.
Kärlet är försett med en invändig skärm, som hindrar vatten att ryckas med i ångflödet mot det fria. En anordning, vilken underlättar vattenutströmning mot golvbrunn. Levereras med vattenlås för anslutning till golvbrunn.
Huvudmaterial: Stål
Huvudmaterialkod: Stål (Rst 37.2) (1.0038), Stål P235GH (1.0345), Stål P265GH (1.0425)
Ingående material: Stål
Ingående materialkod: Stål (Rst 37.2) (1.0038), Stål P235GH (1.0345), Stål P265GH (1.0425)
Temperatur (°C): -10 - 180
BK04 kod: 20213 Tankar och avskiljare
Produktens färg: RAL 6019 - Pastellgrön
Samtliga anslutningar är svetsändar. De medföljande vattenlåsdelarna kan monteras i valfri riktning. I lågpunkten monteras en ventil, R15, för dränering. Kärlet är normalt underhållsfritt. Dock bör regelbunden korrosionskontroll göras. Studsarna får ej belastas! Exempelvis anslutande rörledning får inte belasta studsarna.
Avspänningskärlet är normalt underhållsfritt men regelbundna inspektioner för korrosion rekommenderas.
Produktdatablad AT8313 (PDF-fil, 569 kB)
