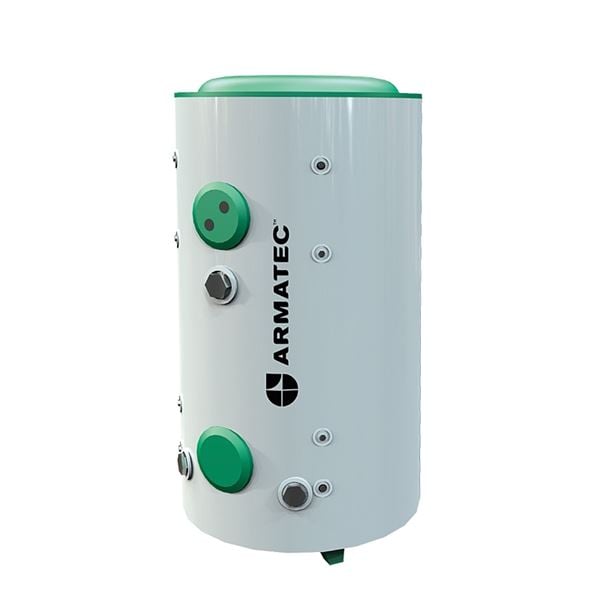

Ackumulatortank i stål för ackumulering/uppvärmning av värmevatten och beredning av tappvarmvatten genom slingor. Förberedd för varmvattenslingor och elpatroner. För hjälp med dimensionering och specialanpassning använd gärna: FÖRFRÅGNINGSUNDERLAG
| Dimensionsområde (liter) | 300 - 10000 |
|---|---|
| Tryckklass (PN) | 3 - 10 |
| Temperatur (°C) | 0 - 110 |
| Huvudmaterial | Stål |
| Artikelnummer | Namn | PN | Volym (l) | Ansl. 1 | Ansl. 1 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 8526B300 | Ackumulatortank AT | 6 | 300 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 29 500 SEK | |
| AT 8526B500 | Ackumulatortank AT | 6 | 500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 32 800 SEK | |
| AT 8526B750 | Ackumulatortank AT | 6 | 750 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 45 700 SEK | |
| AT 8526B1000 | Ackumulatortank AT | 6 | 1000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 42 500 SEK | |
| AT 8526B1500 | Ackumulatortank AT | 6 | 1500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 65 500 SEK | |
| AT 8526B2000 | Ackumulatortank AT | 6 | 2000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 79 700 SEK | |
| AT 8526B2500 | Ackumulatortank AT | 6 | 2500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 88 500 SEK | |
| AT 8526B3000 | Ackumulatortank AT | 6 | 3000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 101 600 SEK | |
| AT 8526B4000 | Ackumulatortank AT | 6 | 4000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-20 | 128 400 SEK |
Elpatron för reservuppvärmning av värmevatten/tappvarmvatten till ackumulatortankar.
Välj
Varmvattenslinga för snabb och effektiv uppvärmning av tappvatten/värmevatten.
VäljFör ackumulering/uppvärmning av värmevatten eller beredning av tappvarmvatten genom slingorna. Ackumulatortanken är förberedd för varmvattenslingor. Max. arbetstryck/temperatur varmvattenmagasin 10 bar/110°C. Produkten kan kundanpassas.
PLD.21 Tryckkärl för värmebärare eller köldbärare
Ackumulatortank AT 8526B.... med volym... liter i stål. Styrrör för god termisk
skiktning. Förberedd för varmvattenslingor och elpatroner. Isolerad med 100 mm
polyuretan, ytbeklädd med gavaniserad plåt.
AFS 2023:5, 8 paragraf
Uppfyller AFS 2016:1 8 § och ska därmed inte CE-märkas.
Reach datum: 2025-04-29

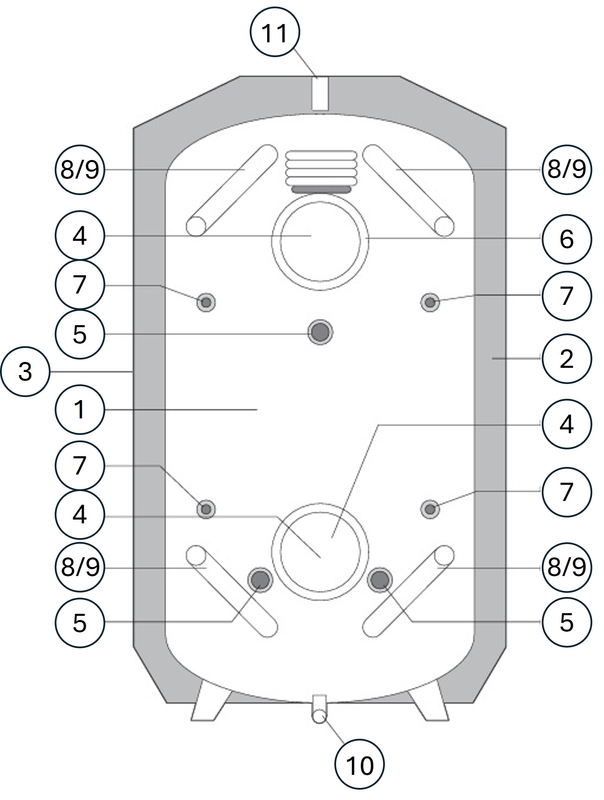

| Pos | Komponent | Material |
|---|---|---|
| 1 | Behållare | Stål S355JR (1.0045) |
| 2 | Isolering (100mm) | PUR (Polyuretan) |
| 3 | Galvaniserad skyddsplåt | |
| 4 | Lucka för varmvattenslinga (2st), diameter: 200mm | |
| 5 | Anslutning för elpatron (2-6 st), G 2 | |
| 6 | Anslutning varmvattenslinga (2 st), G 3/4 - G 2 | |
| 7 | Anslutningar för termometer (3 st), G 3/4 | |
| 8 | Anslutning till laddnings-vvx + styrrör, G 2 | |
| 9 | Anslutning till värmepanna + styrrör, G 2 | |
| 10 | Anslutning för avtappning, G 1 | |
| 11 | Anslutning för avluftning/säkerhetsventil, G 1 |
Dimensionsområde (liter): 300 - 10000
| Volym (l) | Höjd | Diameter | Nettovikt (kg) |
|---|---|---|---|
| 300 | 2050 | 710 | 130 |
| 500 | 1978 | 800 | 180 |
| 750 | 2026 | 950 | 300 |
| 1000 | 2129 | 1050 | 330 |
| 1500 | 2197 | 1250 | 430 |
| 2000 | 2240 | 1400 | 490 |
| 2500 | 2263 | 1500 | 540 |
| 3000 | 2300 | 1600 | 400 |
| 4000 | 2450 | 1800 | 690 |
Standardtank:
Tanken består av ett värmevattenmagasin i stål.
Isoleringen är 100 mm skarvlös polyuretan, ytbeklädd med galvaniserad plåt.
Varmvattenslinga kan monteras i topp- och/eller bottenlucka. Kan användas för uppvärmning av media i själva slingan, exempelvis tappvatten och/eller uppvärmning av media i tanken, exempelvis med solvärme.
Standardtankar har gängade anslutningar upp till DN50, större storlekar är flänsade.
Anslutningar för elpatron finns i mitten och nedre sektionen av tanken.
För gängade anslutning ingår styrrör för att säkerställa rätt termisk skiktning, detta finns som tillval till flänsade anslutningar.
Anslutningar för elpatroner:
300-1000literstankar har 2st.
1500literstankar har 3st.
2000-3000literstankar har 4st.
4000literstankar har 6st.
Tanken har hög energiklassificering med låga värmeförluster, runt 1-3°C per dygn, och anpassningsbar eleffekt med olika stora elpatroner.
Skiktplåt för optimal temperaturskiktning ingår inte som standard, men går att få som tillval till specialtank.
Vi erbjuder även tankar enligt kundens specifikation gällande mått och placering av anslutningar. Vid dimensionering, fyll i formuläret under nedladdningsbart eller vårt digitala förfrågningsunderlag som du hittar under fliken Teknisk hjälp, och kontakta Armatec vid vidare support.
Huvudmaterial: Stål
Huvudmaterialkod: Stål S355JR (1.0045)
Ingående material: Stål
Ingående materialkod: Stål S355JR (1.0045)
Temperatur (°C): 0 - 110
Tryckklass (PN): 3 - 10
ETIM klassning: EC010184 - Ackumulatortank tappvarmvatten
BK04 kod: 20213 Tankar och avskiljare
Möjlig montageposition: Vertikal
Ackumulatortanken installeras stående på plan golvyta. Det är mycket viktigt att tanken fylls med vatten innan ström påkopplas till eventuella elpatroner. Om ackumulatortanken blir installerad och inte används måste den genomspolas med vatten en gång per vecka. Produkten är annars underhållsfri.
Ackumulatortank AT 8526B Produktdatablad (PDF-fil, 359 kB)
DoC 300-500L (PDF-fil, 72 kB)
