Ackumulatortank för ackumulering/uppvärmning av tappvatten i rostfritt stål. För hjälp med dimensionering och specialanpassning använd gärna: FÖRFRÅGNINGSUNDERLAG
| Dimensionsområde (liter) | 300 - 4000 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | 0 - 110 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Namn | PN | Volym (l) | Ansl. 1 | Ansl. 1 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 8520A300 | Ackumulatortank 300 l AT | 10 | 300 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-09 | 38 000 SEK | |
| AT 8520A500 | Ackumulatortank AT | 10 | 500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-09 | 47 600 SEK | |
| AT 8520A750 | Ackumulatortank AT | 10 | 750 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-09 | 117 900 SEK | |
| AT 8520A1000 | Ackumulatortank 1000 l AT | 10 | 1000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-06-09 | 148 500 SEK | |
| AT 8520A1500 | Ackumulatortank 1500 l AT | 10 | 1500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Förfrågan | Förfrågan | Offert |
| AT 8520A2000 | Ackumulatortank 2000 l AT | 10 | 2000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Förfrågan | Förfrågan | Offert |
| AT 8520A2500 | Ackumulatortank 2500 l AT | 10 | 2500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Förfrågan | Förfrågan | Offert |
| AT 8520A3000 | Ackumulatortank 3000 l AT | 10 | 3000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Förfrågan | Förfrågan | Offert |
| AT 8520A4000 | Ackumulatortank 4000 l AT | 10 | 4000 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Förfrågan | Förfrågan | Offert |
Elpatron för reservuppvärmning av värmevatten/tappvarmvatten till ackumulatortankar.
VäljFör ackumulering/uppvärmning av tappvatten. Max. arbetstryck/temperatur varmvattenmagasin 10 bar/110°C. Produkten kan kundanpassas.
PLD.2 Tryckkärl för flytande medium
Enkelmantlad ackumulatortank AT 8520A.... med volym... liter med
tappvattenmagasin i ferritiskt/syrafast rostfritt stål.
AFS 2023:5, 8 paragraf
Uppfyller AFS 2016:1 8 § och ska därmed inte CE-märkas.
SundaHus: A
Reach datum: 2025-04-29

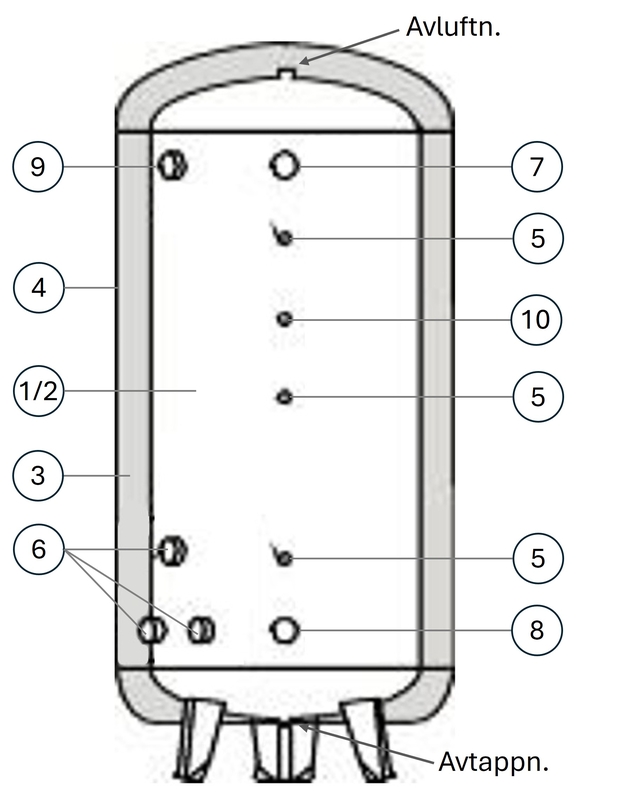

| Pos | Komponent | Material |
|---|---|---|
| 1 | Behållare (AT 8520A300 + AT 8520A500) | Ferritiskt rostfritt stål AISI 444 (1.4521) |
| 2 | Behållare (AT 8520A750 + AT 8520A4000) | Syrafast stål AISI 316L (1.4404, CF3M) |
| 3 | Isolering (100mm) | PUR (Polyuretan) |
| 4 | Skyddsplåt | |
| 5 | Anslutningar för termometer (3st som standard) | |
| 6 | Anslutningar för elpatron | |
| 7 | Anslutning VV | |
| 8 | Anslutning KV | |
| 9 | Anslutning VVX | |
| 10 | Anslutning VVC |
Dimensionsområde (liter): 300 - 4000
| Volym (l) | Höjd | Diameter | Nettovikt (kg) |
|---|---|---|---|
| 300 | 1800 | 710 | 80 |
| 500 | 1850 | 850 | 120 |
| 750 | 2150 | 950 | 250 |
| 1000 | 2200 | 1050 | 280 |
| 1500 | 2300 | 1250 | 410 |
| 2000 | 2400 | 1400 | 590 |
| 2500 | 2500 | 1500 | 705 |
| 3000 | 2500 | 1600 | 770 |
| 4000 | 2600 | 1800 | 1100 |
Standardtank:
Ackumulatortanken består av ett vattenmagasin i ferritiskt/syrafast rostfritt stål.
Isoleringen är 100 mm skarvlös polyuretan, ytbeklädd med skyddsplåt.
Standardtankar har gängade anslutningar upp till DN50, större storlekar är flänsade.
2-3 anslutningar för elpatroner ingår som standard.
Tanken är förberedd för VVC.
Tanken har hög energiklassificering med låga värmeförluster, runt 1-3°C per dygn, och anpassningsbar eleffekt med olika stora elpatroner.
Skiktplåt för optimal temperaturskiktning ingår inte som standard, men går att få som tillval till specialtank.
För gängade anslutning ingår styrrör för att säkerställa rätt termisk skiktning, detta finns som tillval till övriga gängade anslutningar också.
Vi erbjuder även tankar enligt kundens specifikation gällande mått och placering av anslutningar. Vid dimensionering, fyll i formuläret under nedladdningsbart eller vårt digitala förfrågningsunderlag som du hittar under fliken Teknisk hjälp, och kontakta Armatec vid vidare support.
Huvudmaterial: Rostfritt stål
Ingående material: Rostfritt stål
Temperatur (°C): 0 - 110
Tryckklass (PN): 10
BK04 kod: 20213 Tankar och avskiljare
| AT-nr | KV | T | VV | VVC | VVX | Elpatron |
|---|---|---|---|---|---|---|
| 8520A300 + 500 | G 1 1/2 | 3 x G 1/2 | G 1 1/2 | G 3/4 | G 1 1/2 | 2 x G 2 |
| 8520A750 - 5000 | G 2 | 3 x G 1/2 | G 2 | G 3/4 | G 2 | 3 x G 2 |
Möjlig montageposition: Vertikal
Ackumulatortanken installeras stående på plan golvyta. Det är mycket viktigt att tanken fylls med vatten innan ström påkopplas till eventuella elpatroner.
Om ackumulatortanken blir installerad och inte används måste den genomspolas med vatten en gång per vecka. Produkten är annars underhållsfri.
