Kallvattenmätare AT 7110A

Användningsområde

Mätning av tappkallvatten med registrering av förbrukad mängd. Lämplig för distributions- och pumpanläggningar och när låg tryckförlust är önskvärd. Mätaren är förberedd för fjärravläsningsgivare av typ radio eller kombinerad puls/M-Busgivare. Önskas högupplöst puls kan optisk givare inklusive eventuell signalförstärkare anslutas.

AMA-text

UG Mätare

Kallvattenmätare AT 7110A.... typ MeiStream, förberedd för fjärravläsningsmodul, Q3 .... m³/h, DN .... med flänsar PN 16.

Kvalitetssäkring

2014/32/EU (MID)

Produkten är CE-märkt

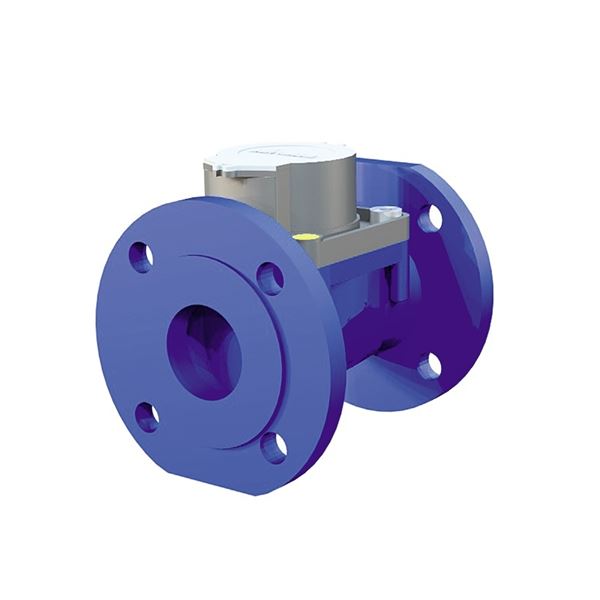

Märkning på produkt: Kallvattenmätaren är blå med grått plastlock. Mätartavlan är märkt SENSUS, Q3, R-tal, tillverkningsår, CE och serienummer.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

SundaHus: C-

Mått och vikt

Dimensionsområde (DN): 40 - 150

Funktion och konstruktion

Vattenmätaren är av typ turbinmätare med en unik princip, där en friflytande sfärisk turbinenhet roterar i vattenströmmen, vilket medför låg friktion. Dess rörelse överförs med magnetkoppling till räkneverket.
AT 7110A ersätter tidigare mätare Woltman WP och Woltman WS och finns därför i två olika bygglängder (se mått A i tabell mått och vikt).

Räkneverket är sexsiffrigt, hermetiskt tillslutet och dessutom vridbart i 360°, för att visartavlan skall kunna vridas i lämpligt läge. Mätaren är dränkbar, IP68.
DN 40-100: Förbrukningen visas i m3. Mätaren har också tre visare som visar 1, 10 respektive 100 liter per visarvarv.
DN 150: Förbrukningen visas i 10-tal m3. Mätaren har också tre visare som visar 10, 100 respektive 1 000 liter per visarvarv.

Mätaren är försedd med indikatorvisare för anslutning av fjärravläsningsmodul typ HRI, med kombinerad puls/M-Bus- eller radioutgång. Uttag finns även för optisk pulsgivare. Se separat produktblad AT 7275MEI.

Tekniska data

Huvudmaterial: Gråjärn

Huvudmaterialkod: Gråjärn GJL-250 (GG25)

Ingående material: Gråjärn

Ingående materialkod: Gråjärn GJL-250 (GG25)

Temperatur (°C): 1 - 50

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC004485 - Vattenmätare

Installation och underhåll

Möjlig montageposition: Horisontell, Vertikal

Mätaren kan monteras i horisontell eller vertikal ledning med mätartavlan uppåt eller åt sidan. Se Funktionsdata för påverkan av R-talet beroende på installationsläge . Framför mätaren rekommenderas raksträcka på minst 3 x DN. Efter mätaren behövs ingen raksträcka, man bör dock inte placera något stryporgan i mätarens omedelbara närhet. Systemet skall vara renspolat innan mätaren monteras. Vid idrifttagning bör tryckstötar i ledningsnätet undvikas. Flänspackningar ingår i leveransen.
