Integreringsverk för energiberäkning, med LCD-display och M-bus. Ingående pulstal från flödesmätare finns med 0,25/1/2,5/10/25/100/250/1000 eller 10000 liter/puls, anges vid beställning. För energiberäkning där tillsatser så som tex. glykol eller etanol är tillsatt vattnet skall media, koncentration samt temperatur anges vid beställningen.
| Dimensionsområde (DN) | 1 - 10000 |
|---|---|
| Temperatur (°C) | -20 - 200 |
| Huvudmaterial | Plaster |
| Artikelnummer | Artikel beskrivning | Antal | |||
|---|---|---|---|---|---|
| AT 7274D10 | Integreringsverk med 10 l/puls I-verk med integrerad M-bus och puls utgångar. In puls 10l. Innehåller elektronisk styrprodukt | ||||
| AT 7274D100 | Integreringsverk med 100 l/puls I-verk med integrerad M-bus och puls utgångar. In puls 100l. Innehåller elektronisk styrprodukt | ||||
| AT 7274DOP-K | Integreringsverk för kalibrering I-verk med integrerad M-bus och puls utgångar. Pulstal liter/puls programmeras av Armatec, Kalibreras för %-halt media. Media anges vid beställning för konfigurering. Innehåller elektronisk styrprodukt | ||||
| AT 7274DOP-L | Integreringsverk för kalibrering I-verk med integrerad M-bus och puls utgångar. Pulstal liter/puls programmeras av Armatec, Enheter ska anpassas till storlek på mätrör. Kalibreras för %-halt media. Standardinställningen är 10 l/p och vatten som media. Media samt pulstal anges vid beställning för konfigurering. Innehåller elektronisk styrprodukt. Används tillsammans med 7505A. | 2025-07-02 | 8 300 SEK |
Flänsad flödesmätare med induktiv mätprincip för mätning av flöden på ledande vätskor. Extremt hög…
Välj
Dykrör skyddar temperatursensorn från aggressiva medier, högt tryck och flöden.
VäljFör mätning och registrering av förbrukad energi i värmesystem/lågtemperatursystem med vatten som värmebärare. Skall användas tillsammans med flödesmätare samt temperaturgivare på tillopp- och returledning.
UGA Värmemätare
Integreringsverk, Supercal, med LCD-display samt integrerad M-bus för energimätning , AT 7274D...., med temperaturgivare och dykrör. Ingångspuls... l/puls. 230 V AC. Fjärravläsningsmodul typ .... för anslutning till överordnat datasystem.
2014/32/EU (MID)
Produkten är CE-märkt
Mätaren uppfyller kraven enligt SS-EN1434, samt utförande enligt SWEDAC, STAFS 2016:5. EN1434, Klass 2
Märkning på produkt: Integreringsverkets kapsling är märkt Supercal, ingångspuls, temperaturgivaretyp, strömförsörjning, temperaturområde samt placering av flödesgivare. Integreringselektroniken är märkt med PTB-godkännande, tillverkningsnummer, tillverkningsår samt ingångspuls. Detta är synligt på lockets framsida av integreringsverket.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Kapsling | PC (Polykarbonat) |
| 2 | Kapsling | ABS (akrylnitrilbutadienstyren) |
Dimensionsområde (DN): 1 - 10000

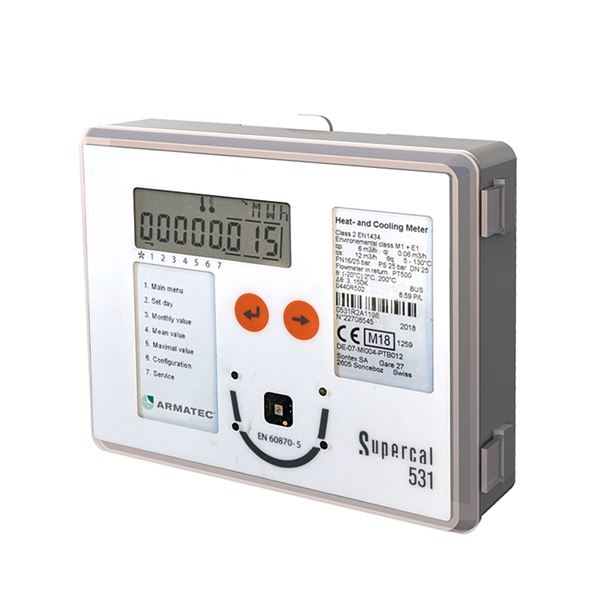

Supercal är ett separat integreringsverk som beräknar energimängd i värme- och kylsystem med avseende på fluidens densitet och entalpi. En komplett värmemätare består av flödesmätare, integreringsverk samt ett par temperaturgivare.
Integreringsverket är förprogrammerat för en av nio olika ingångspulser beroende på flödesmätaren, vilket anges vid beställning: 1-10-100-1 000-10 000-0,25-2,5-250 liter/puls. Verket är förberett för Pt 500 temperaturgivare som standard. Anslutning kan ske med antingen två- eller fyrledarkoppling. Integreringsverket har högupplöst mätcykel.
En multifunktions LCD-display visar bl.a. ackumulerad energi- och volym samt felindikering. Det finns även möjligheter att avläsa bl.a. momentana värden för flöde, effekt, temperatur för tillopp och retur, temperaturdifferens samt max och minvärden.
Intergreringsverket är som standard utrustat med M-Bus utgång, puls utgång (energi och volym samtiddigt eller var för sig) och ett optiskt gränssnitt för avläsning. Fjärravläsningsmoduler för 4-20mA, MODBUS, LON eller M-bus, kan enkelt installeras. Finns möjlighet att montera flera kommunikationsmoduler.
Verket levereras som standard med nätmodul för 230V AC, men kan även förses med batteri för 10 års drift.Back-up batteri finns installerat för att behålla värden vid strömbortfall.
Mätelektronikdelen är avmonterbar från ytterkapslingen för enkel revision. Anslutningskablar från temperaturgivare, flödesgivare, nätkabel och fjärravläsning behöver därför inte skruvas loss från sina plintar. Ny kalibrerad mätelekronikenhet kan därefter återmonteras.
Supercal har kombinerade värme- och kylsystem med en programmerbar bryttemperatur med separat lagring av värme- och kylenergi i två separata mätregister. För andra fluider än vatten kan detta programmeras vid beställning.
Huvudmaterial: Plaster
Huvudmaterialkod: ABS (akrylnitrilbutadienstyren)
Ingående material: Plaster
Ingående materialkod: ABS (akrylnitrilbutadienstyren)
Materialnotering: och polykarbonat
Temperatur (°C): -20 - 200
IP klass: IP65
Möjlig montageposition: Vertikal, Horisontell
Vid mätarplaceringen skall hänsyn tagas till att mätningen utförs rätt mättekniskt, samt service- och avläsningsvänligt. Flödesmätaren monteras som standardutförande i den ledning som har denlägre temperaturen, d v s för värmesystem i returledningen och för kylsystem i tilloppsledningen.
Flödesmätarens utgångspulskabel kopplas in i integreringsverkets plint. INGÅNGSPULSEN ÄR FÖRPROGRAMMERAD VID LEVERANS OCH KAN EJ ÄNDRAS ANNAT ÄN PÅ ARMATECS SERVICEVERKSTAD. Tillse därför att rätt ingångspuls till verket är beställd. 1-10-100-1 000-10 000-0,25-2,5-250 liter/puls.
Vid mediatemperatur över 90 °C, eller vid konstant hög omgivningstemperatur (ca 55 °C) skall elektronikdelen monteras i miljö med rumstemperatur.
Anslutning av temperaturgivare med antingen två- eller fyrledarekoppling är möjlig. Förlängning av temperaturgivarkablarna kan göras upp till 20 meter. Båda kablarna skall vara lika långa.
Temperaturgivarna är märkta med blå respektive röd färgmarkering för montering i kall respektive varm flödesledning. Givarens/dykrörets spets skall placeras mitt i flödet och om möjligt mot flödesriktningen för maximal snabbhet hos givaren.
För detaljerad information hänvisas till bruksanvisning.
