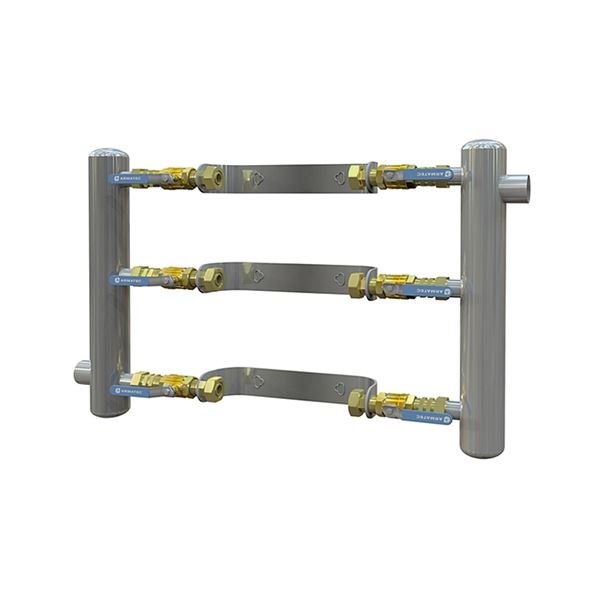

Parallellkoppel för kallvattenmätare. Används för att erhålla bättre mätnoggrannhet och för att slippa avbrott i vattenleverans vid mätarbyten. Rostfria runda rör för hög hållfasthet.
| Dimensionsområde (DN) | 20 - 40 |
|---|---|
| Temperatur (°C) | 5 - 90 |
| Huvudmaterial | Mässing, Rostfritt stål |
| Artikelnummer | Artikel beskrivning | Antal | |||
|---|---|---|---|---|---|
| AT 7360A6-2BVS | Parallellkoppel för 2 st Q3 10 (qn 6) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör, komplett med konsoler, back- och kulventiler. | ||||
| AT 7360A10-2 | Parallellkoppel för 2 st Q3 16 (qn 10) Rostfria runda rör, komplett med konsoler och kulventiler. | 2025-05-19 | 25 100 SEK | ||
| AT 7360A10-2BVS | Parallellkoppel för 2 st Q3 16 (qn10) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör, komplett med konsoler, back- och kulventiler. | ||||
| AT 7360A10-3 | Parallellkoppel för 3 st Q3 16 (qn 10) Rostfria runda rör, komplett med konsoler och kulventiler. | 2025-05-19 | 32 700 SEK | ||
| AT 7360A10-3BVS | Parallellkoppel för 3 st Q3 16 (qn 10) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör komplett med konsoler,back- och kulventiler. | ||||
| AT 7360A10-4 | Parallellkoppel för 4 st Q3 16 (qn 10) Rostfria runda rör, komplett med konsoler och kulventiler. | 2025-05-19 | 60 800 SEK | ||
| AT 7360A10-4BVS | Parallellkoppel för 4 st Q3 16 (qn 10) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör komplett med konsoler, back- och kulventiler. | 2025-05-19 | 63 100 SEK | ||
| AT 7360A2,5-2 | Parallellkoppel för 2 st Q3 4 (qn 2,5) Rostfria runda rör, komplett med konsoler och ventiler. | ||||
| AT 7360A2,5-2-190 | Parallellkoppel för 2 st Q3 4 (qn 2,5) med bygglängd 190mm. Rostfria runda rör, komplett med konsoler och ventiler. | ||||
| AT 7360A2,5-2BVS | Parallellkoppel för 2 st Q3 4 (qn2,5) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör, komplett med konsoler, back- och kulventiler. | ||||
| AT 7360A2,5-3 | Parallellkoppel för 3 st Q3 4 (qn 2,5) Rostfria runda rör, komplett med konsoler och kulventiler. | ||||
| AT 7360A2,5-3-190 | Parallellkoppel för 3 st Q3 4 (qn 2,5) med bygglängd 190mm. Rostfria runda rör, komplett med konsoler och ventiler. | 2025-05-19 | 17 000 SEK | ||
| AT 7360A2,5-3BVS | Parallellkoppel för 3 st Q3 4 (qn 2,5) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör, komplett med konsoler, back- och kulventiler. | ||||
| AT 7360A2,5-4 | Parallellkoppel för 4 st Q3 4 (qn 2,5) Rostfria runda rör, komplett med konsoler och kulventiler. | ||||
| AT 7360A2,5-4-190 | Parallellkoppel för 4 st Q3 4 (qn 2,5) med bygglängd 190mm. Rostfria runda rör, komplett med konsoler och ventiler. | ||||
| AT 7360A2,5-4BVS | Parallellkoppel för 4 st Q3 4 (qn 2,5) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör komplett med konsoler, back- och kulventiler. | ||||
| AT 7360A6-2 | Parallellkoppel för 2 st Q3 10 (qn 6) Rostfria runda rör, komplett med konsoler och kulventiler. | ||||
| AT 7360A6-3 | Parallellkoppel för 3 st Q3 10 (qn 6) Rostfria runda rör, komplett med konsoler och kulventiler. | ||||
| AT 7360A6-3BVS | Parallellkoppel för 3 st Q3 10 (qn6) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör, komplett med konsoler, back- och kulventiler. | ||||
| AT 7360A6-4 | Parallellkoppel för 4 st Q3 10 (qn 6) Rostfria runda rör, komplett med konsoler och kulventiler. | ||||
| AT 7360A6-4BVS | Parallellkoppel för 4 st Q3 10 (qn 6) med inbyggd kontrollerbar backventil typ EA. Rostfria runda rör, komplett med konsoler, back- och kulventiler. |
Parallellkoppel i utförande med fast väggavstånd
- För parallellkoppling av vattenmätare qn2,5-10 / Q34-16
- För att erhålla bättre noggrannhet på qmin/ Q1vid större mätarplatser
- För att slippa avbrott i vattenleverans vid mätarbyten
- För att erhålla längre utesittningstid för vattenmätarna (10 år för qn2,5 / Q34 och 5 år för qn6-10/ Q310-16)
- Lättare hantering vid mätarbyte
Armatec parallellkoppel AT 7360A....-..BVS med runda anslutningslådor och vattenmätarkonsol i rostfritt stål. Avstängningsventiler på båda sidor mätare i lågbly-utförande samt kontrollerbar backventil.
Byggvarubedömning: Accepteras
BVB ID: 91227
| Pos | Komponent | Material |
|---|---|---|
| 1 | Anslutningslådor med runda rör | Rostfritt stål |
| 2 | Vattenmätarkonsol | Rostfritt stål |
| 3 | Ventiler | Mässing |
| 4 | Justerbar utloppskoppling | NBR (nitrilgummi) |
Dimensionsområde (DN): 20 - 40
ATs parallellkoppel är uppbyggda med den rostfria Armatec-konsolen. Konsolernas kopplingar är med ventiler förbundna till anslutningslådor av rostfritt stål. Parallellkopplets konsoler monteras på vägg med skruv. Ventiler och kopplingar har fullt genomlopp. Samlingslådorna är utförda i rostfria runda rör för bästa hållfasthet mot t.ex. tryckslag.
Huvudmaterial: Mässing, Rostfritt stål
Ingående material: Mässing, Rostfritt stål
Temperatur (°C): 5 - 90
| DN | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 |
| 15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 |
| 20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 |
| 25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 |
| 32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 |
| 40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 |
| 50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 |
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| Ansl. 1 - spec. | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
| Ansl. 2 - spec. | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Manöver |
|---|---|---|---|---|---|---|
| 3600-8 | Invändig gänga ISO 228-1 (G, BSPP) | 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1/4 | Spak | |
| 3600-10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Spak |
| 3600-15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Spak |
| 3600-20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Spak |
| 3600-25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Spak |
| 3600-32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Spak |
| 3600-40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Spak |
| 3600-50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Spak |
| 3600-65 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Spak | |
| 3600-80 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Spak | |
| 3600-100 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Spak |
Se separat bruksanvisning.
7360A Produktblad (PDF-fil, 605 kB)
