Kommunikationsmodul till AT 7420A, AT 7430, AT 7050B och AT 7053. IP 68 (hermetiskt tillsluten).
| Temperatur (°C) | -10 - 65 |
|---|---|
| Huvudmaterial | Plaster |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 7275HRI-A4-D1 | HRI pulsgivare för kallvattenmätare , typ A4 D1. För AT7050B,7420A,7430 1 liter/puls, 1,5 m kabel Pulstyp open collector (transistorrelä) Anslkablar: vit +, brun - Innehåller elektronisk styrprodukt | Förfrågan | Förfrågan | Offert |
| AT 7275HRI-A4-D10 | HRI pulsgivare för kallvattenmätare , typ A4 D10. För AT7050B,7420A,7430. 10 liter/puls, 1,5 m kabel Pulstyp open collector (transistorrelä) Anslkablar: vit +, brun - Innehåller elektronisk styrprodukt | Förfrågan | Förfrågan | Offert |
| AT 7275HRI-B4-D1 | HRI datagivare B4 M-Bus- givare. För AT7050A, B,7420,7430. Med programmerbar puls vid leverans=1 liter/puls. Visning 8 siffror (1 liter). Anslkablar puls: vit +, brun - Anslkablar Mbus: grön, brun Innehåller elektronisk styrprodukt | Förfrågan | Förfrågan | Offert |
| AT 7275HRI-RF | PulsRF HRImodul 868MHz Puls till RF HRImodul Innehåller elektronisk styrprodukt | Förfrågan | Förfrågan | Offert |

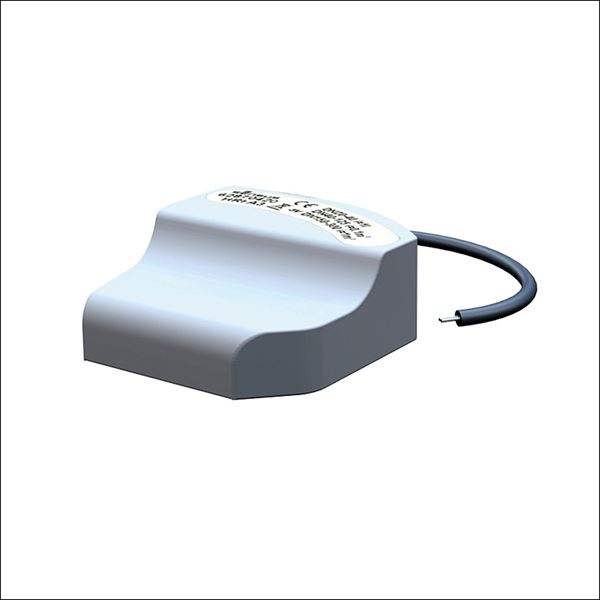

HRI är en induktiv universalsensor för fjärravläsning/överföring av mätvärden från vattenmätare till dataundercentral eller mätinsamlingssystem. Givaren är kompatibel med Armatecs ringkolv- och vinghjulsmätare av typ AT 7420, AT 7430, AT 7050. Enheten monteras ovanpå mätarens visartavla.
HRI finns tillgänglig i tre utföranden:
HRI Datagivare är ett elektroniskt register med ett datagränssnitt som stödjer både M-Bus och bärbar MiniBus utrustning, t.ex. för avläsning av brunnsmätare (se även AT 7086). Givaren har även en programmerbar open collector-puls som vid leverans är inställd på 1 liter per puls.
HRI Pulsgivare med tillförlitlig, högfrekvent pulsutgång av typ open collector/transistorrelä. Ingen avdrift pga. kontaktstudsar. Skärmad mot externa magnetiska fält. Kompenserar/indikerar flödesriktning. Pulsen är polaritetsberoende vilket innebär att anslutningskablarna skall anslutas till plus respektive minus.
HRI Radiogivareför radiosystem typ Scout. Se vidare separat produktblad AT 7087.
Märkning på produkt: HRI-givaren är alltid märkt med tillverkningsnummer, som för datagivaren motsvarar sekundäradressen. Datagivaren är som standard märkt med B4. Pulsgivare är som standard märkt med A4-D.., där siffran efter D anger pulsvikten i liter per puls.
Byggvarubedömning: Undviks
BVB ID: 108758
SundaHus: C+
HRI-enheten läser induktivt av antalet rotationer på den metallförsedda indikatorvisaren som är placerad under glaset på vattenmätarens visartavla. Relationen mellan antalet rotationer och den avlästa pekaren är lika med D. D=antal liter per puls och finns i olika pulstal t.ex 1, 10 och 100.
HRI-enheten har ett inbyggt litiumbatteri för mer än 10 års drift. Mätvärde och inställningar bibehålles vid eventuellt strömbortfall (t.ex. störningar på M-Bus slingan). Vid strömbortfall kommer datagivare (M-Bus/Mini-Bus) fortsätta att registrera värden.
Huvudmaterial: Plaster
Ingående material: Plaster
Temperatur (°C): -10 - 65
Temperatur noteringar: Obs, angiven temperatur avser omgivningstemperatur.
Mätare förberedda för HRI har en indikatorvisare utrustade med en metallplatta.
Innan givaren monteras skall transportfolien på undersidan av givaren tas bort.
Montering av HRI-enheten görs utan att behöva bryta någon försegling på mätaren och kan göras antingen direkt när mätaren monteras, eller i efterhand när mätaren redan är monterad.
HRI-enheten skruvas på plats på visartavlans glas i förberedda fästpunkter med medföljande skruvar. Alternativt används medföljande fästring till mätarräkneverk med koppar/glas-kapsling.
Anpassat skyddslock till mätarens visartavla medföljer för byte.
Anslutningskabel för pulsgivare kan förlängas upp till max 50m, kabel för datagivare kan förlängas i enlighet med M-busstandarden. Transient voltskydd rekommenderas för kabeldragning utomhus.
HRI-givaren levereras med en fyrtrådig anslutningskabel enligt följande: M-bus, grön och brun kabel. Puls, Vit (+) och brun (-) kabel.
Mätaravläsning och inställningar kvarstår vid eventuellt externt spänningsbortfall på datagivaren (t.ex. störningar på M-busslingan). Under spänningsbortfall kommer HRI-enheten fortsätta att registrera värden.
Som tillbehör finns en kabelkoppling med skyddsklass IP68 när man behöver skarva kabeln till t.ex. en vattenfylld brunn.
7275-HRI_PDS_1.pdf (PDF-fil, 685 kB)
