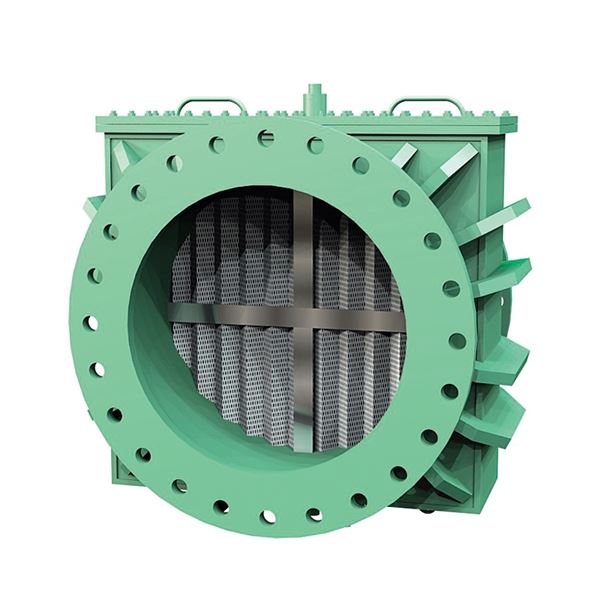

Smutsfilter av stÄl, rakt genomlopp med flÀnsar. Silinsats av rostfritt stÄl. För mekanisk rening av varmvatten, kylvatten och olja.
| Artikelnummer | Antal | |||
|---|---|---|---|---|
| AT 4050AHT150 | ||||
| AT 4050AHT200 | ||||
| AT 4050AHT250 | ||||
| AT 4050AHT300 | ||||
| AT 4050AHT350 | ||||
| AT 4050AHT400 | ||||
| AT 4050AHT500 |
För mekanisk rening av varmvatten, kylvatten och olja.
PMB.211 Silfilter
Smutsfilter AT 4050AHT DN âŠ, PN 10. Av stĂ„l, rakt genomlopp, flĂ€nsar enligt SS EN 1092 PN 25. HĂ„lperforering ⊠mm.
AFS 2023:5, 8 paragraf
AT 4050AHT uppfyller kraven i AFS, 8 §, fluidgrupp 2. Filtret Àr ej berÀknat för yttre krafter.
MÀrkning pÄ produkt: MÀrkt med DN, PN, fabrikat samt pil, flödesriktning.
Omfattas av anmÀlningsplikt enligt REACH: Nej
Reach datum: 2026-03-03

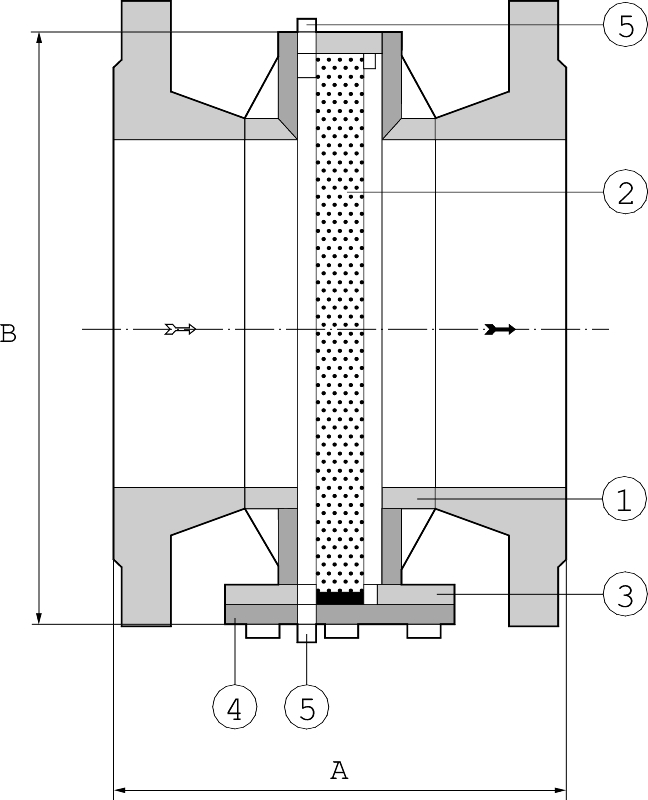

| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | StÄl P265GH (1.0425) |
| 2 | Filterinsats | Rostfritt stÄl AISI 304 (1.4301) |
| 3 | Lockpackning, O-ring Viton | FPM/FKM (fluorgummi) |
| 4 | Lock | StÄl P265GH (1.0425) |
| 5 | Renspropp | StÄl |
DimensionsomrÄde (DN): 150 - 500
| DN | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maskvidd | 1 | 1 | 1 | 1 | 2 | 2 | 2 | ||||||||||||||||||||||||||||||||
| A | 396 | 442 | 492 | 534 | 591 | 656 | 776 | ||||||||||||||||||||||||||||||||
| B | 478 | 478 | 478 | 478 | 593 | 593 | 593 | ||||||||||||||||||||||||||||||||
| Bredd lock | 460 | 460 | 460 | 460 | 656 | 656 | 656 | ||||||||||||||||||||||||||||||||
| Vikt | 85 | 95 | 117 | 124 | 200 | 220 | 280 | ||||||||||||||||||||||||||||||||
| MĂ„tt i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||||||
FÄngar effektivt upp de fasta partiklar som Àr större Àn filterinsatsens hÄlperforering nÀr mediet strömmar igenom insatsen. Filterinsatsen Àr av veckad perforerad plÄt med stor fri filterarea i förhÄllande till DN. Ger lÄgt tryckfall och smÄ inbyggnadsmÄtt. Standard hÄlperforering Àr 1,0 mm för DN 150-300, 2,0 mm för DN 350-500.
Kan levereras med alternativa hÄlperforeringar som 3,0, 5,0, 8,0, 10,0 mm.
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl P265GH (1.0425)
IngÄende material: StÄl
IngÄende materialkod: StÄl P265GH (1.0425)
Temperatur (°C): 0 - 110
Tryckklass (PN): 10
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010151 - Smutsfilter
BK04 kod: 20704 Filter
| DN | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|
| KVS | 575 | 710 | 1240 | 1740 | 2350 | 2760 | 4660 |
| DN | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rensproppstorlek G | 3/4 | 3/4 | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Smutsfiltret bör monteras i horisontell rörledning för bÀsta funktion och enklaste rengöring av filterinsatsen. Kan valfritt monteras med locket nedÄt alt. uppÄt dÄ renspropp finns i bÀgge Àndar.
Se separat bruksanvisning. OBS: FlÀnsarnas tryckklass (PN25) avviker frÄn filtrets tryckklass (PN10).

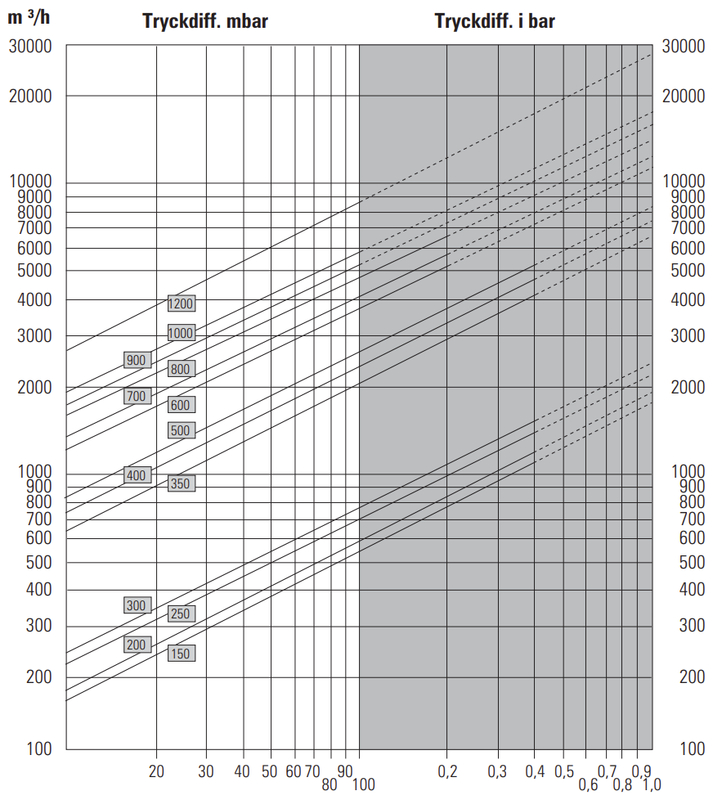

Kraftigt förhöjt tryckfall över filtret indikerar att filterinsatsen bör rengöras.
Som reservdel finns lösa filterinsatser och lockpackning.
Smutsfilter AT4050AHT Bruksanvisning (PDF-fil, 217 kB)
