Partikelavskiljare AT 8040F

Användningsområde

Exdirt D, för effektiv avskiljning av magnetiska, icke-magnetiska partiklar och slam i värme- och kylsystem där fluiden är vatten. Kan även monteras i system med blandningar av vatten/glykoler dock högst 50 % koncentration. Ej lämplig i system med blandningar av vatten/salter.

Genom att applicera en partikelavskiljare i systemet avskiljs slam och partiklar med storlek ned till 5 micrometer (>5micron) samt minskar risken för flödesstörningar och cirkulationsproblem. Den bidrar till en ökad funktionssäkerhet under svåra driftförhållanden samt minskar behovet av underhåll.

AMA-text

PMB.222 Slamavskiljare

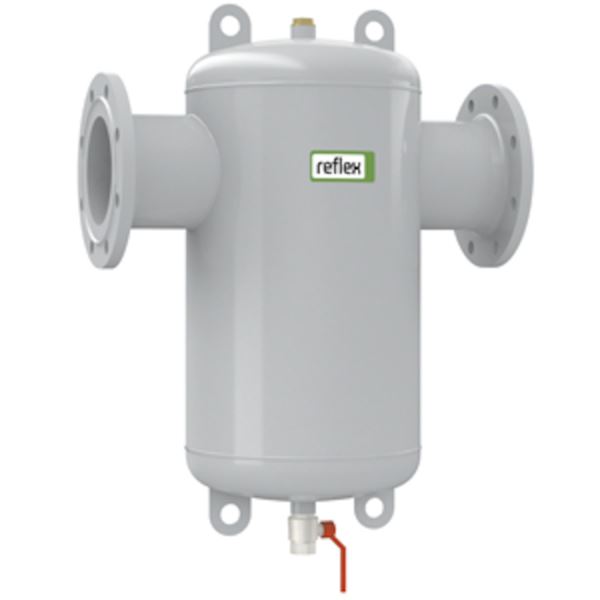

Partikelavskiljare AT 8040F... av stål med magnetinsats, PN10, med partikelseparator och stor uppsamlingskammare som enkelt dräneras genom en kulventil. Alternativ med renslucka för enkelt underhåll.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Ska inte CE-märkas.

Märkning på produkt: Märkt med dimension, max. drifttryck, typnummer samt tillverkarens namn.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 110737

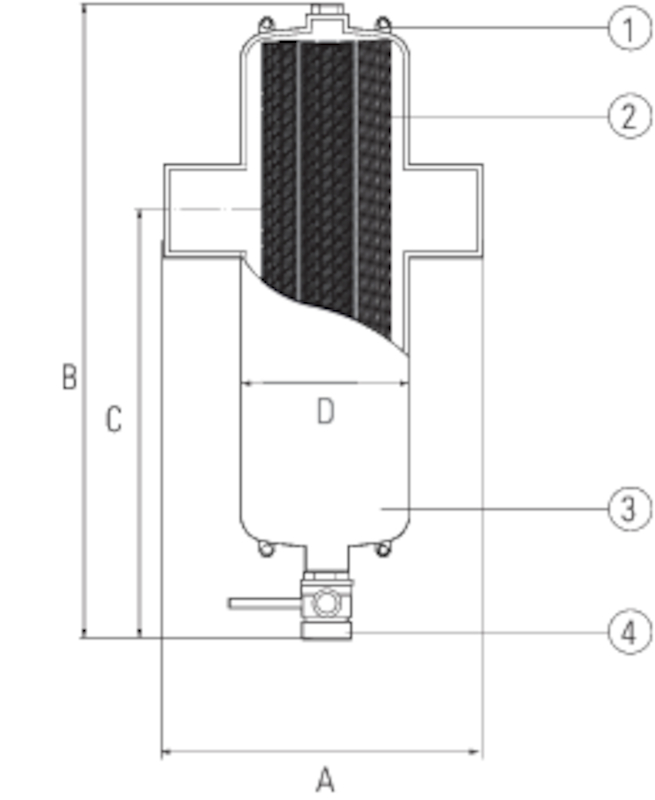

Mått och vikt

Dimensionsområde (DN): 50 - 300

Funktion och konstruktion

Partikelavskiljare Exdirt avlägsnar effektivt slam och partiklar i värme- och kylsystem som transporteras med systemvätskan. För att effektivt kunna avskilja dessa från vätskan är avskiljningshuset stort i förhållandet till anslutningsdimension. När vätskan passerar genom avskiljarens hus sänks flödeshastigheten. Detta ger en minskad hastighet genom avskiljningshuset som gör att smuts och partiklar avskiljs optimalt när de passerar genom ett speciellt trådnät. Det ger smuts och partiklar möjlighet att avskiljas från vätskan, falla nedåt och samlas i botten av huset. Med hjälp av magnetinsatsen "fastnar" även magnetiska partiklar i avskiljaren.

Som alternativ kan man välja avskiljaren med en rens/inspektionslucka. Där det stora avskiljningshuset är utrustad med en flänsad renslucka för enkel underhåll och inspektion. (8040R)

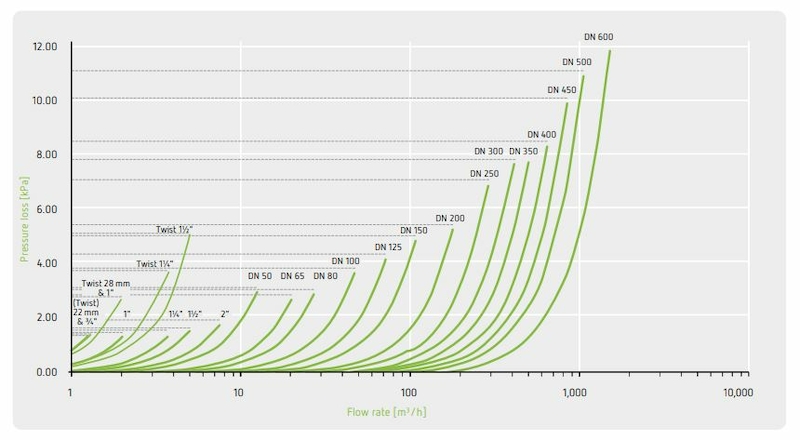

Exdirt separerar slam och partiklar med minimalt tryckfall vid kontinuerlig drift. Ansamlad smuts läggs på separatorns botten och töms enkelt ut genom att
öppna tömningsventilen för att släppa ut partiklarna i exempelvis en
uppsamlingshink utan att störa driften av systemet. Kammaren för ansamling av slam har stor kapacitet. Det ger långa intervall mellan spolningarna.

Installation och underhåll

Möjlig montageposition: Horisontell

En partikelavskiljare monteras på returledning i värme- och kylsystem innan viktiga komponeneter så som växlare, pannor och kylmskiner. Den förhindrar slam och partiklar att transporteras med vätskan och sedimentera i systemdelar. Partikelavskiljaren ska regelbundet kontrolleras och rengöras vid behov.
