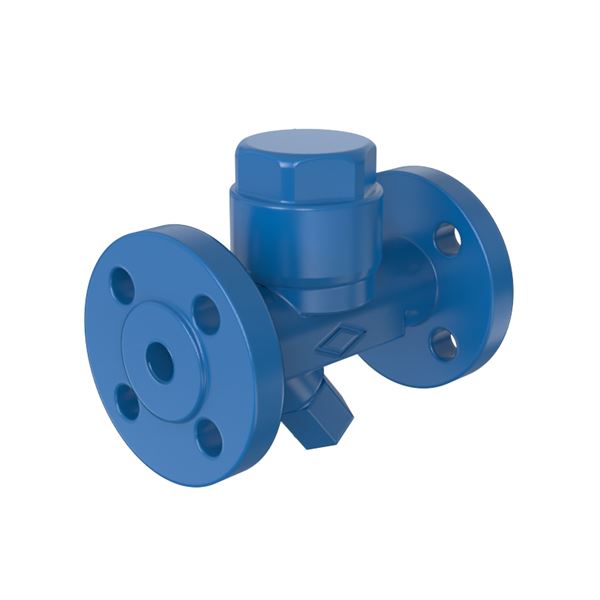

Kapselångfälla AT 4420C

Kapselångfälla för mättad ånga och konstant tryck med 10K underkylning som standard vilket innebär att uppdämningen är liten före ångfällan. Automatiskt avluftande med integrerad backventilsfunktion som gör den vattenslagstålig och med ett utvändigt filter för enkel rengöring. Valfritt inbyggnadsläge men vid horisontellt montage skall locket vara uppåt. Applikationer som till exempel dränering av ångledning och tracing.

Dimensionsområde (DN)	15 - 25
Tryckklass (PN)	16 - 40
Temperatur (°C)	-10 - 450
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Differenstryck bar(g)	Ansl. 1	Avs.datum	Bruttopris	Antal
AT 4420C15-22F	15	40	-10 - 450	22	Flänsad EN1092	2026-05-27 Färre än 10 i lager	7 200 SEK	Antal
AT 4420C15-32F	15	40	-10 - 450	32	Flänsad EN1092	2026-07-01 Beställningsvara	7 200 SEK	Antal
AT 4420C15-22G	15	40	-10 - 450	22	Invändig gänga ISO 7-1 (BSPT, Kr)	2026-05-27 Färre än 10 i lager	6 100 SEK	Antal
AT 4420C15-32G	15	40	-10 - 450	32	Invändig gänga ISO 7-1 (BSPT, Kr)	2026-07-01 Beställningsvara	6 100 SEK	Antal
AT 4420C20-22F	20	40	-10 - 450	22	Flänsad EN1092	2026-05-27 Färre än 10 i lager	7 200 SEK	Antal
AT 4420C20-32F	20	40	-10 - 450	32	Flänsad EN1092	2026-07-01 Beställningsvara	7 200 SEK	Antal
AT 4420C20-22G	20	40	-10 - 450	22	Invändig gänga ISO 7-1 (BSPT, Kr)	2026-05-27 Färre än 10 i lager	6 100 SEK	Antal
AT 4420C20-32G	20	40	-10 - 450	32	Invändig gänga ISO 7-1 (BSPT, Kr)	2026-07-01 Beställningsvara	6 100 SEK	Antal
AT 4420C20-22BW	20	40	-10 - 450	22	EN12627, svetsända	2026-07-01 Beställningsvara	6 900 SEK	Antal
AT 4420C25-22F	25	40	-10 - 450	22	Flänsad EN1092	2026-05-27 Färre än 10 i lager	7 200 SEK	Antal
AT 4420C25-32F	25	40	-10 - 450	32	Flänsad EN1092	2026-07-01 Beställningsvara	7 200 SEK	Antal
AT 4420C25-22G	25	40	-10 - 450	22	Invändig gänga ISO 7-1 (BSPT, Kr)	2026-06-22 Tillfälligt slut	6 100 SEK	Antal
AT 4420C25-32G	25	40	-10 - 450	32	Invändig gänga ISO 7-1 (BSPT, Kr)	2026-07-01 Beställningsvara	6 100 SEK	Antal
AT 4420C25-32BW	25	40	-10 - 450	32	EN12627, svetsända	2026-07-01 Beställningsvara	6 900 SEK	Antal

Produktinformation

Användningsområde

För mättad ånga och konstant tryck före kondensatavledaren, applikationer som tex. dränering av ångledning och tracing med mera.

AMA-text

PSF.131 Kondensatavledare med termostatisk funktion.

Kapselavledare AT4420C... av kolstål PN40 med anslutning...

Kvalitetssäkring

AFS 2023:5, 8 paragraf

Intyg enligt EN 10204 typ 2.2 eller 3.1 (måste begäras vid beställning).

CE-märkning
Uppfyller kraven enligt AFS 2016:1 8 § fluidgrupp 2, direktivet för tryckbärande anordningar.

Märkning på produkt: PN, DN, material, fabrikat samt pil för flödesriktning.

Energi/miljödeklaration

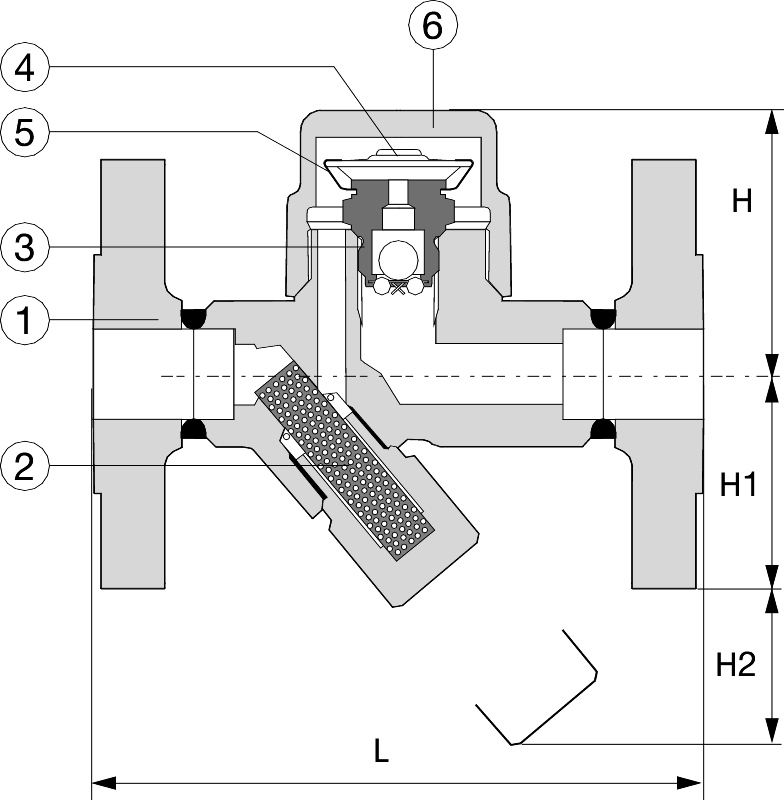

Detaljförteckning

Pos	Komponent	Material
1	Hus	Stål P250GH (1.0460)
2	Filter	Rostfritt stål AISI 304 (1.4301)
3	Säte	Rostfritt stål AISI 303 (1.4305)
4	Kapsel / Membran	Rostfritt stål AISI 304 (1.4301)
5	Kapsel / Membran	Hastelloy
6	Fjäderclips	Rostfritt stål AISI 302 (1.4310)
7	Lock	Stål P250GH (1.0460)

Mått och vikt

Dimensionsområde (DN): 15 - 25

Mått

DN	15	20	25
L	150	150	160
H	65	65	65
H1	62	62	62
H2	24	24	24

Funktion och konstruktion

Kapselångfälla för mättad ånga med 10K underkylning som standard vilket innebär att uppdämningen är liten före ångfällan. Automatiskt avluftande med integrerad backventilsfunktion som gör den vattenslagstålig och med ett utvändigt filter för enkel rengöring. Valfritt inbyggnadsläge men vid horisontellt montage skall locket vara uppåt. Enkel service utan packningar då innanmäte och hus tätas med koniska metallytor.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål P250GH (1.0460)

Ingående material: Rostfritt stål, Stål, Hastelloy

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Rostfritt stål AISI 303 (1.4305), Rostfritt stål AISI 302 (1.4310), Stål P250GH (1.0460), Hastelloy

Temperatur (°C): -10 - 450

Tryckklass (PN): 16 - 40

Anslutning: Invändig gänga ISO 7-1 (BSPT, Kr), Flänsad EN1092

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Kan installeras i valfri position, vid horisontellt montage skall locket vara uppåt.
