Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
| Dimensionsområde (DN) | 15 - 25 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | -60 - 300 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4492C15-14F | 15 | 25 | -60 - 300 | 14 | Flänsad EN1092 | 2026-07-20 | 24 700 SEK | |
| AT 4492C15-14G | 15 | 25 | -60 - 300 | 14 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-07-20 | 24 700 SEK | |
| AT 4492C25-14F | 25 | 25 | -60 - 300 | 14 | Flänsad EN1092 | 2026-07-20 | 24 700 SEK |
För mättad ånga och varierande tryck före ångfällan. Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
Exempel:
Separator, värmeväxlare, kokgrytor, autoklaver, oljeförvärmare, ångledningar och lågpunkter.
PSF.131 Kondensatavledare med termostatisk funktion.

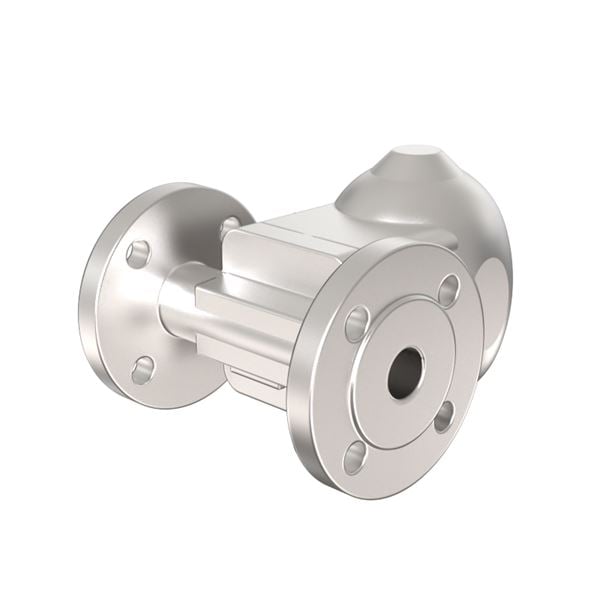

Flottöravledare AT4492C... av rostfritt stål, PN25 med anslutning...
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Intyg enligt EN 10204 typ 2 eller 3.1 (måste begäras vid beställning).
CE-märkning
Uppfyller kraven enligt AFS 2016:1, direktivet för tryckbärande anordningar.
DN15-25: enligt 8 §, fluid grupp 2.
Märkning på produkt: PN, DN, material, fabrikat samt pil för flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Syrafast stål AISI 321 (1.4541) |
| 2 | Lock | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) |
| 3 | Huspackning | Syrafast stål AISI 321 (1.4541) |
| 4 | Huspackning | Syrafast stål X8CrNiTi18-10 (1.4878) |
| 5 | Tätningsring | Rostfritt stål AISI 304 (1.4301) |
| 6 | Kapsel / Membran | Rostfritt stål AISI 304 (1.4301) |
| 7 | Kapsel / Membran | Hastelloy |
| 8 | Integrerad backventil | Syrafast stål AISI 321 (1.4541) |
| 9 | Integrerad backventil | Syrafast stål X8CrNiTi18-10 (1.4878) |
Dimensionsområde (DN): 15 - 25
Mekanisk ångfälla som arbetar med skillnaden i densitet mellan vätska (kondensat) och gas (ånga).
Avleder kondensatet vid mättningstemperaturen. Lämplig för varierande tryck och kapacitet. God avluftningsförmåga vid uppstart. Ångfälla med automatisk avluftning via kapsel. Används endast för mättad ånga.
Rullkula mot sätet och integrerad backventil för lång livslängd.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 321 (1.4541)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 321 (1.4541)
Temperatur (°C): -60 - 300
Tryckklass (PN): 25
Anslutning: ISO 1127, svetsända, Invändig gänga ISO 7-1 (BSPT, Kr), Flänsad EN1092
ETIM klassning: EC010982 - Flottörkondensatavskiljare
BK04 kod: 20799 Armatur övrigt
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt.
Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt. Funktionskontroll på ångfällan bör göras varje år. Innerdelar och packningar bytes vid behov.
Produktdatablad AT4492C, äldre version (PDF-fil, 725 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 291 kB)
