Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
| Dimensionsområde (DN) | 15 - 25 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 300 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4490C15-4F | 15 | 16 | -10 - 300 | 4 | Flänsad EN1092 | 2026-04-06 | 7 800 SEK | |
| AT 4490C15-14F | 15 | 16 | -10 - 300 | 14 | Flänsad EN1092 | 2026-04-06 | 7 800 SEK | |
| AT 4490C15-4G | 15 | 16 | -10 - 300 | 4 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-04-06 | 6 900 SEK | |
| AT 4490C15-14G | 15 | 16 | -10 - 300 | 14 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-04-06 | 6 900 SEK | |
| AT 4490C20-4F | 20 | 16 | -10 - 300 | 4 | Flänsad EN1092 | 2026-04-06 | 7 800 SEK | |
| AT 4490C20-14F | 20 | 16 | -10 - 300 | 14 | Flänsad EN1092 | 2026-04-06 | 7 800 SEK | |
| AT 4490C20-4G | 20 | 16 | -10 - 300 | 4 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-04-06 | 6 900 SEK | |
| AT 4490C20-14G | 20 | 16 | -10 - 300 | 14 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-05-12 | 6 900 SEK | |
| AT 4490C25-4F | 25 | 16 | -10 - 300 | 4 | Flänsad EN1092 | 2026-04-06 | 7 800 SEK | |
| AT 4490C25-14F | 25 | 16 | -10 - 300 | 14 | Flänsad EN1092 | 2026-04-06 | 7 800 SEK | |
| AT 4490C25-4G | 25 | 16 | -10 - 300 | 4 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-05-12 | 6 900 SEK | |
| AT 4490C25-14G | 25 | 16 | -10 - 300 | 14 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-05-12 | 6 900 SEK |
För mättad ånga och varierande tryck före ångfällan. Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
Exempel:
Separator, värmeväxlare, kokgrytor, autoklaver, oljeförvärmare, ångledningar och lågpunkter.
PSF.131 Kondensatavledare med termostatisk funktion.

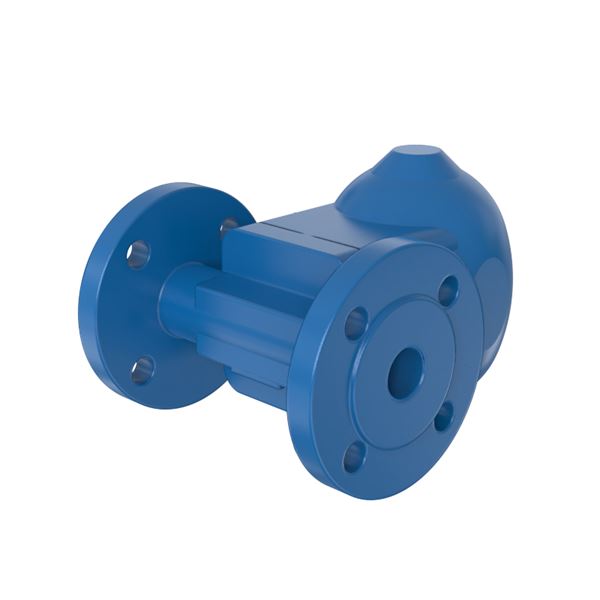

Flottöravledare AT4490C... av segjärn PN16 med anslutning...
AFS 2023:5, AFS 2023:5, 8 paragraf, PED 2014/68/EU
Produkten är CE-märkt
Intyg enligt EN 10204 typ 2 eller 3.1 (måste begäras vid beställning).
CE-märkning
Uppfyller kraven enligt AFS 2016:1, direktivet för tryckbärande anordningar.
DN15-25: enligt 8 §, fluid grupp 2.
Märkning på produkt: PN, DN, material, fabrikat samt pil för flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Stål P250GH (1.0460) |
| 2 | Lock | Segjärn GJS-400-18 (GGG40.3) |
| 3 | Huspackning | Grafit |
| 4 | Tätningsring | Rostfritt stål |
| 5 | Kapsel / Membran | Rostfritt stål |
| 6 | Kapsel / Membran | Hastelloy |
| 7 | Integrerad backventil | Rostfritt stål AISI 304 (1.4301) |
Dimensionsområde (DN): 15 - 25
Mekanisk ångfälla som arbetar med skillnaden i densitet mellan vätska (kondensat) och gas (ånga).
Avleder kondensatet vid mättningstemperaturen. Lämplig för varierande tryck och kapacitet. God avluftningsförmåga vid uppstart. Ångfälla med automatisk avluftning via kapsel. Används endast för mättad ånga.
Rullkula mot sätet och integrerad backventil för lång livslängd.
Huvudmaterial: Stål
Huvudmaterialkod: Stål P250GH (1.0460)
Ingående material: Stål
Ingående materialkod: Stål P250GH (1.0460)
Temperatur (°C): -10 - 300
Tryckklass (PN): 16
Anslutning: ISO 1127, svetsända, Invändig gänga ISO 7-1 (BSPT, Kr), Flänsad EN1092
ETIM klassning: EC010982 - Flottörkondensatavskiljare
BK04 kod: 20799 Armatur övrigt
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt.
Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt. Funktionskontroll på ångfällan bör göras varje år. Innerdelar och packningar bytes vid behov.
