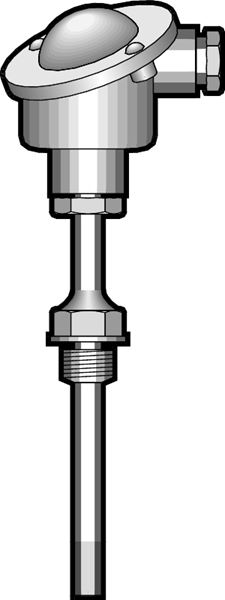

Temperaturgivare AT 7779-

För mätning av mediatemperaturen i rörsystem.Temperaturgivaren känner av mediatemperaturen med ett PT 100-element. Temperaturförändringarresulterar i olika motståndsvärden. Enheten kan förses med en temperaturtransmitter för utsignal 4-20mA.

Dimensionsområde (DN)	15
Tryckklass (PN)	25 - 150
Temperatur (°C)	-50 - 400
Huvudmaterial	Rostfritt stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	Temperatur (°C)	Styrsignal	Mätområde	Avs.datum	Bruttopris	Antal
AT 7779-100	Transmitter	-50 - 400	PT100	-50 - 400	2025-11-24 Beställningsvara	6 200 SEK	Antal
AT 7779-100T-100	Transmitter	-50 - 400	4-20mA	-50 - 150	2025-11-24 Beställningsvara	9 700 SEK	Antal
AT 7779-100T-150	Transmitter	-50 - 400	4-20mA, PT100	-50 - 150	2025-11-10 Färre än 10 i lager	9 700 SEK	Antal
AT 7779-160T-100	Transmitter	-50 - 400	4-20mA, PT100	-50 - 150	2025-11-24 Beställningsvara	9 700 SEK	Antal
AT 7779-160T-150	Transmitter	-50 - 400	4-20mA, PT100	0 - 150	2025-11-24 Beställningsvara	9 700 SEK	Antal
AT 7779-200T	Transmitter	-50 - 400	4-20mA, PT100	-50 - 100	2025-11-27 Beställningsvara	9 500 SEK	Antal
AT 7779-63T-100	Transmitter	-50 - 400	4-20mA, PT100	-50 - 150	2025-11-24 Beställningsvara	9 700 SEK	Antal

Produktinformation

Användningsområde

För mätning av mediatemperaturen i rörsystem

AMA-text

UBB.3 Givare för temperatur, rörmonterade

PT100 signal alternativt kontinuerlig utsignal 4-20mA.

Kvalitetssäkring

PED 2014/68/EU, 2006/95 EEC (LVD)

Produkten är CE-märkt

PED 2014/68/EU, 2006/95 EEC (LVD)
Produkten är CE-märkt

Energi/miljödeklaration

Detaljförteckning

Pos	Komponent	Material
1	Skyddsrör	Syrafast stål AISI 316Ti (1.4571)
2	Hals	Syrafast stål AISI 316Ti (1.4571)
3	Kopplingshuvud	Aluminium

Mått och vikt

Dimensionsområde (DN): 15

Funktion och konstruktion

Temperaturgivaren känner av mediatemperaturen med ett PT 100-element. Temperaturförändringar resulterar i olika motståndsvärden. Enheten kan alternativt förses med en temperaturtransmitter för utsignal 4-20mA.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316Ti (1.4571)

Ingående material: Aluminium, Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316Ti (1.4571), Aluminium (P40)

Temperatur (°C): -50 - 400

Tryckklass (PN): 25 - 150

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

IP klass: IP65

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Se vidstående kopplingsschema.
