Flödesmätare av svävkroppstyp för luft eller vatten. Det momentana flödet läses av visuellt på mätaren.
| Dimensionsområde (DN) | 15 |
|---|---|
| Tryckklass (PN) | 0 - 20 |
| Temperatur (°C) | 5 - 80 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | Temperatur (°C) | Styrsignal | Matningsspänning | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 7730-10V | Visuell visning | 5 - 80 | 10 | 2025-06-16 | 7 800 SEK | ||||
| AT 7730-20V | Visuell visning | 5 - 80 | 4 - 22 | 2025-05-22 | 7 800 SEK | ||||
| AT 7730-22V | Visuell visning | 5 - 80 | 4 - 22 | 2025-06-16 | 7 800 SEK | ||||
| AT 7730-30V | Visuell visning | 5 - 80 | 5 - 30 | 2025-06-23 | 7 800 SEK | ||||
| AT 7730-130L | Visuell visning | 5 - 80 | 30 - 130 | 2025-06-23 | 7 300 SEK | ||||
| AT 7730-180L | Visuell visning | 5 - 80 | 40 - 180 | 2025-06-18 | 7 300 SEK | ||||
| AT 7730-300L | Visuell visning | 5 - 80 | 75 - 300 | 2025-06-16 | 7 800 SEK | ||||
| AT 7730-650L | Visuell visning | 5 - 80 | 100 - 650 | 2025-06-16 | 7 800 SEK | ||||
| AT 7730-70L | Visuell visning | 5 - 80 | 15 - 70 | 2025-06-18 | 7 800 SEK |
Flödesmätare av svävkroppstyp för luft eller vatten. Det momentana flödet läses av visuellt på mätaren.
UGE.31 Svävkroppsmätare

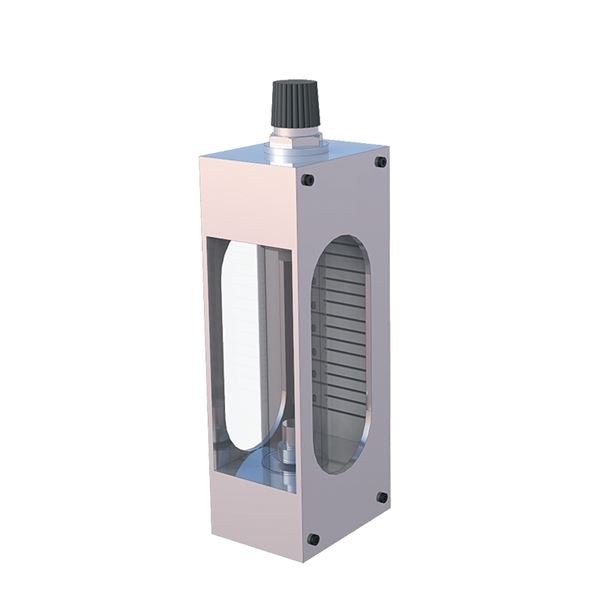

Rörmonterad flödesmätare med analog visning av momentant flöde.
PED 2014/68/EU
Produkten är CE-märkt
Enligt PED 2016:1
Märkning på produkt: På svävkroppsmätaren finns märkning med tillverkarens namn, mätområde och serienummer.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Syrafast stål AISI 316 (1.4401) |
| 2 | Flödestub | Grilamid L (PA-12) |
| 3 | Flottör | Rostfritt stål (1.4460) |
| 4 | Flottör | PTFE (polytetrafluoreten) |
| 5 | Ändstycken (Nylon) |
Dimensionsområde (DN): 15
Flödesmätare av svävkroppstyp för luft eller vatten. Mätområde i vatten 0,4l/min till 30l/min och mätområde i luft 15Nl/min till 700Nl/min. Det momentana flödet läses av visuellt på mätaren. Skalan anpassas efter media. Flödesmätaren har en justeringskruv och är förberedd för flödeslarm.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4401)
Ingående material: Rostfritt stål, Plaster
Ingående materialkod: Syrafast stål AISI 316 (1.4401), Rostfritt stål (1.4460), Grilamid L (PA-12)
Temperatur (°C): 5 - 80
Tryckklass (PN): 0 - 20
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal
Flödesmätaren installeras i flödesriktningen vertikalt med uppåtgående flöde.
7730-_PDS_1.pdf (PDF-fil, 536 kB)
