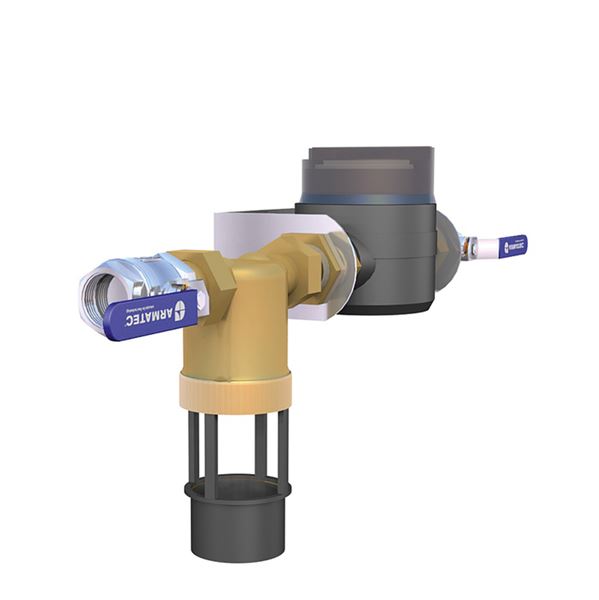

Påfyllningssats
| Temperatur (°C) | 0 - 65 |
|---|---|
| Huvudmaterial | Mässing |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 8340PS15 | Påfyllningssats för Reflex pumpenheter. Innehåller återströmningsskydd typ CA och vattenmätare med 10l/puls. | 2025-05-26 | 4 950 SEK |
Skyddsdon typ CA (Resideo CA295-A) med gängad anslutning för vätskekategori 3 enl. SS-EN 1717. Integrerad…
Välj
Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor…
Välj
Liten kompakt torrlöpande enstrålig lägenhetsmätare för registrering av förbrukad mängd tappkall- eller…
Välj
Viridi reducerventil i Avzinkningshärdig blyfri mässing (under 0,1% bly) Tryck på utlopp justerbart…
Välj
Finfilter (Resideo F76S) med tryckmätare och avtappningsventil, PN 16/25. Silinsats av rostfritt stål…
VäljSammankopplas med Armatecs tryckhållningsenheter med pump för automatisk påfyllning av tappvatten. Passar AT 8340 samt undertrycksavgasare AT 8080.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Mässing avzinkningshärdig (DZR) |
| 2 | Kopplingsmutter/hylsa | Mässing avzinkningshärdig (DZR) |
| 3 | Sil | Rostfritt stål |
| 4 | Tätningsring | NBR (nitrilgummi) |
| 5 | Tätningsring | EPDM (etenpropengummi) |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kula | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | Grafit |
| 5 | Spak | Stål |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
En komplett sats, för väggmontage, vattenmätare med pulsutgång, återströmningsskydd samt avstängningsventiler. Efter inkoppling och aktivering i tryckhållningsenhetens styrenhet, sker automatisk påfyllning vid förinställda volymvärden. Vid varierande inkommande flöde/tryck rekommenderar vi även att en reducerventil monteras före påfyllningssatsen.
Huvudmaterial: Mässing
Ingående material: Mässing
Temperatur (°C): 0 - 65
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Manöver |
|---|---|---|---|---|---|---|
| 3600-8 | Invändig gänga ISO 228-1 (G, BSPP) | 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1/4 | Spak | |
| 3600-10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Spak |
| 3600-15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Spak |
| 3600-20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Spak |
| 3600-25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Spak |
| 3600-32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Spak |
| 3600-40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Spak |
| 3600-50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Spak |
| 3600-65 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Spak | |
| 3600-80 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Spak | |
| 3600-100 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Spak |
Påfyllningssatsen monteras mellan tappvattensystemet och värmesystemet alternativt expansionskärlet och sammankopplas med tryckhållningsenhetens styrenhet. Se respektive tryckhållningsenhets bruksanvisning för mer information, alternativt inkopplingsschemat.
Produkten medger ej reparation utöver rengöring. Ingående komponenter kan bytas ut. Se artikelnummer i detaljförteckningen. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
