Ventilsats innehållandes ventilrör, högeffektiv avluftare, manometerventil, avstängning- och avtappningsventil. Passar kärl AT 8321E2-1000liter (Observera att det är olika artiklar för respektive 2-25L, 50-100L, 200-500L samt 600-1000L). Lägg till erforderlig säkerhetsventil samt manometer enligt bild för komplett ventilsats.
| Dimensionsområde (liter) | 2 - 1000 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | -10 - 70 |
| Huvudmaterial | Stål |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 8374A2-25L | Ventilsats för 8321E2-25L Innehållande väggkonsol, manometerventil samt avluftare. Exkl. säkerhetsventil DN20 och manometer. OBS! Passar ej 8321E33 pga att den är golvstående. | 2026-05-11 | 4 450 SEK | |
| AT 8374A50-100L | Ventilsats med ventilrör för 8321E50-100L innehåller avstänging- och dräneringsventil, manometerventil, avluftare och ventilrör. Exkl. säkerhetsventil och manometer. Tillbehör (8310 eller 8305/8306) | 2026-05-11 | 6 300 SEK | |
| AT 8374A200-500L | Ventilsats med ventilrör för 8321E200-500L innehåller avstänging- och dräneringsventil, manometerventil, avluftare och ventilrör. Exkl. säkerhetsventil och manometer. | 2026-05-11 | 7 600 SEK | |
| AT 8374A600-1000L | Ventilsats med ventilrör för 8321E600-1000L innehåller avstänging- och dräneringsventil, manometerventil, avluftare och ventilrör. Exkl. säkerhetsventil och manometer. | 2026-05-07 | 7 700 SEK |
Kulventiler av mässing, med avtappningsdon för avtappning/påfyllning, PN 40. Packbox av grafit. För…
Välj
Kulventiler av mässing, fullt genomlopp, in- och utvändig gänga och stålhandtag. Packbox av grafit…
Välj
Manometer med dubbla larmkontakter och röd varningsvisare. R3/8 x 100. Klass 1
Välj
Säkerhetsventil för slutna varmvattenanläggningar som pannor och värmeväxlare. Säkerhetsventil även…
Välj
Expansionskärl Refix DE med gummibälg som avskiljer fluiden från den komprimerade luften. För värme-…
Välj
Anslutningssatser för expansionskärl. För enkel och professionell installation och underhåll.
VäljVentilsats och ventilrör med högeffektiv avluftare för enkel installation av expansionskärl AT 8321E.
PSF.1412 Automatiska luftavledare
Se respektive produkts enskilda produktblad för mer information.
Märkning på produkt - Kulventil AT 3634-: Fabrikat och DN.
Märkning på produkt - Toppavluftare AT 8050B: Är märkt med dimension, max. drifttryck, max drifttemperatur, artikelnummer samt tillverkarens namn.
Märkning på produkt - Kulventil AT 3640-: Fabrikat och DN.
Omfattas av anmälningsplikt enligt REACH: Nej
Reach datum: 2026-04-20

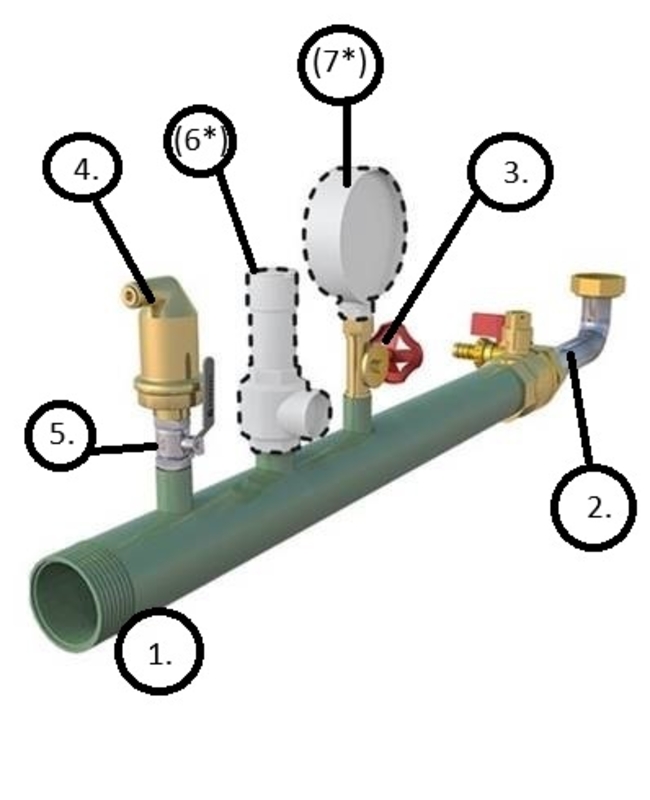

| Pos | Komponent | Material | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 8370A, Ventilrör | Stål | ||||||||||||||||||
| 2 | 8321AS, Ventilsats | |||||||||||||||||||
| 3 | 1844C10, Nålventil | Mässing (CuZn38As) (CW511L, Pb<0,1%)> | ||||||||||||||||||
| 4 | 8050B, Toppavluftare | Mässing | ||||||||||||||||||
| 5 | 3640, kulventil | Mässing (CuZn40Pb2) (CW617N) (2.0402) | ||||||||||||||||||
| 6 | *Option, säkerhetsventil tex 8310A | |||||||||||||||||||
| 7 | *Option, manometer med lämpligt mätområde | |||||||||||||||||||
| Vissa beskrivna delar är optioner | ||||||||||||||||||||
Dimensionsområde (liter): 2 - 1000
| Artikelnummer | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 8374A2-25L | 285 | 42.4 | 5 | |
| 8374A50-100L | 500 | 730 | 42.4 | 5 |
| 8374A200-500L | 500 | 730 | 42.4 | 5 |
| 8374A600-1000L | 500 | 730 | 42.4 | 5 |
Ventilsats innehållandes väggkonsol, högeffektiv avluftare, manometerventil, avstängning- och dräneringsventil. Komplettera med lämplig säkerhetsventil AT 8310A (DN20) samt manometer AT 8305A eller AT 8306C (DN10). Passar expansionskärl AT 8321E. 8374A2-25L är för väggmontage.
Huvudmaterial: Stål
Ingående material: Mässing, Stål, Övrigt
Temperatur (°C): -10 - 70
Tryckklass (PN): 10
ETIM klassning: EC011298 Anslutning för värmegenerator
| Artikelnummer | Nettovikt (kg) |
|---|---|
| 8374A2-25L | 5 |
| 8374A50-100L | 5 |
| 8374A200-500L | 5 |
| 8374A600-1000L | 5 |

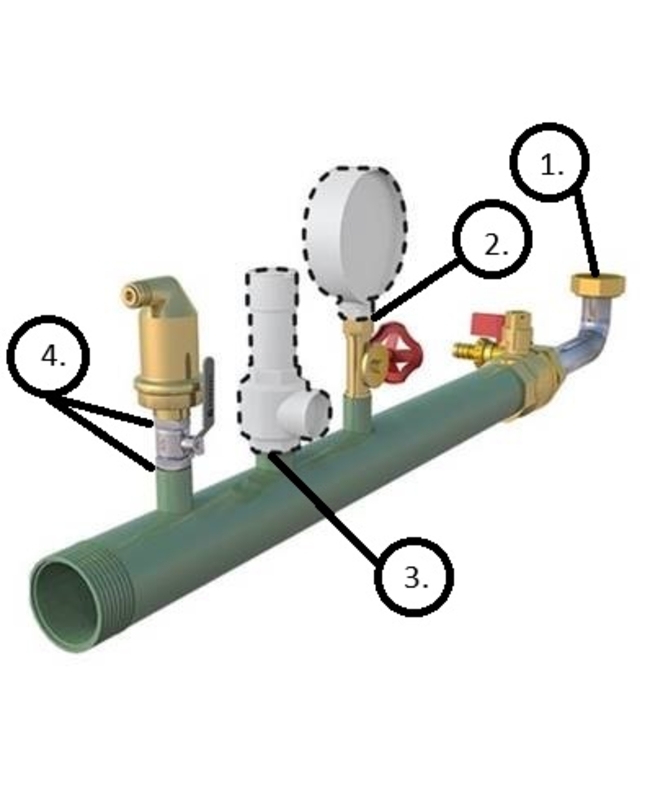

| Nr | Artikel | Relaterad produkt | Ventilrörets anslutning |
|---|---|---|---|
| 1 | 8374A50-100L | 8321AS50-100 | Invändig ISO G 1" |
| 1 | 8374A200-500L | 8321AS200-500 | Invändig ISO G 1 1/4" |
| 1 | 8374A600-1000L | 8321AS600-1000 | Invändig ISO G 1 1/2" |
| 2 | 8374A50-1000L | 1844C10 | Invändig ISO G 3/8" |
| 3 | 8374A50-1000L | 8310Axxx-20 | Utvändig ISO G 3/4" |
| 4 | 8374A50-1000L | 3640-10 | Invändig ISO G 3/8" |

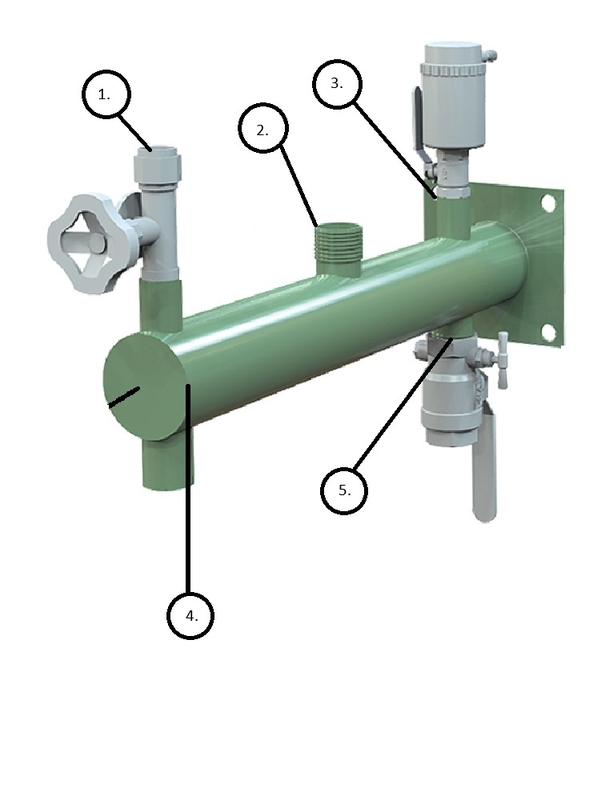

| Nr | Artikel | Relaterad produkt | Ventilrörets anslutning |
|---|---|---|---|
| 1 | 8374A2-25L | 1844C10 | Invändig ISO G 3/8" |
| 2 | 8374A2-25L | 8310Axxx-20 | Utvändig ISO G 3/4" |
| 3 | 8374A2-25L | 3640-10 | Invändig ISO G 3/8" |
| 4 | 8374A2-25L | 8321E2-25 | Invändig ISO G 3/4" |
| 5 | 8374A2-25L | 3634-20 | Utvändig ISO G 3/4" |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Horisontell
Se respektive produktblad för de ingående komponenterna i ventilsatsen, annars kontakta Armatec. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
