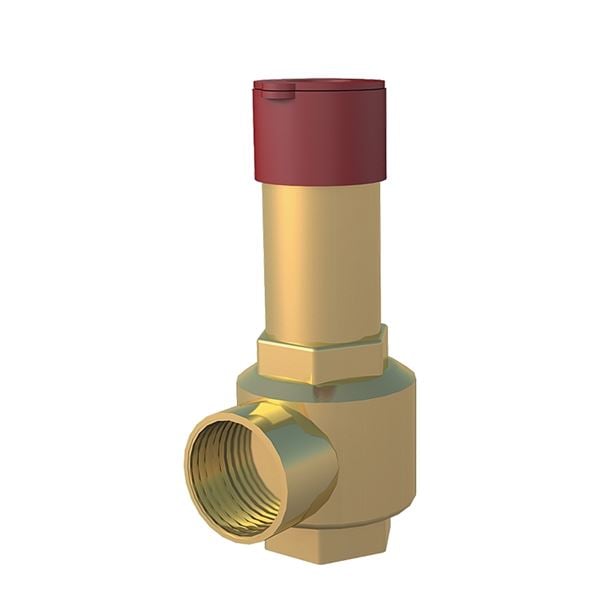

Säkerhetsventil AT 8310A

Säkerhetsventil för slutna varmvattenanläggningar som pannor och värmeväxlare. Säkerhetsventil även för slutna kylanläggningar.

Dimensionsområde (DN)	20 - 32
Tryckklass (PN)	0 - 10
Temperatur (°C)	5 - 110
Huvudmaterial	Mässing

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Ventilkapacitet kW	Avs.datum	Bruttopris	Antal
AT 8310A1,5-20 RSK 5534784	20	10	1,5	5 - 110	139	2026-07-13 I lager	860 SEK	Antal
AT 8310A2,0-20 RSK 5534785	20	10	2	5 - 110	167	2026-07-13 I lager	860 SEK	Antal
AT 8310A2,5-20 RSK 5534786	20	10	2,5	5 - 110	194	2026-07-13 I lager	860 SEK	Antal
AT 8310A3,0-20 RSK 5534787	20	10	3	5 - 110	223	2026-07-13 I lager	860 SEK	Antal
AT 8310A3,5-20 RSK 5534788	20	10	3,5	5 - 110	251	2026-07-13 I lager	860 SEK	Antal
AT 8310A4,0-20 RSK 5534845	20	10	4	5 - 110	279	2026-07-13 I lager	1 340 SEK	Antal
AT 8310A4,5-20 RSK 5534846	20	10	4,5	5 - 110	305	2026-07-13 I lager	1 340 SEK	Antal
AT 8310A5,0-20 RSK 5534847	20	10	5	5 - 110	336	2026-07-13 I lager	1 340 SEK	Antal
AT 8310A6,0-20 RSK 5534848	20	10	6	5 - 110	381	2026-07-13 I lager	1 340 SEK	Antal
AT 8310A7,0-20 RSK 5075139	20	10	7	5 - 110	441	2026-07-13 I lager	1 710 SEK	Antal
AT 8310A8,0-20 RSK 5075142	20	10	8	5 - 110	496	2026-07-13 Färre än 10 i lager	1 710 SEK	Antal
AT 8310A1,5-25 RSK 5534789	25	10	1,5	5 - 110	284	2026-07-13 Färre än 10 i lager	3 050 SEK	Antal
AT 8310A2,0-25 RSK 5534790	25	10	2	5 - 110	342	2026-07-13 I lager	1 750 SEK	Antal
AT 8310A2,5-25 RSK 5534791	25	10	2,5	5 - 110	399	2026-07-13 I lager	1 750 SEK	Antal
AT 8310A3,0-25 RSK 5534792	25	10	3	5 - 110	457	2026-07-13 I lager	1 750 SEK	Antal
AT 8310A3,5-25 RSK 5534793	25	10	3,5	5 - 110	515	2026-07-13 I lager	1 750 SEK	Antal
AT 8310A4,0-25 RSK 5534849	25	10	4	5 - 110	573	2026-07-13 Färre än 10 i lager	2 430 SEK	Antal
AT 8310A4,5-25 RSK 5534850	25	10	4,5	5 - 110	626	2026-07-13 Färre än 10 i lager	2 430 SEK	Antal
AT 8310A5,0-25 RSK 5534851	25	10	5	5 - 110	690	2026-08-05 Tillfälligt slut	2 430 SEK	Antal
AT 8310A6,0-25 RSK 5534852	25	10	6	5 - 110	783	2026-07-13 I lager	2 430 SEK	Antal
AT 8310A7,0-25 RSK 5075140	25	10	7	5 - 110	904	2026-07-13 Färre än 10 i lager	3 430 SEK	Antal
AT 8310A8,0-25 RSK 5075143	25	10	8	5 - 110	1017	2026-07-13 Färre än 10 i lager	3 430 SEK	Antal
AT 8310A1,5-32 RSK 5075138	32	10	1,5	5 - 110	392	2026-07-13 Färre än 10 i lager	4 870 SEK	Antal
AT 8310A2,5-32 RSK 5534794	32	10	2,5	5 - 110	550	2026-07-13 Färre än 10 i lager	4 310 SEK	Antal
AT 8310A3,0-32 RSK 5534795	32	10	3	5 - 110	630	2026-07-13 Färre än 10 i lager	4 310 SEK	Antal
AT 8310A3,5-32 RSK 5534796	32	10	3,5	5 - 110	710	2026-07-13 I lager	4 310 SEK	Antal
AT 8310A4,0-32 RSK 5534853	32	10	4	5 - 110	790	2026-07-13 Färre än 10 i lager	5 800 SEK	Antal
AT 8310A5,0-32 RSK 5534855	32	10	5	5 - 110	950	2026-07-13 Färre än 10 i lager	5 800 SEK	Antal
AT 8310A6,0-32 RSK 5534856	32	10	6	5 - 110	1078	2026-07-13 Färre än 10 i lager	5 800 SEK	Antal
AT 8310A7,0-32 RSK 5075141	32	10	7	5 - 110	1246	2026-07-13 Färre än 10 i lager	6 700 SEK	Antal
AT 8310A8,0-32 RSK 5075144	32	10	8	5 - 110	1402	2026-07-13 Färre än 10 i lager	6 700 SEK	Antal

Produktinformation

Användningsområde

Säkerhetsventil för slutna varmvattenanläggningar som pannor och värmeväxlare. Säkerhetsventil även för slutna kylanläggningar.

AMA-text

PSG.11 Säkerhetsventiler i vätskesystem

Säkerhetsventil AT 8310A..... med öppningstryck ..... bar av metall och med mjuktätning av EPDM-gummi.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV.

Märkning på produkt: Uppgifter om DN, CE-märke, inställt öppningstryck och leverantör finns på ventilens märkskylt.

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH: Ja

Reach datum: 2026-06-12

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

DN	SCIP nummer
20	e81828bb-d209-4e6c-a374-cfac03656b11
25	14b95af2-da55-4edc-8928-7dc5e25560b2
32	14b95af2-da55-4edc-8928-7dc5e25560b2

Detaljförteckning

Pos	Komponent	Material
1	Hus DN20	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Hus DN25-32	Mässing
3	Fjäderkåpa	Mässing (CuZn40Pb2) (CW617N) (2.0402)
4	Spindel	Mässing (CuZn39Pb3) (CW614N) (2.0401)
5	Mjuktätning	EPDM (etenpropengummi)
6	Membran	EPDM (etenpropengummi)
7	Fjäder	Stål
8	Lättverk	PA (polyamid)

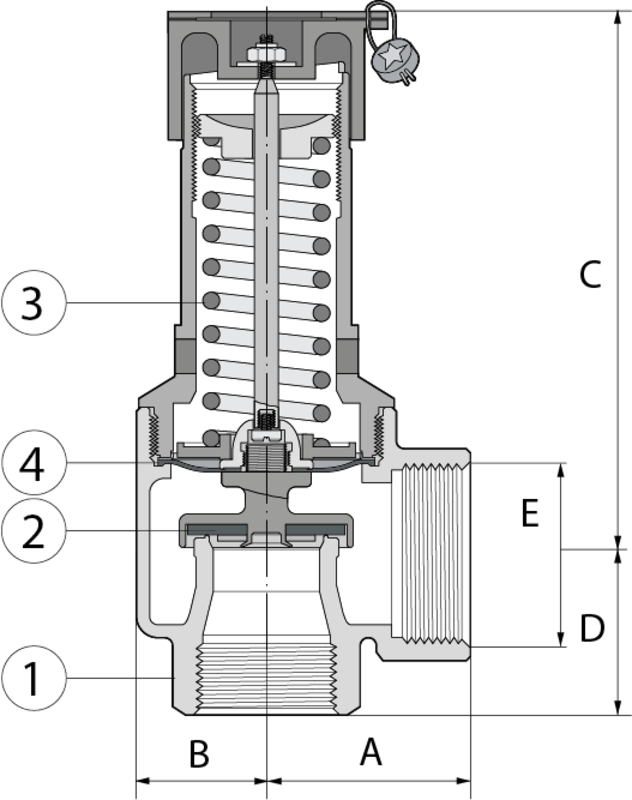

Mått och vikt

Dimensionsområde (DN): 20 - 32

DN	20	25	32
Inlopp	G3/4 inv.	G1 inv.	G1 1/4 inv.
Utlopp/E	G1 inv.	G1 1/4 inv.	G1 1/2 inv.
A	40	48	56
B	18	23	35
C	106	127	142
D	30	39	43
Vikt	0.36	0.8	2

Funktion och konstruktion

Fjäderbelastad membransäkerhetsventil med mjuktätande kägla. Levereras med fast inställda öppningstryck.

Ventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Nedblåsning max 20 % av öppningstrycket.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing

Temperatur (°C): 5 - 110

Tryckklass (PN): 0 - 10

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011311 - Säkerhetsventil

MagiCAD länk: https://redir.magicloud.com/product/dfa18646-1547-4a64-a504-9b90de156692

Kommentar till färg: Mässing

Kapacitet i kW

Öppningstryck	DN20	DN25	DN32
1.5	139	284	392
2,0	167	342	471
2.5	194	399	550
3,0	223	457	630
3.5	251	515	710
4,0	279	573	790
4.5	305	626	-
5,0	336	690	950
6,0	381	783	1078
7,0	441	904	1246
8,0	496	1017	1402
Öppningstryck i bar, kapacitet i kW. Det är den certifierade kapaciteten som anges vilket innebär att hänsyn har tagits till faktorn 0,9 enligt VVA1993 för bedömning av avblåsningsförmågan. Kapaciteten gäller vid ett tryck som med 10% överstiger öppningstrycket.

Kapacitet i kg/h ånga

Öppningstryck	DN20	DN25	DN32
1.5	265	544	749
2,0	318	653	900
2.5	371	762	1050
3,0	426	874	1204
3.5	480	984	1356
4,0	534	1095	1509
4.5	583	1196	-
5,0	642	1318	1816
6,0	729	1495	2060
7,0	842	1728	2381
8,0	947	1944	2678
Öppningstryck i bar, kapacitet i kg/h ånga. Tabellen visar ventilens maximala kapacitet. Enligt gällande normer fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten gäller vid ett tryck som med 10% överstiger öppningstrycket.

Installation och underhåll

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Ventilen får endast monteras i vertikal position.

Ventilen bör monteras i vertikal position. Ovanför ventilen måste finnas tillräcklig fri höjd för funktionsprov och service. För att genomföra en funktionskontroll, eller motionera ventilen, vrider man på den röda överdelen (lättverket) i pilens riktning. Vridning på lättverket innebär att den mjuktätande käglan lyfter från sätet och ventilen blåser av, men stängs direkt igen automatiskt. Plomberingen får ej brytas.

Ventilens utloppsledning skall mynna så att risk för personskada inte föreligger. Vid installation i pannanläggning ska ventilerna monteras antingen direkt på pannan eller i en förstorad, inte avstängbar del av framledningen, ett ångsamlingsrör. Detta ska monteras så nära pannan som möjligt. Vid oklarheter kontakta Armatec.
