Ventilpaket för anslutning av kärl 8300E samt 8321E inom Armatecs sortiment för tryckhållningsenheter.
| Temperatur (°C) | 0 - 65 |
|---|---|
| Huvudmaterial | Mässing |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 8300VP25 | Ventilpaket för 8300 med G1 ansl. Innehåller kulventiler för avstängning och avtappning samt T-rör. Max 2100kW vid max 10m anslutande rör | 2025-05-12 | 1 060 SEK | |
| AT 8300VP40-32 | Ventilpaket för 8300E med DN40 ansl. Passar AT 8300E350 och 8300E500. Innehåller DN40 fläns med inv. gänga R32 samt T-rör med ventiler för avstängning och avtappning. Max 3600kW vid max 10m anslutande rör | 2025-05-15 | 3 920 SEK | |
| AT 8300VP50-32 | Ventilpaket för 8300E med DN50 ansl. Passar AT 8300E750. Innehåller DN50 fläns med inv. gänga R32 samt T-rör med ventiler för avstängning och avtappning. Max 3600kW vid max 10m anslutande rör | 2025-05-12 | 5 100 SEK | |
| AT 8300VP65-32 | Ventilpaket för 8300E med DN65 ansl. Passar AT 8300E 1000 liter och uppåt. Innehåller DN65 fläns med inv. gänga R32 samt T-rör med ventiler för avstängning och avtappning. Max 3600kW vid max 10m anslutande rör | 2025-05-15 | 5 700 SEK | |
| AT 8300VP65-32PN6 | Ventilpaket för 8300E med DN65 ansl. PN6 Passar AT 8300E PN6 1000 liter och uppåt. Innehåller DN65 PN6 fläns med inv. gänga R32 samt T-rör med ventiler för avstängning och avtappning. Max 3600kW vid max 10m anslutande rör | 2025-05-12 | 5 300 SEK |

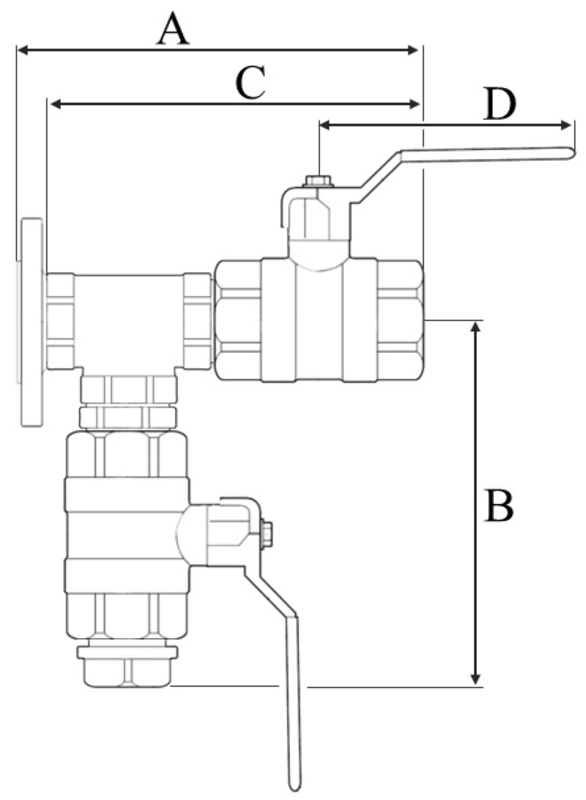

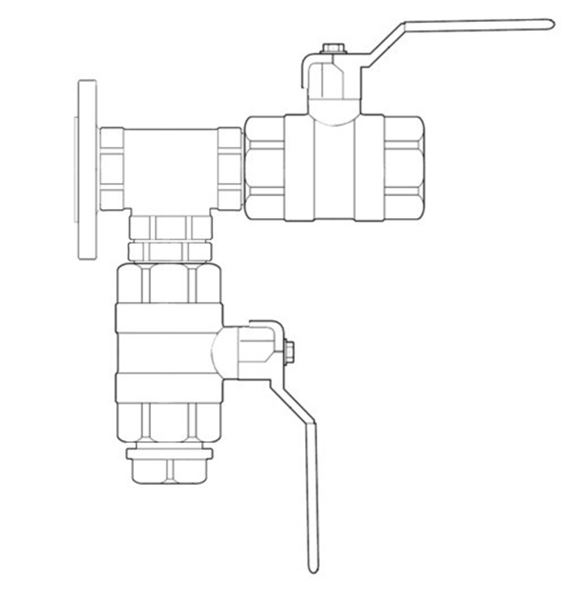

Ventilpaket för enkel installation. I paketet ingår T-rör, avstängning- och avtappningsventil. 8300VP
Märkning på produkt: Ingående komponenter är märkta med fabrikat, DN, PN och flödespil.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kula | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | PTFE (polytetrafluoreten) |
| 5 | Spak | Stål |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kula | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | Grafit |
| 5 | Spak | Stål |
En komplett sats, för väggmontage, bestående av magnetventil, vattenmätare med pulsutgång, återströmningsskydd samt avstängningsventiler. Efter inkoppling och aktivering i tryckhållningsenhetens styrenhet, sker automatisk påfyllning vid förinställda volymvärden. Om en max påfyllningsvolym (eller tid för AT 8350) har angivits och denna har överskridits avstannar fyllningen och återstartar först efter att blockeringen har kvitterats på styrenheten.
Huvudmaterial: Mässing
Ingående material: Mässing
Temperatur (°C): 0 - 65
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 3640-10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Utvändig gänga ISO 228-1 (G, BSPP) | 3/8 |
| 3640-15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Utvändig gänga ISO 228-1 (G, BSPP) | 1/2 |
| 3640-20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Utvändig gänga ISO 228-1 (G, BSPP) | 3/4 |
| 3640-25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Utvändig gänga ISO 228-1 (G, BSPP) | 1 |
| 3640-32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Utvändig gänga ISO 228-1 (G, BSPP) | 1 1/4 |
| 3640-40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Utvändig gänga ISO 228-1 (G, BSPP) | 1 1/2 |
| 3640-50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Utvändig gänga ISO 228-1 (G, BSPP) | 2 |
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Manöver |
|---|---|---|---|---|---|---|
| 3600-8 | Invändig gänga ISO 228-1 (G, BSPP) | 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1/4 | Spak | |
| 3600-10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Spak |
| 3600-15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Spak |
| 3600-20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Spak |
| 3600-25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Spak |
| 3600-32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Spak |
| 3600-40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Spak |
| 3600-50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Spak |
| 3600-65 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Spak | |
| 3600-80 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Spak | |
| 3600-100 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Spak |
Påfyllningssatsen monteras mellan tappvattensystemet och värmesystemet alternativt expansionskärlet och sammankopplas med tryckhållningsenhetens styrenhet. Se respektive tryckhållningsenhets bruksanvisning för mer information. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
Ventilpaket AT 8300-A Produktdatablad (PDF-fil, 229 kB)
