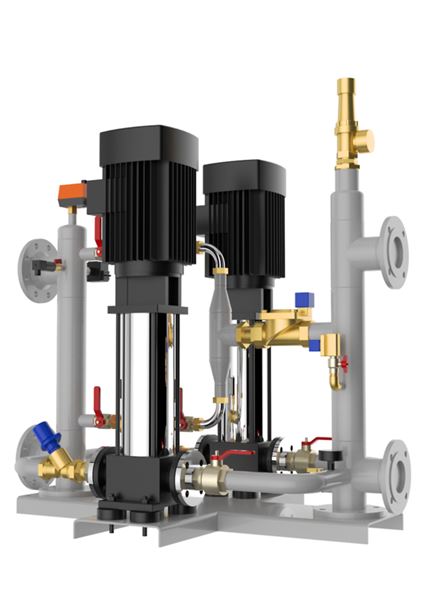

Tryckhållningsenhet med dubbelpump AT 8340GH

Tryckhållningsenhet med dubbelpump, Reflex GIGA. Effekt 4MW-20MW

Tryckklass (PN)	16
Temperatur (°C)	0 - 90
Huvudmaterial	Sammansatt enhet

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Artikel beskrivning	Matningsspänning	Avs.datum	Bruttopris	Antal
AT 8340GH50	Artikeln har utgått Viss avvikelse kan förekomma	Hydralenhet Giga GH50 med dubbelpump Hydralenhet Giga GH50 med dubbelpump. Typ: GH 50 Antal pumpar: 2 St. Antal överströmningsledningar: 2 St. Max. tillåten drifttemperatur: 90 °C Max. tillåtet driftövertryck: 16 bar Max. p0-inställning: 4 bar Elektrisk anslutning: 230V/50Hz Expansionsledningens anslutning: DN80/PN16 Anslutning baskärl: DN80/PN6 Anslutning eftermatning: Rp 1/2'' Max. elektr. nominell effekt: 6.00 kW Individuell CE-märkning	230VAC			Artikeln har utgått Viss avvikelse kan förekomma

Produktinformation

Användningsområde

För särskilt hög prestanda, effekt, temperatur och tryck. Behållarnas nominella volym är 1 000–5 000 liter, och specialstorlekar på upp till 20 000 liter kan beställas. Ett extra magnetventil säkerställer minimitryckskyddet.

AMA-text

PLC.122 Öppna expansionskärl med tryckhållningspump

Kvalitetssäkring

Produkten är CE-märkt

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2026-05-18

Mått och vikt

Mått

Artikelnummer	A	B	C	Nettovikt (kg)
8340GH50	1168	1194	830	195
8340GH70	1168	1194	830	0
8340GH90	1168	1194	830	0
8340GH100	1168	1194	830	214.5

Funktion och konstruktion

Hydraulenhet med dubbelpump. Funktionell enhet som består av en hydraulisk. Styrenhet hanteras separat. För system >4MW. För 1000L-5000L som standard men med möjlighet till 20.000L. Möjlighet till Buskommunikation.

Tekniska data

Huvudmaterial: Sammansatt enhet

Temperatur (°C): 0 - 90

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

IP klass: IP54

Produktens färg: RAL 6018 - Gulgrön, RAL 7040 - Fönstergrå

Teknisk data

Artikelnummer	Matningsspänning	Maxinställning av lägsta drifttryck ”P0”
8340GH50	230VAC	4
8340GH70	230VAC	6
8340GH90	3x400VAC	8
8340GH100	3x400VAC	9.5

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Horisontell

För max funktion och högsta driftsäkerhet ska expansionskärlet anslutas till systemets returledning, på cirkulationspumpens sugsida. Glöm ej att tryckutjämningskärl alltid ska monteras.
Om systemtemperaturen är hög och det därmed är sannolikt att temperaturen vid expansionskärlet kan komma att överstiga produktens temperaturområde, ska ett avsvalningskärl AT 8303 inmonteras före tryckhållningssystemet.

För säker funktion och drift rekommenderas regelbunden tillsyn och kontroll, minst en gång per år. Som reservdelar finns: Tryckhållningspump, motorventil, magnetventil, styrenhet och tryck- och volymgivare. För mer ingående information se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
