8340E200_IMG_1.jpg Reflex

Öppet expansionskärl AT 8340-E

Öppet expansionskärl med utbytbar bälg och toppavluftning.

Dimensionsområde (liter)200 - 5000
Tryckklass (PN)6
Temperatur (°C)-10 - 70
HuvudmaterialStål

Varianter

Artikelnummer Artikel beskrivning PN Volym (l) Avs.datum Bruttopris Antal
AT 8340E200 RSK 5539206 Öppet expansionskärl 200L med utbytbar bälg och toppavluftning. 6 200 2026-09-09 Färre än 10 i lager 32 100 SEK
AT 8340E300 RSK 5539207 Öppet expansionskärl 300L med utbytbar bälg och toppavluftning. 6 300 2026-09-23 Tillfälligt slut 35 200 SEK
AT 8340E400 RSK 5539208 Öppet expansionskärl 400L med utbytbar bälg och toppavluftning. 6 400 2026-09-23 Tillfälligt slut 40 100 SEK
AT 8340E500 RSK 5539209 Öppet expansionskärl 500L med utbytbar bälg och toppavluftning. 6 500 2026-09-09 Färre än 10 i lager 44 300 SEK
AT 8340E600 RSK 5539210 Öppet expansionskärl 600L med utbytbar bälg och toppavluftning. 6 600 2026-09-09 Färre än 10 i lager 51 500 SEK
AT 8340E800 RSK 5539211 Öppet expansionskärl 800L med utbytbar bälg och toppavluftning. 6 800 2026-09-09 Färre än 10 i lager 58 400 SEK
AT 8340E1000 RSK 5539212 Öppet expansionskärl 1000L med utbytbar bälg och toppavluftning. 6 1000 2026-09-09 Färre än 10 i lager 65 700 SEK
AT 8340E1500 RSK 5539213 Öppet expansionskärl 1500L med utbytbar bälg och toppavluftning. 6 1500 2026-09-09 Färre än 10 i lager 116 000 SEK
AT 8340E2000 RSK 5539214 Öppet expansionskärl 2000L med utbytbar bälg och toppavluftning. 6 2000 2026-10-05 Beställningsvara 141 500 SEK
AT 8340E3000 RSK 5539215 Öppet expansionskärl 3000L med utbytbar bälg och toppavluftning. 6 3000 2026-10-05 Beställningsvara 218 400 SEK
AT 8340E4000 RSK 5539216 Öppet expansionskärl 4000L med utbytbar bälg och toppavluftning. 6 4000 2026-10-05 Beställningsvara 236 900 SEK
AT 8340GG1500 Öppet expansionskärl 1500L, 6bar Med utbytbar bälg och toppavluftning. Variomat GIGA. 6 1500 Förfrågan Förfrågan Offert
AT 8340GG2000 RSK 5533086 Öppet expansionskärl 2000L, 6bar med utbytbar bälg och toppavluftning. Variomat GIGA. 6 2000 Förfrågan Förfrågan Offert
AT 8340GG3000 Öppet expansionskärl 3000L, 6bar 6 3000 Förfrågan Förfrågan Offert
AT 8340GG4000 RSK 5533087 Öppet expansionskärl 4000L, 6bar med utbytbar bälg och toppavluftning. 6 Förfrågan Förfrågan Offert
AT 8340GG5000 Öppet expansionskärl 5000L, 6bar med utbytbar bälg och toppavluftning. Förfrågan Förfrågan Offert
AT 8340GG1000 Öppet expansionskärl 1000L med utbytbar bälg och toppavluftning. 6 Förfrågan Förfrågan Offert

Tillbehör

Reflex

Reservdelar AT 8300-

Reservdelar AT 8300-, beskrivning av funktion finns på respektive artikelsida.

Välj
Reflex

Tryckhållningsenhet med pump AT 8340-P

Tryckhållningsenhet med pump, Reflex Variomat. VARIOMAT VIDEO För hjälp med dimensionering använd…

Välj
Reflex

Följekärl 8340-EF

Följekärl till 8340E (8340-)

Välj
Reflex

Reflex Inspection Certificate 3.1

Inspection certificate 3.1 enligt EN10204

Välj

Produktinformation

Användningsområde

Öppet expansionskärl som ingår i system AT 8340-

AMA-text

PLC.122 Öppna expansionskärl med tryckhållningspump

Kvalitetssäkring

AFS 2023:5, 2014/30/EU (EMC), 2014/35/EU (LVD) , PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Uppgifter om volym, max. tryck, max. temperatur, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på utrustningens märkskylt.

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2026-06-12

Detaljförteckning

Pos123
KomponentTryckkärlBälgAnslutning
MaterialStålButylMässing

Mått och vikt

Dimensionsområde (liter): 200 - 5000

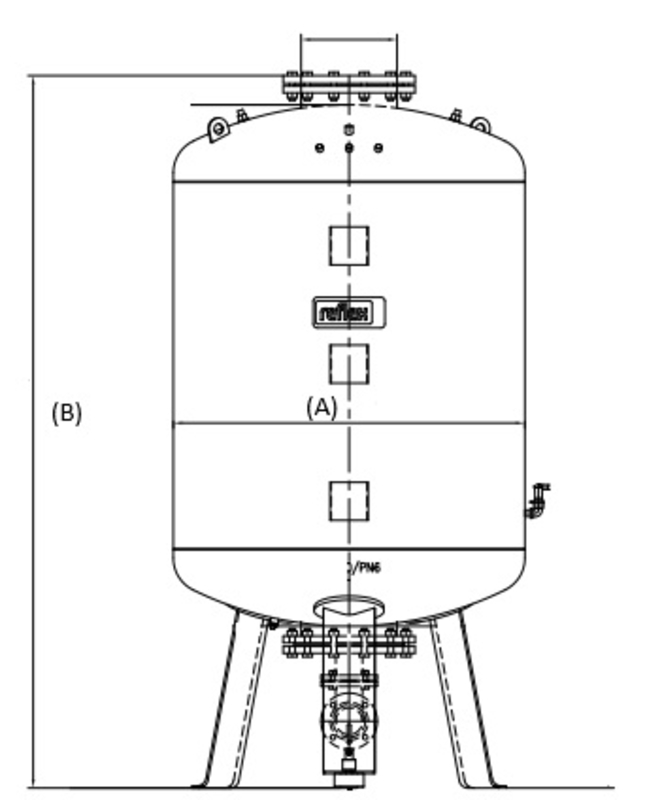

Mått

ArtikelnummerABNettovikt (kg)
8340E200634105733.7
8340E300634135745
8340E400740134459
8340E500740156475
8340E600740180783
8340E8007402272107
8340E10007402738127
8340E150012002127323.1
8340E200012002587371.5
8340E300015002481677
8340E400015003053760
8340GG1500465
8340GG200015002606402.5
8340GG300015002606660
8340GG4000120026181021.55
8340GG50001115
8340GG100010002158270

Funktion och konstruktion

Utbytbart helmembran - överensstämmer med DIN EN 13831
Utvändigt plastbelagt
Med avgasning avstickröret
Inklusive svetsat sidokontakt för anslutning av en detektor för blåsbristning.
Grundkärl VG inkl. givare för nivåmätning

Tekniska data

Huvudmaterial: Stål

Ingående material: Stål, Gummi

Ingående materialkod: Butyl

Temperatur (°C): -10 - 70

Tryckklass (PN): 6

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

BK04 kod: 20003 Expansionskärl och system

BIM länk: https://bim.reflex-winkelmann.com/Reflex/GB/en_GB/library/product/Variomat-Grundgefass-VG

MagiCAD länk: https://redir.magicad.cloud/product/0154f82f-2e47-451b-8088-829a2d320f01

Produktens färg: RAL 7040 - Fönstergrå

Kommentar till färg: Slitstark epoxihartsbeläggning

Teknisk data

ArtikelnummerVolym (l)UtförandeAnsl. 1Ansl. 1 - spec.
8340E200200PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E300300PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E400400PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E500500PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E600600PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E800800PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E10001000PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E15001500PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E20002000PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E30003000PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340E40004000PrimärkärlUtvändig gänga ISO 228-1 (G, BSPP)1
8340GG15001500PrimärkärlFlänsad EN1092DN65, PN6
8340GG20002000PrimärkärlFlänsad EN1092DN65, PN6
8340GG30003000PrimärkärlFlänsad EN1092DN65, PN6
8340GG4000PrimärkärlFlänsad EN1092DN65, PN6
8340GG5000
8340GG1000PrimärkärlFlänsad EN1092DN65, PN6

Installation och underhåll

Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
