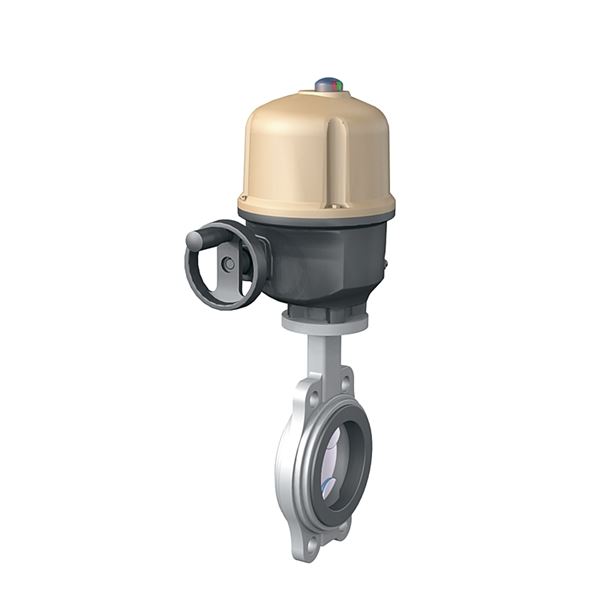

Elektriskt manöverdon AT 3941-POS monterad på vridspjällventiler AT 2313B-
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Utförande typ | DN | PN | Matningsspänning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2313BAQR40-230V | Automation | 40 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR40-24VDC | Automation | 40 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR50-230V | Automation | 50 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR50-24VDC | Automation | 50 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR65-230V | Automation | 65 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR65-24VDC | Automation | 65 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR80-230V | Automation | 80 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR80-24VDC | Automation | 80 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR100-230V | Automation | 100 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR100-24VDC | Automation | 100 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR125-230V | Automation | 125 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR125-24VDC | Automation | 125 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR150-230V | Automation | 150 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR150-24VDC | Automation | 150 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR200-230V | Automation | 200 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR200-24VDC | Automation | 200 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR250-230V | Automation | 250 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQR300-230V | Automation | 300 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat…
Välj
Elektriskt manöverdon för reglering av kulventiler, vridspjäll eller där 90° vridning krävs.
VäljAutomatiserad vridspjällsventil för enklare reglerande applikationer
Vridspjällventil AT 2313B
PSB.2 Vridspjällventiler
Vridspjällventil AT 2313B, med hus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i duplex rostfritt stål
AT 2313BS med spak standard t.o.m. DN150,
AT 2313BV med växel standard fr.o.m DN150
Elektriskt reglerande manöverdon AT 3941-
UEC.1 Ställdon för ventil, elektriska
Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.
Produkten är CE-märkt
Märkning på produkt - Vridspjällventil AT 2313B: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.
Märkning på produkt - Elektriskt reglerande manöverdon AT 3941-: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-15 (GGG40) |
| 2 | Spjällskiva | Rostfritt stål (1.4470) |
| 3 | Foder | EPDM (etenpropengummi) |
| 4 | Spak | Gråjärn |
| 5 | Snäckväxel (Se produkt 2394) |
| Pos | Komponent | Material | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Hus | Aluminium | ||||||
| 2 | Kåpa* | Aluminium | ||||||
| 3 | Drivbussning | Stål | ||||||
| *Epoxymålad RAL 1014, C4 enligt ISO 12944 | ||||||||
Dimensionsområde (DN): 50 - 300
Standardutförande Reversibelt manöverdon AT 3941 monterat på vridspjäll AT 2311B-, för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp. Manöverdonet levereras även med momentbrytare för storlekar 25 och uppåt. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Designtid 10 000 cykler (On-Off). Testat enligt EN 15714-2 klass A och B.
Huvudmaterial: Sammansatt enhet
Temperatur (°C): -20 - 70
Tryckklass (PN): 6 - 16
Anslutning: Flänsad EN1092
BK04 kod: 20710 Automatiska ventiler
IP klass: IP68
| Artikelnummer | KVS | Anslutning enligt ISO 5211 | Mått på spindel | Erfordrat moment (Nm) | Läckageklass |
|---|---|---|---|---|---|
| 2313BS40 | 95 | F07 | 10x10mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2313BV40 | 95 | F07 | 9x9mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2313BS50 | 95 | F07 | 10x10mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2313BV50 | 95 | F07 | 9x9mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2313BS65 | 231 | F07 | 10x10mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2313BV65 | 231 | F07 | 9x9mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2313BS80 | 491 | F07 | 10x10mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2313BV80 | 491 | F07 | 9x9mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2313BS100 | 690 | F07 | 12x12mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2313BV100 | 690 | F07 | 11x11mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2313BS125 | 1450 | F07 | 12x12mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2313BV125 | 1450 | F07 | 14x14mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2313BS150 | 1945 | F07 | 16x16mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2313BV150 | 1945 | F07 | 14x14mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2313BV200 | 4095 | F07 | 17x17mm | 141 | Rate A acc. to EN 12266-1:2012 |
| 2313BV250 | 6085 | F10 | 22x22mm | 276 | Rate A acc. to EN 12266-1:2012 |
| 2313BV300 | 9570 | F10 | 22x22mm | 394 | Rate A acc. to EN 12266-1:2012 |
| 2313BV350 | 13500 | F10 | 22x22mm | 478 | Rate A acc. to EN 12266-1:2012 |
| 2313BV400 | 16350 | F14 | 27x27mm | 824 | Rate A acc. to EN 12266-1:2012 |
| 2313BV450 | 21550 | F14 | 27x27mm | 942 | Rate A acc. to EN 12266-1:2012 |
| 2313BV500 | 27700 | F16 | 36x36mm | 1459 | Rate A acc. to EN 12266-1:2012 |
| 2313BV600 | 37200 | F16 | 36x36mm | 2168 | Rate A acc. to EN 12266-1:2012 |
| 2313B-40 | 95 | F07 | 9x9mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2313B-50 | 95 | F07 | 9x9mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2313B-65 | 231 | F07 | 9x9mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2313B-80 | 491 | F07 | 9x9mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2313B-100 | 690 | F07 | 11x11mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2313B-125 | 1450 | F07 | 14x14mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2313B-150 | 1945 | F07 | 14x14mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2313B-200 | 4095 | F07 | 17x17mm | 141 | Rate A acc. to EN 12266-1:2012 |
| 2313B-250 | 6085 | F10 | 22x22mm | 276 | Rate A acc. to EN 12266-1:2012 |
| 2313B-300 | 9570 | F10 | 22x22mm | 394 | Rate A acc. to EN 12266-1:2012 |
| Artikelnummer | Maximalt moment (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Startström (A) | Effektförbrukning (kW) |
|---|---|---|---|---|---|
| 3941-10-POS | 100 | F05/F07 | 19x19mm | 0.7 | 0.015 |
| 3941-10-POS24VDC | 100 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-10-POS400V | 100 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-15-POS | 150 | F05/F07 | 19x19mm | 1.1 | 0.03 |
| 3941-15-POS24VDC | 150 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-15-POS400V | 150 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-25-POS | 250 | F07/F10 | 19x19mm | 1.4 | 0.04 |
| 3941-25-POS24VDC | 250 | F07/F10 | 19x19mm | 10 | 0.05 |
| 3941-25-POS400V | 250 | F07/F10 | 19x19mm | 0.5 | 0.04 |
| 3941-50-POS | 500 | F07/F10 | 27x27mm | 1.7 | 0.06 |
| 3941-50-POS400V | 500 | F07/F10 | 27x27mm | 0.8 | 0.07 |
| 3941-80-POS | 800 | F10/F12 | 27x27mm | 1.7 | 0.06 |
| 3941-80-POS400V | 800 | F10/F12 | 27x27mm | 0.75 | 0.07 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vridspjället monteras bäst med spindeln i horisontellt läge. OBS! När don är monterat så kan detta innebära att donet måste stöttas upp.
Dokumentation för installation och underhåll hittar ni under respektive ingående produkt. AT 2313B- samt AT 3941-POS
Vridspjällsventil AT 2313BAQR Produktdatablad (PDF-fil, 358 kB)
