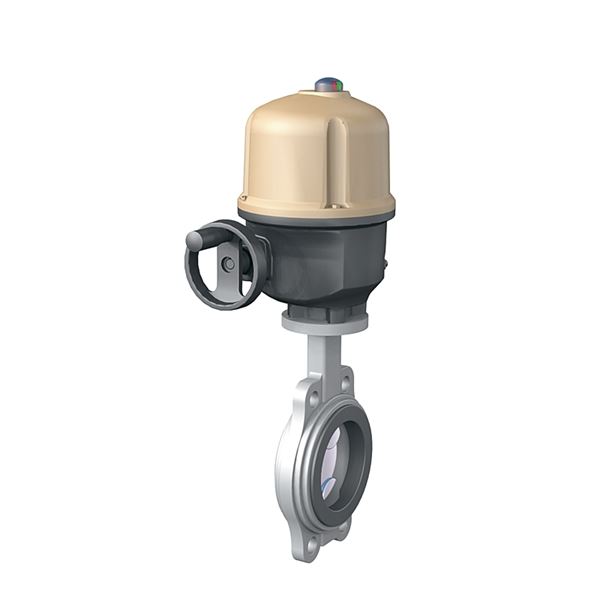

Elektriskt manöverdon AT 3941 monterad på vridspjällventiler AT 2313B-
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Utförande typ | DN | PN | Matningsspänning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2313BAQ40-230V | Automation | 40 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ40-24VDC | Automation | 40 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ50-230V | Automation | 50 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ50-24VDC | Automation | 50 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ65-230V | Automation | 65 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ65-24VDC | Automation | 65 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ80-230V | Automation | 80 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ80-24VDC | Automation | 80 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ100-230V | Automation | 100 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ100-24VDC | Automation | 100 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ125-230V | Automation | 125 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ125-24VDC | Automation | 125 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ150-230V | Automation | 150 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ150-24VDC | Automation | 150 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ200-230V | Automation | 200 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ200-24VDC | Automation | 200 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ250-24VDC | Automation | 250 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ250-230V | Automation | 250 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ300-230V | Automation | 300 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2313BAQ300-24VDC | Automation | 300 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat…
Välj
Elektriskt manöverdon för on/off av kulventiler, vridspjäll eller där 90° vridning krävs.
VäljAutomatiserad vridspjällsventil för on/off applikationer
PSD.2 Styrventiler med fabriksmonterat ställdon
Produkten är CE-märkt
Märkning på produkt - Vridspjällventil AT 2313B: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.
Märkning på produkt - Elektriskt on/off manöverdon AT 3941-: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-15 (GGG40) |
| 2 | Spjällskiva | Rostfritt stål (1.4470) |
| 3 | Foder | EPDM (etenpropengummi) |
| 4 | Spak | Gråjärn |
| 5 | Snäckväxel (Se produkt 2394) |
| Pos | Komponent | Material | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Hus | Aluminium | ||||||
| 2 | Kåpa* | Aluminium | ||||||
| 3 | Drivbussning | Stål | ||||||
| *Epoxymålad RAL 1014, C4 enligt ISO 12944 | ||||||||
Dimensionsområde (DN): 50 - 300
Standardutförande Reversibelt manöverdon AT 3941 monterat på vridspjäll AT 2311B-, för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp. Manöverdonet levereras även med momentbrytare för storlekar 25 och uppåt. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Designtid 10 000 cykler (On-Off). Testat enligt EN 15714-2 klass A och B.
Huvudmaterial: Sammansatt enhet
Temperatur (°C): -20 - 70
Tryckklass (PN): 6 - 16
Anslutning: Flänsad EN1092
BK04 kod: 20710 Automatiska ventiler
IP klass: IP68
| Artikelnummer | KVS | Anslutning enligt ISO 5211 | Mått på spindel | Erfordrat moment (Nm) | Läckageklass |
|---|---|---|---|---|---|
| 2313BS40 | 95 | F07 | 10x10mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2313BV40 | 95 | F07 | 9x9mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2313BS50 | 95 | F07 | 10x10mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2313BV50 | 95 | F07 | 9x9mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2313BS65 | 231 | F07 | 10x10mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2313BV65 | 231 | F07 | 9x9mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2313BS80 | 491 | F07 | 10x10mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2313BV80 | 491 | F07 | 9x9mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2313BS100 | 690 | F07 | 12x12mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2313BV100 | 690 | F07 | 11x11mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2313BS125 | 1450 | F07 | 12x12mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2313BV125 | 1450 | F07 | 14x14mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2313BS150 | 1945 | F07 | 16x16mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2313BV150 | 1945 | F07 | 14x14mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2313BV200 | 4095 | F07 | 17x17mm | 141 | Rate A acc. to EN 12266-1:2012 |
| 2313BV250 | 6085 | F10 | 22x22mm | 276 | Rate A acc. to EN 12266-1:2012 |
| 2313BV300 | 9570 | F10 | 22x22mm | 394 | Rate A acc. to EN 12266-1:2012 |
| 2313BV350 | 13500 | F10 | 22x22mm | 478 | Rate A acc. to EN 12266-1:2012 |
| 2313BV400 | 16350 | F14 | 27x27mm | 824 | Rate A acc. to EN 12266-1:2012 |
| 2313BV450 | 21550 | F14 | 27x27mm | 942 | Rate A acc. to EN 12266-1:2012 |
| 2313BV500 | 27700 | F16 | 36x36mm | 1459 | Rate A acc. to EN 12266-1:2012 |
| 2313BV600 | 37200 | F16 | 36x36mm | 2168 | Rate A acc. to EN 12266-1:2012 |
| 2313B-40 | 95 | F07 | 9x9mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2313B-50 | 95 | F07 | 9x9mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2313B-65 | 231 | F07 | 9x9mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2313B-80 | 491 | F07 | 9x9mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2313B-100 | 690 | F07 | 11x11mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2313B-125 | 1450 | F07 | 14x14mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2313B-150 | 1945 | F07 | 14x14mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2313B-200 | 4095 | F07 | 17x17mm | 141 | Rate A acc. to EN 12266-1:2012 |
| 2313B-250 | 6085 | F10 | 22x22mm | 276 | Rate A acc. to EN 12266-1:2012 |
| 2313B-300 | 9570 | F10 | 22x22mm | 394 | Rate A acc. to EN 12266-1:2012 |
| Artikelnummer | Maximalt moment (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Startström (A) | Effektförbrukning (kW) |
|---|---|---|---|---|---|
| 3941-5 | 50 | F05/F07 | 14x14mm | 0.7 | 0.015 |
| 3941-5-24VDC | 50 | F05/F07 | 14x14mm | 8 | 0.03 |
| 3941-10 | 100 | F05/F07 | 19x19mm | 0.7 | 0.015 |
| 3941-10-24VDC | 100 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-10-400V | 100 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-15 | 150 | F05/F07 | 19x19mm | 1.1 | 0.03 |
| 3941-15-24VDC | 150 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-15-400V | 150 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-25 | 250 | F07/F10 | 19x19mm | 1.4 | 0.04 |
| 3941-25-24VDC | 250 | F07/F10 | 19x19mm | 10 | 0.05 |
| 3941-25-400V | 250 | F07/F10 | 19x19mm | 0.5 | 0.04 |
| 3941-50 | 500 | F07/F10 | 27x27mm | 1.7 | 0.06 |
| 3941-50-400V | 500 | F07/F10 | 27x27mm | 0.8 | 0.07 |
| 3941-80 | 800 | F10/F12 | 27x27mm | 1.7 | 0.06 |
| 3941-80-400V | 800 | F10/F12 | 27x27mm | 0.75 | 0.07 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vridspjället monteras bäst med spindeln i horisontellt läge. OBS! När don är monterat så kan detta innebära att donet måste stöttas upp.
Dokumentation för installation och underhåll hittar ni under respektive ingående produkt. AT 2313B- samt AT 3941
Vridspjällsventil AT 2313BAQ Produktdatablad (PDF-fil, 406 kB)
