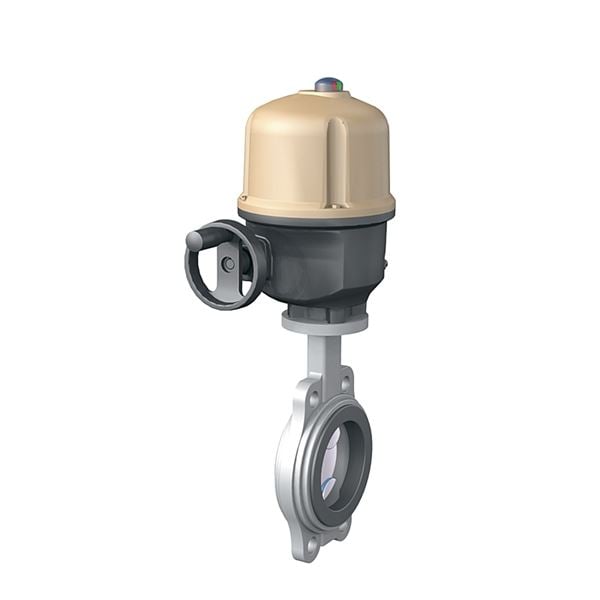

Elektriskt manöverdon AT 3941-POS monterad på vridspjällventiler AT 2311B-
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Utförande typ | DN | PN | Matningsspänning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2311BAQR40-230V | Automation | 40 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR40-24VDC | Automation | 40 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR50-230V | Automation | 50 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR50-24VDC | Automation | 50 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR65-230V | Automation | 65 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR65-24VDC | Automation | 65 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR80-230V | Automation | 80 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR80-24VDC | Automation | 80 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR100-230V | Automation | 100 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR100-24VDC | Automation | 100 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR125-230V | Automation | 125 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR125-24VDC | Automation | 125 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR150-230V | Automation | 150 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR150-24VDC | Automation | 150 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR200-230V | Automation | 200 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR200-24VDC | Automation | 200 | 16 | 24VDC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR250-230V | Automation | 250 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
| AT 2311BAQR300-230V | Automation | 300 | 16 | 230VAC | Förfrågan | Förfrågan | Offert |
Elektriskt manöverdon för reglering av kulventiler, vridspjäll eller där 90° vridning krävs.
Välj
Högkvalitativ ventil tillverkad av segjärn med disk i rostfritt stål och har vulkaniserat foder vilket…
VäljAutomatiserad vridspjällsventil för enklare reglerande applikationer
PSD.2 Styrventiler med fabriksmonterat ställdon
Produkten är CE-märkt
Märkning på produkt - Vridspjällventil AT 2311B: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.
Märkning på produkt - Elektriskt reglerande manöverdon AT 3941-: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-15 (GGG40) |
| 2 | Spjällskiva | Rostfritt stål AISI 304 (1.4301) |
| 3 | Foder | EPDM (etenpropengummi) |
| 4 | Spak | Gråjärn |
| 5 | Snäckväxel (Se produkt 2394) |
| Pos | Komponent | Material | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Hus | Aluminium | ||||||
| 2 | Kåpa* | Aluminium | ||||||
| 3 | Drivbussning | Stål | ||||||
| *Epoxymålad RAL 1014, C4 enligt ISO 12944 | ||||||||
Dimensionsområde (DN): 50 - 300
Standardutförande Reversibelt manöverdon AT 3941 monterat på vridspjäll AT 2311B-, för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp. Manöverdonet levereras även med momentbrytare för storlekar 25 och uppåt. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Designtid 10 000 cykler (On-Off). Testat enligt EN 15714-2 klass A och B.
Huvudmaterial: Sammansatt enhet
Temperatur (°C): -20 - 70
Tryckklass (PN): 6 - 16
Anslutning: Flänsad EN1092
BK04 kod: 20710 Automatiska ventiler
IP klass: IP68
| Artikelnummer | KVS | Anslutning enligt ISO 5211 | Spindeltyp | Mått på spindel | Erfordrat moment (Nm) | Läckageklass |
|---|---|---|---|---|---|---|
| 2311BS40 | 95 | F07 | Parallell fyrkant | 10x10mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2311BV40 | 95 | F07 | Parallell fyrkant | 9x9mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2311BS50 | 95 | F07 | Parallell fyrkant | 10x10mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2311BV50 | 95 | F07 | Parallell fyrkant | 9x9mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2311BS65 | 231 | F07 | Parallell fyrkant | 10x10mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2311BV65 | 231 | F07 | Parallell fyrkant | 9x9mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2311BS80 | 491 | F07 | Parallell fyrkant | 10x10mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2311BV80 | 491 | F07 | Parallell fyrkant | 9x9mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2311BS100 | 690 | F07 | Parallell fyrkant | 12x12mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2311BV100 | 690 | F07 | Parallell fyrkant | 11x11mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2311BS125 | 1450 | F07 | Parallell fyrkant | 12x12mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2311BV125 | 1450 | F07 | Parallell fyrkant | 14x14mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2311BS150 | 1945 | F07 | Parallell fyrkant | 16x16mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2311BV150 | 1945 | F07 | Parallell fyrkant | 14x14mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2311BV200 | 4095 | F07 | Parallell fyrkant | 17x17mm | 141 | Rate A acc. to EN 12266-1:2012 |
| 2311BV250 | 6085 | F10 | Parallell fyrkant | 22x22mm | 276 | Rate A acc. to EN 12266-1:2012 |
| 2311BV300 | 9570 | F10 | Parallell fyrkant | 22x22mm | 394 | Rate A acc. to EN 12266-1:2012 |
| 2311B-40 | 95 | F07 | Parallell fyrkant | 9x9mm | 4 | Rate A acc. to EN 12266-1:2012 |
| 2311B-50 | 95 | F07 | Parallell fyrkant | 9x9mm | 6 | Rate A acc. to EN 12266-1:2012 |
| 2311B-65 | 231 | F07 | Parallell fyrkant | 9x9mm | 10 | Rate A acc. to EN 12266-1:2012 |
| 2311B-80 | 491 | F07 | Parallell fyrkant | 9x9mm | 16 | Rate A acc. to EN 12266-1:2012 |
| 2311B-100 | 690 | F07 | Parallell fyrkant | 11x11mm | 29 | Rate A acc. to EN 12266-1:2012 |
| 2311B-125 | 1450 | F07 | Parallell fyrkant | 14x14mm | 45 | Rate A acc. to EN 12266-1:2012 |
| 2311B-150 | 1945 | F07 | Parallell fyrkant | 14x14mm | 65 | Rate A acc. to EN 12266-1:2012 |
| 2311B-200 | 4095 | F07 | Parallell fyrkant | 17x17mm | 141 | Rate A acc. to EN 12266-1:2012 |
| 2311B-250 | 6085 | F10 | Parallell fyrkant | 22x22mm | 276 | Rate A acc. to EN 12266-1:2012 |
| 2311B-300 | 9570 | F10 | Parallell fyrkant | 22x22mm | 394 | Rate A acc. to EN 12266-1:2012 |
| Artikelnummer | Maximalt moment (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Startström (A) | Effektförbrukning (kW) |
|---|---|---|---|---|---|
| 3941-10-POS | 100 | F05/F07 | 19x19mm | 0.7 | 0.015 |
| 3941-10-POS24VDC | 100 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-10-POS400V | 100 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-15-POS | 150 | F05/F07 | 19x19mm | 1.1 | 0.03 |
| 3941-15-POS24VDC | 150 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-15-POS400V | 150 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-25-POS | 250 | F07/F10 | 19x19mm | 1.4 | 0.04 |
| 3941-25-POS24VDC | 250 | F07/F10 | 19x19mm | 10 | 0.05 |
| 3941-25-POS400V | 250 | F07/F10 | 19x19mm | 0.5 | 0.04 |
| 3941-50-POS | 500 | F07/F10 | 27x27mm | 1.7 | 0.06 |
| 3941-50-POS400V | 500 | F07/F10 | 27x27mm | 0.8 | 0.07 |
| 3941-80-POS | 800 | F10/F12 | 27x27mm | 1.7 | 0.06 |
| 3941-80-POS400V | 800 | F10/F12 | 27x27mm | 0.75 | 0.07 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vridspjället monteras bäst med spindeln i horisontellt läge. OBS! När don är monterat så kan detta innebära att donet måste stöttas upp.
Dokumentation för installation och underhåll hittar ni under respektive ingående produkt. AT 2311B- samt AT 3941-POS
Vridspjällsventil AT 2311BAQR Produktdatablad (PDF-fil, 355 kB)
